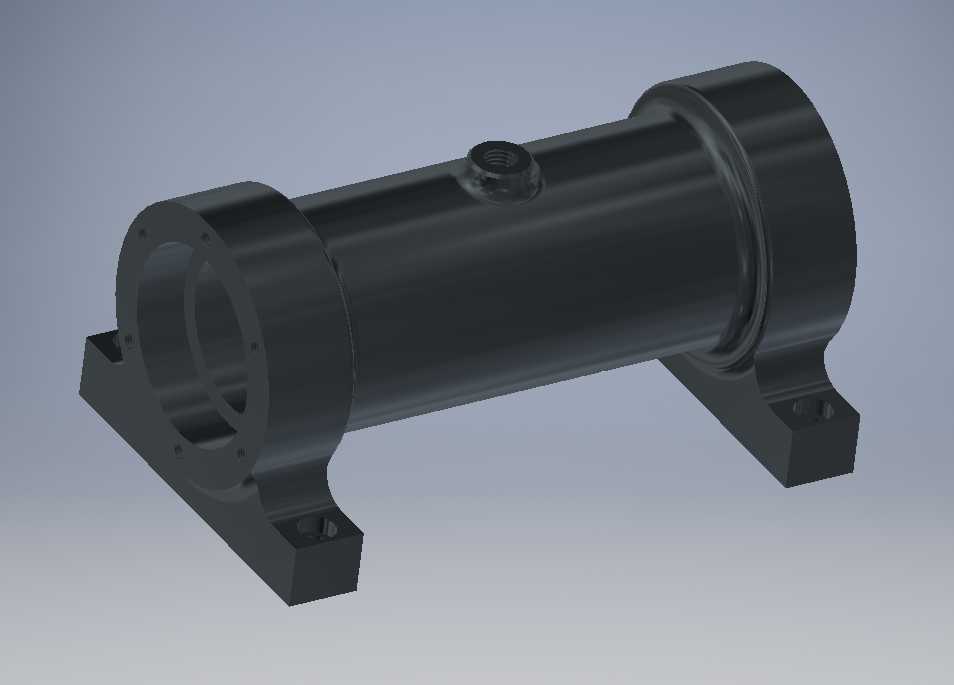

带安装支座的卧式铸造缸筒结构件

　　该结构件为卧式安装的铸造类承载筒体，主要应用于中小型液压动力单元、流体输送管路的中间承载段，或是小型气动执行机构的主体外壳部分，在工业液压站、机床润滑系统、小型流体增压设备中都能见到同类结构的应用。从结构设计来看，主体为等径空心圆柱筒体，两端设置带螺栓孔的连接法兰，可直接对接端盖、管路接头或是其他功能组件，筒体顶部预留的凸起接口可用于安装注油嘴、压力检测接头或是排气阀，满足不同工况下的流体介质导入、参数检测需求。筒体下方集成了一体式铸造的两个对称安装支座，支座底部设置安装沉孔，可通过螺栓直接固定在设备安装基面或是机架安装位上，无需额外设计焊接支架或是装配固定座，大幅减少现场装配的零件数量与安装工序。

　　设计阶段优先考虑铸造工艺的成型可行性，筒体与支座、法兰的连接处均设置了合理的铸造圆角，避免应力集中导致的铸件开裂问题，同时壁厚保持均匀过渡，防止铸造过程中出现缩孔、冷隔等成型缺陷。安装边界方面，两个支座的安装孔中心距需匹配设备机架的预设安装孔位，筒体的整体长度需预留两端法兰连接螺栓的操作空间，顶部接口的位置需避开周边其他管线与组件的安装干涉区域，筒体的内孔尺寸根据流通介质的流量需求或是内部运动组件的行程尺寸确定，两端法兰的螺栓孔分布圆直径与孔径需匹配对接组件的连接标准，保证装配后的同轴度与密封性能。实际应用中，这类一体式铸造的筒体结构相比焊接拼接的筒体，具备更好的结构刚性与抗振性能，在设备长期运行过程中不会出现焊缝开裂、

　　连接松动的问题，同时铸件的外形可通过模具一次成型，后续仅需对法兰端面、内孔、安装面进行少量机加工即可满足装配精度要求，适合批量生产的设备配套使用。在结构细节处理上，支座的筋板结构与筒体平滑连接，既提升了支座的承载能力，避免安装紧固时出现支座断裂问题，也减少了铸造过程中材料的堆积，降低铸件的整体重量，同时筒体的外表面无需额外做装饰处理，铸造后经喷砂去除氧化皮即可直接做防锈涂装，适配工业设备的实用化需求。
