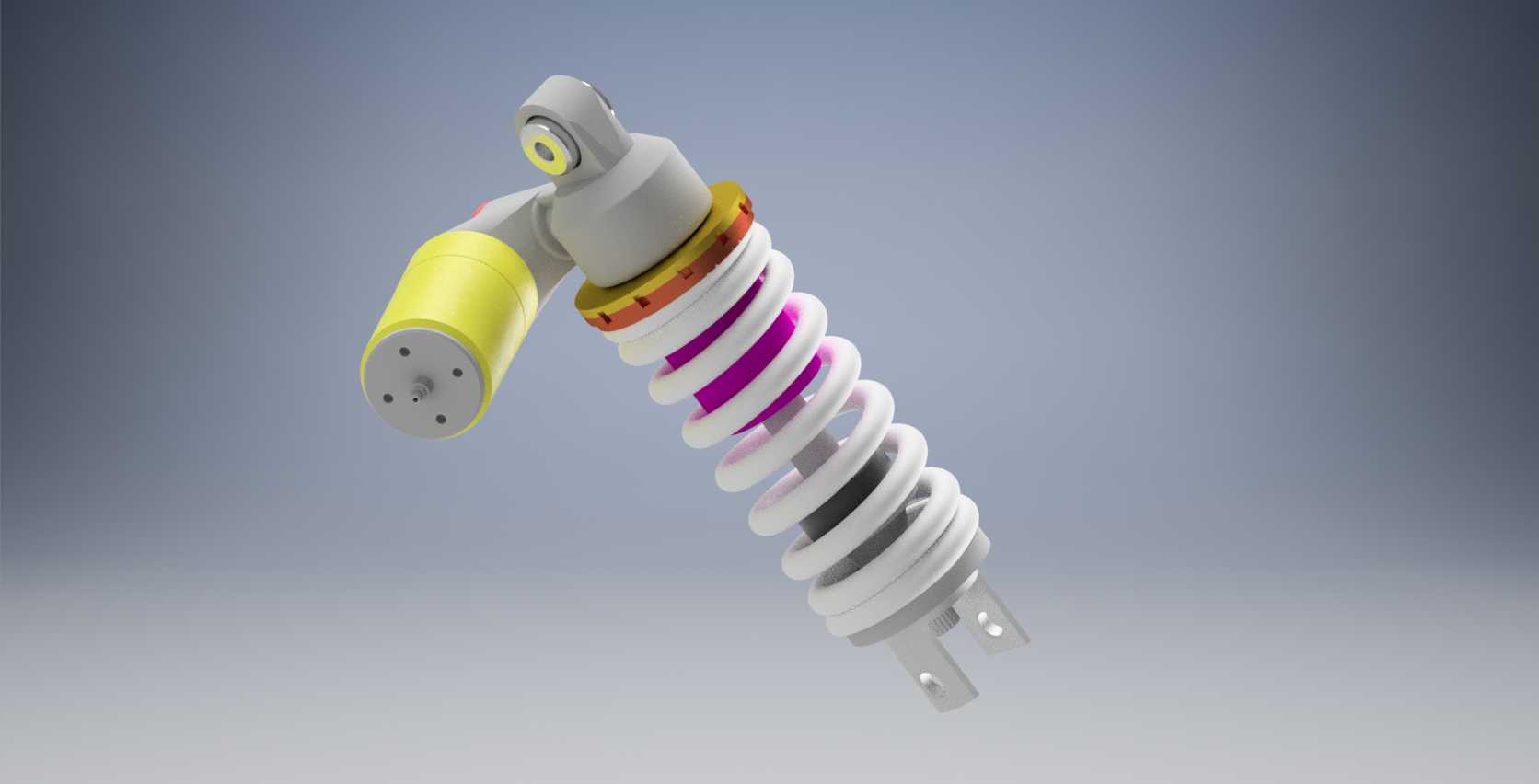

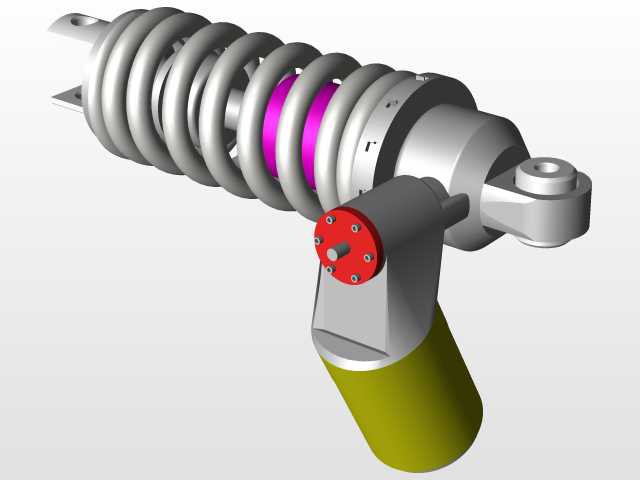

摩托车后悬置螺旋弹簧减震总成结构

　　这款减震结构主要适配中小排量跨骑、踏板类摩托车的后悬置系统，也可拓展用于全地形车、电动两轮车的后悬挂改装场景，核心作用是过滤路面颠簸传递的冲击载荷，避免轮端跳动直接传导至车架，同时在车辆加减速、过弯侧倾时提供足够的支撑刚度，维持轮胎与路面的接地附着力，保障行驶过程中的操控稳定性与骑乘舒适性。从结构设计逻辑来看，整体采用螺旋弹簧与阻尼缸同轴布置的方案，外围的螺旋弹簧承担主要的垂直载荷支撑，匹配的弹簧刚度经过多轮调校，既不会因刚度过高导致滤震效果差，也不会因刚度过低出现重载时弹簧并圈、悬架打底的问题；内部集成的阻尼构件负责耗散弹簧往复运动的能量，避免车辆经过颠簸后出现多余的余震弹跳。上端的吊耳结构采用双孔铰接设计，匹配车架端的安装销轴，

　　预留了足够的摆动间隙，可适配悬架跳动过程中的角度变化，不会出现运动干涉；下端的连接座直接固定在后摇臂的安装位上，连接端面的定位凸台可保证安装同轴度，避免装配后出现偏载导致的减震器偏磨、油封漏油问题。设计阶段充分考虑了安装边界约束，整体轴向长度适配常规12-14寸轮径摩托车的后悬行程，弹簧外径控制在合理范围内，不会与后摇臂、后轮挡泥板、侧置排气等周边部件发生空间干涉，侧置的阻尼调节旋钮预留了操作空间，无需拆卸减震即可完成阻尼档位的调整，适配不同载重、不同路况的使用需求。外露的金属部件表面做了防锈镀层处理，下端的储液缸采用高强度铝合金材质，既降低了整体簧下质量，也能保证阻尼油工作时的散热效率，

　　避免长时间连续颠簸后阻尼油温度升高出现阻尼热衰减。弹簧与阻尼缸的配合位置设置了防尘护套，可阻挡路面泥沙、灰尘进入阻尼缸的油封位置，延长密封件的使用寿命，铰接位置的衬套采用耐磨橡胶材质，可过滤高频微幅振动，同时避免金属铰接件的硬接触磨损。
