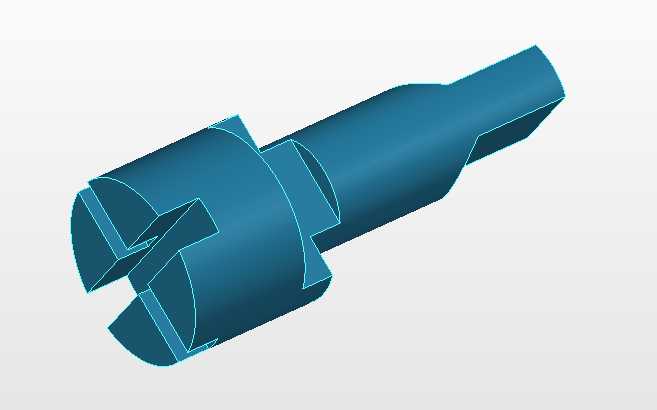

这类带端部开槽结构的异形轴件,常应用在中小扭矩的间歇传动机构中,比如轻工包装线的拨料工位、小型工装夹具的锁紧联动部位,相比普通平键连接的轴头,端部开槽的结构可以直接和配套的叉形拨爪、卡槽式连接件实现无键咬合,省去了键槽加工与键体装配的工序,在小空间紧凑布局的设备里能有效缩减传动副的整体轴向尺寸。从结构设计逻辑来看,轴身采用阶梯变径设计,不同直径的轴段分别承担定位、承载、传动的功能,靠近开槽端的大直径轴段是主要的受力承载面,工作时和配套的轴套或者轴承内圈配合,承担径向载荷,同时轴肩位置可以作为轴向定位的基准面,控制零件装入安装位的轴向窜动间隙,避免传动过程中出现位移偏差。端部的开槽结构做了对称式双槽设计,
槽的侧壁与槽底都做了圆角过渡处理,避免应力集中导致的槽口开裂,尤其是在频繁正反转的传动场景下,圆角过渡能大幅降低交变应力带来的疲劳损伤风险,槽的宽度与深度尺寸是和配套连接件的卡爪尺寸做适配设计的,装配时卡爪直接嵌入槽内即可传递扭矩,不需要额外的紧固件做周向固定,拆装效率比平键连接高很多。轴的另一端做了收径处理,末端的扁位结构可以和手动调节旋钮、小型驱动件的输出端配合,既可以作为动力输入的接口,也能在设备调试阶段作为手动盘车的受力部位,不需要额外设计盘车结构。从安装边界来看,这类轴件的径向安装尺寸以最大直径的轴段为基准,设计安装座的内孔时需要匹配该轴段的公差配合,通常采用间隙配合或者过渡配合,根据传动的精度要求选择合适的公差等级,
轴向安装空间需要预留出开槽端连接件的装配余量,以及末端调节结构的操作空间,避免装配后出现干涉。在实际工况中,这类轴件通常采用中碳钢材质加工,表面做调质处理提升整体强度,开槽部位如果是高频冲击的使用场景,还会额外做表面淬火处理,提升槽口的耐磨性能,延长零件的使用寿命。设计这类轴件的三维结构时,需要重点校核开槽部位的剪切强度,根据传递的额定扭矩计算槽侧壁的受力大小,确保在最大负载下槽口不会出现变形或者断裂,同时阶梯轴的轴肩位置需要做退刀槽设计,方便后续机加工时的刀具退刀,也能让配合件安装时完全贴合轴肩定位面,保证装配精度。
