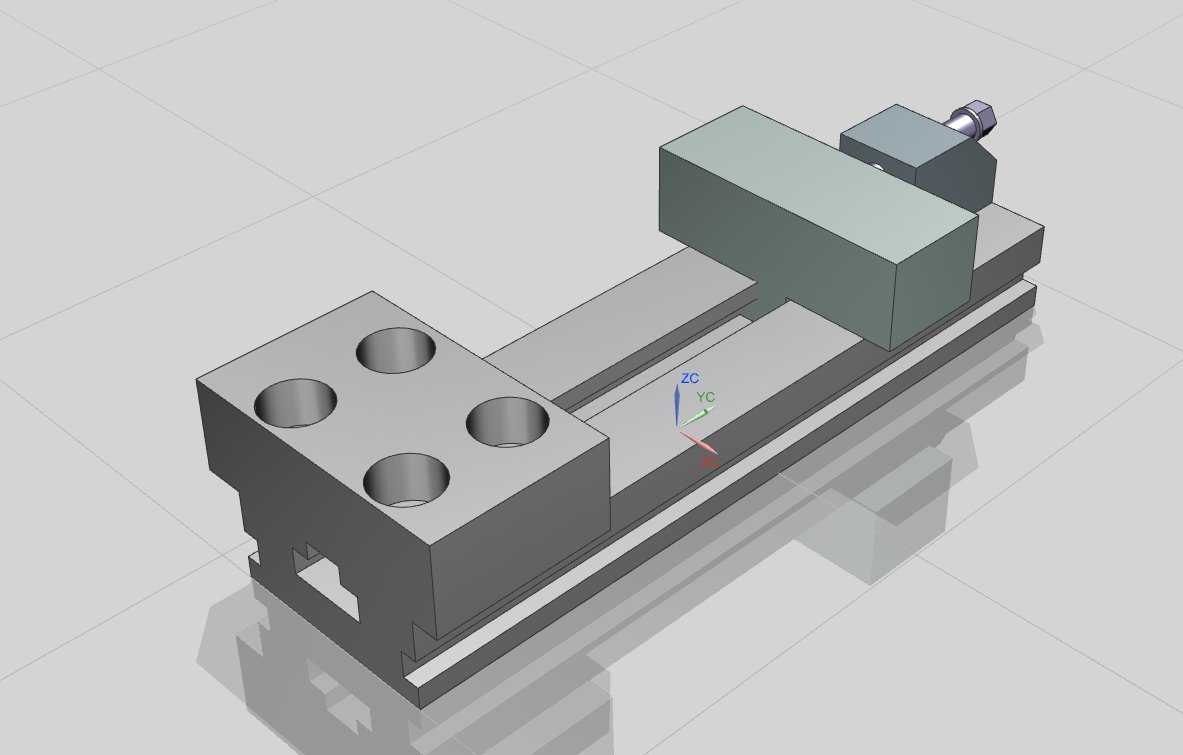

机用精密平口虎钳FPZB125/150结构设计

　　这款机用虎钳是面向铣削、钻削、磨削等常规机加工工序设计的通用装夹工装，适配加工中心、普通铣床、平面磨床等多数金属切削设备的工作台安装需求。固定钳身底部设置的四个安装沉孔，可直接配合T型槽螺栓完成与机床工作台的锁紧，安装基准面经过平面度管控，能保证装夹后工件与机床坐标系的平行度、垂直度公差满足常规精密加工要求，钳身底面的定位槽可与工作台定位键配合，快速完成夹具的找正定位，减少安装调试的辅助时间。

　　从功能结构来看，活动钳身通过梯形丝杠副驱动实现沿钳身导轨的直线往复运动，丝杠端部的方头结构适配标准机用扳手，可输出足够的夹紧力，避免加工过程中工件受切削力作用发生位移。固定钳口与活动钳口的夹持面均设计有细密的交叉齿纹，可增大与工件接触面的摩擦力，针对毛坯件、粗加工件的装夹能提供更可靠的锁紧效果，若换装光面钳口垫板，也可满足精加工件、有色金属工件的装夹需求，避免夹伤工件已加工表面。

　　设计过程中优先考虑了工装的刚性与使用寿命，钳身主体采用一体式铸铁结构，导轨面经过淬火处理提升耐磨性能，长期往复使用也能保持活动钳身的运动精度，避免出现钳口上翘、夹持偏斜的问题。125mm钳口宽度、150mm最大开口行程的参数组合，可覆盖绝大多数中小型机械零件的装夹尺寸范围，无论是方形、矩形的块状零件，还是通过配套V型块辅助装夹的轴类零件，都能实现稳定夹持。

　　在实际生产场景中，这类虎钳除了用于常规机加工工序的工件装夹，也可作为钳工划线、零件修配工序的夹持工装，配合360度回转底座还能实现工件角度的快速调整，满足多面加工的装夹需求。钳身内部设计有排屑通道，加工产生的切屑可顺着导轨间隙落入排屑槽，避免切屑堆积在导轨滑动面造成运动卡滞、磨损加剧的问题，日常维护仅需定期清理切屑、在丝杠与导轨面加注润滑脂即可，维护成本极低。整体结构没有冗余的复杂零件，所有易损件均为行业通用标准件，后期更换钳口、丝杠等配件无需单独定制，可直接采购标准备件完成更换，能有效降低生产现场的工装运维成本。
