铣床工作台专用ISO40刀库安装支架结构

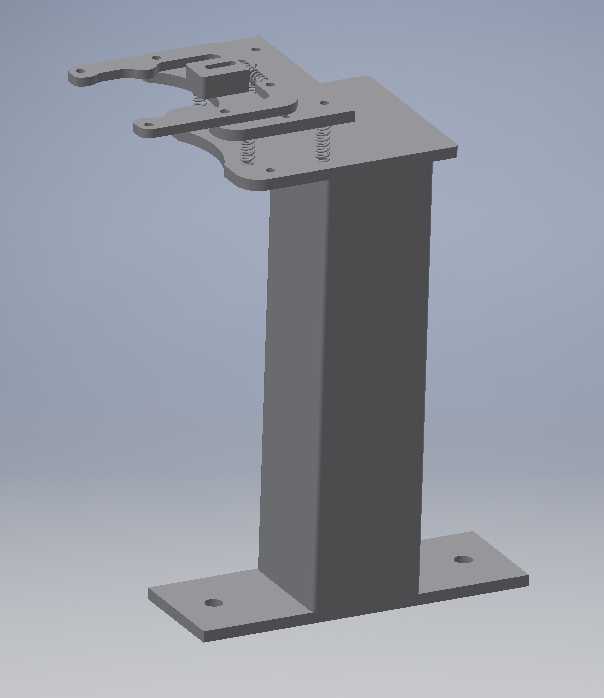

　　在常规立式铣床的批量加工场景中，操作人员频繁更换ISO40规格刀柄的过程，往往会占用大量有效加工时长，刀柄随意放置在工作台侧方还容易出现锥面磕碰、切屑粘附的问题，直接影响加工精度与刀具使用寿命。这款安装在铣床工作台上的刀库支架，正是针对小型加工车间无配套刀库的普通铣床改造需求设计，无需改动机床原有结构，可直接通过底部法兰的安装孔固定在工作台T型槽的空余位置，不会占用工件装夹的核心作业区域。从结构设计逻辑来看，整个支架采用立式立柱承载形式，底部安装法兰设置两个长圆形安装孔，可适配不同间距的工作台T型槽定位需求，安装时无需重新打孔攻丝，配合T型螺栓即可完成快速固定，安装后整体垂直度可通过法兰与立柱结合面的配磨调整，

　　保证上部刀夹的安装基准与工作台面垂直。上部的刀夹承载板采用双层板弹簧预紧结构，每个刀位对应设置独立的弹簧压片，可对ISO40刀柄的夹持部位施加稳定的预紧力，既保证刀柄放置后不会因机床切削振动出现移位、脱落，又能让操作人员在换刀时单手即可完成取放动作，换刀动作路径控制在操作人员站立作业的舒适半径内，减少不必要的转身、移步动作。支架的立柱截面采用矩形空心结构，在保证整体刚性的前提下降低了自身重量，避免给工作台进给运动增加过多额外负载，立柱与上下法兰的连接部位均设置了加强圆角，可承受机床启停、进给时的惯性冲击，长期使用不会出现焊缝开裂、结构变形的问题。上部承载板的刀位排布采用错落式布局，相邻刀柄之间预留足够的操作间隙，

　　取放某一把刀具时不会与相邻刀柄发生干涉，每个刀位的夹持轮廓完全匹配ISO40刀柄的夹持槽尺寸，可兼容同规格的铣刀、钻头、镗刀等不同类型刀具的放置需求。在安装边界的考量上，支架整体高度控制在工作台面以上350毫米范围内，不会超出铣床的主轴运动行程区间，避免机床Z轴快速移动时发生碰撞，底部法兰的厚度设置为12毫米，安装后不会与工作台周边的排屑槽、防护挡板产生干涉，切屑可顺着法兰边缘滑落至工作台排屑通道，不会在支架底部堆积。日常使用过程中，弹簧压片的预紧力可通过后部的调节螺钉进行微调，适配不同磨损程度的刀柄夹持需求，整体结构无复杂的传动、电控部件，纯机械结构的可靠性极强，可适应车间内多切削液、多金属粉尘的恶劣作业环境，无需频繁维护保养即可长期稳定使用，对于没有条件购置加工中心的小型机加工车间来说，这类加装在工作台上的简易刀库支架，能有效缩短换刀辅助时间，提升单台铣床的批量加工效率。
