M5外螺纹快插式气动接头结构设计

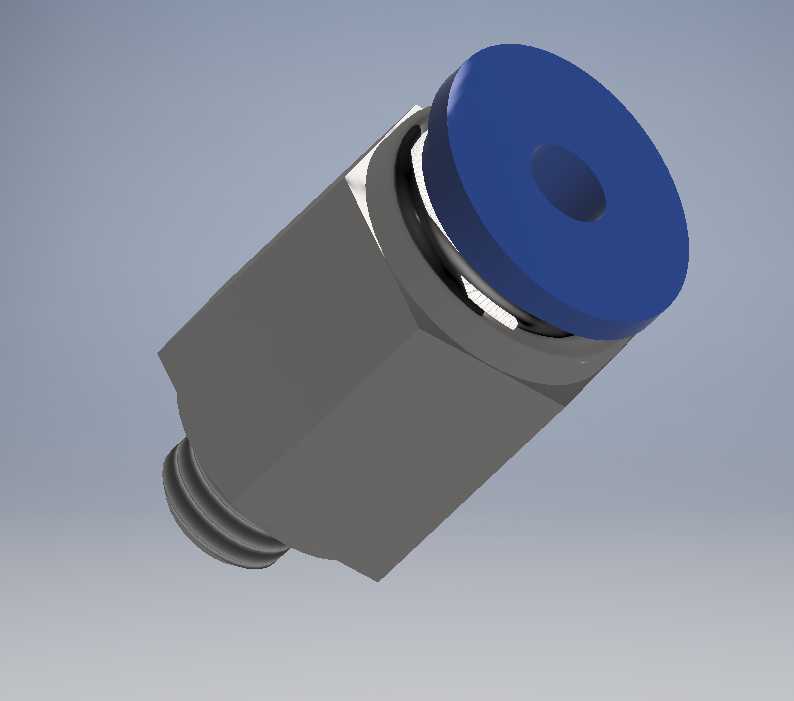

　　这款M5规格外螺纹快插气动接头，是气动管路系统里用量极大的基础连接件，日常在小型自动化装配工位、桌面型气动工装、3D打印机气动送料模块、小型气动执行元件的气路接驳场景中随处可见。设计之初首先要兼顾小空间安装的适配性，外螺纹端采用M5x0.8的标准细牙螺纹，适配绝大多数小型气动阀岛、微型气缸、薄型气动执行器的进气接口，螺纹段长度控制在合理范围，避免拧入后螺纹过长顶触阀体内腔密封结构，同时六角扳拧部位的对边尺寸符合常规小型紧固件的扳手适配标准，安装时无需特制工具，用普通小型开口扳手即可完成锁紧，不会因为扳拧空间不足导致安装困难。快插端的设计核心是密封可靠性与反复插拔的耐用性，蓝色的弹性卡圈采用改性工程塑料材质，

　　内部的不锈钢卡爪能在气管插入后自动卡紧气管外壁，即使气路存在0.8MPa以内的工作压力波动，也不会出现气管脱开、漏气的问题，接头内部的密封胶圈采用耐油丁腈橡胶材质，适配常规压缩空气管路中的少量油雾环境，长期使用不会出现密封件硬化收缩导致的泄漏。整体外形采用六角柱体加螺纹段、快插段的阶梯结构，主体材质选用易切削镀锌钢材，兼顾结构强度与防锈能力，安装时的边界尺寸需要注意，快插端的外径要匹配对应外径的气动软管，插入气管后预留的气管弯曲半径不能小于气管外径的4倍，避免气管弯折导致气路截流。设计建模过程中，需要重点保证螺纹段与快插端的同轴度，否则安装后会出现接头偏斜，导致相邻管路干涉，同时内部的通气通径要保证足够的流通面积，减少气路压损，

　　在小流量气路中不会因为通径过小导致执行元件动作响应滞后。这类接头在实际使用中，往往需要成组布置在阀岛或者气路分配块上，所以建模时还要考虑成排安装的间距，六角部位的对边尺寸不能过大，避免相邻接头安装时出现扳手空间干涉，快插端的卡圈释放结构要做的按压顺畅，维护时更换气管不需要额外工具，按下卡圈即可快速拔出气管，大幅提升设备维护的效率。
