适配Ramps1.4控制板的3D打印机LCD防护机箱

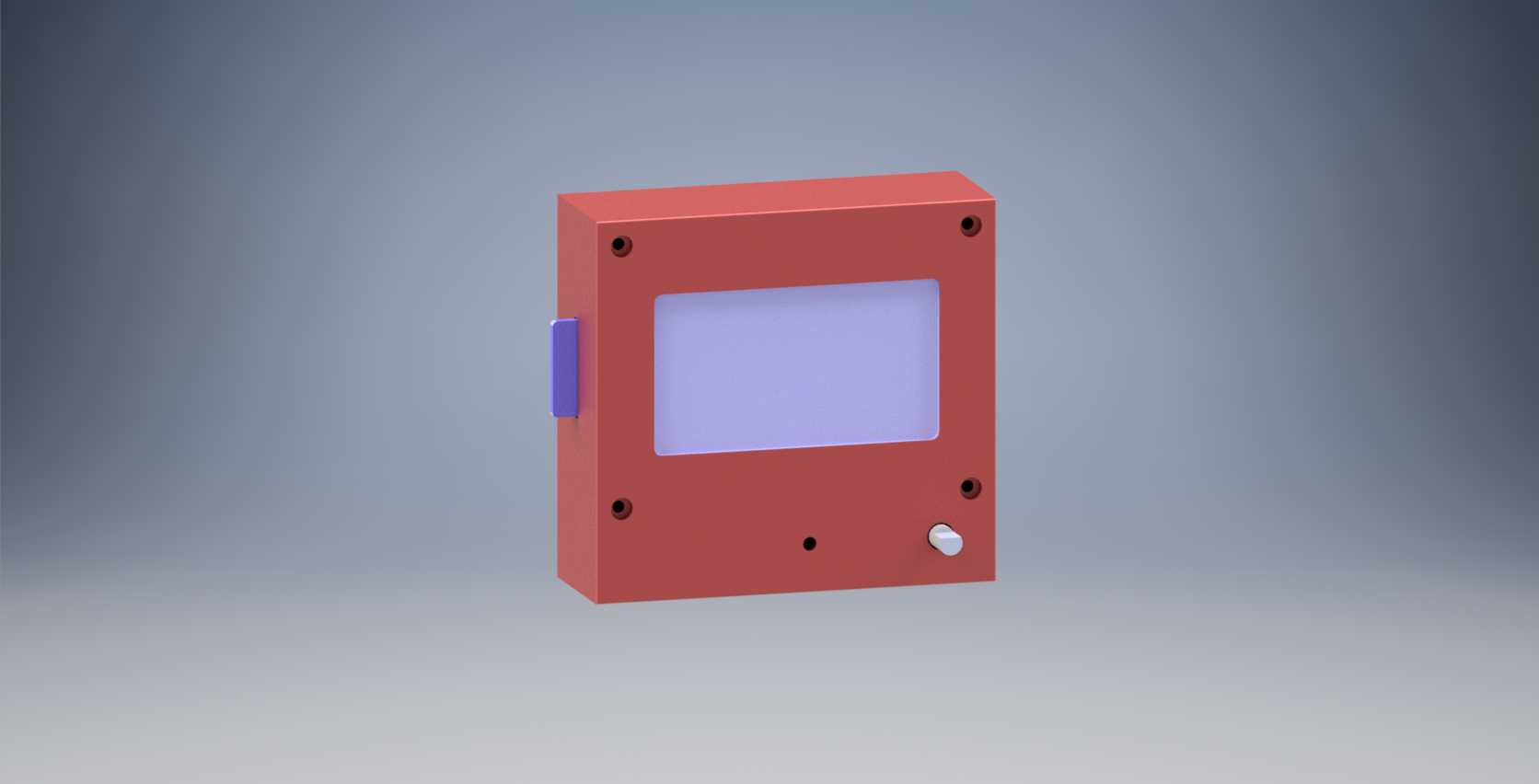

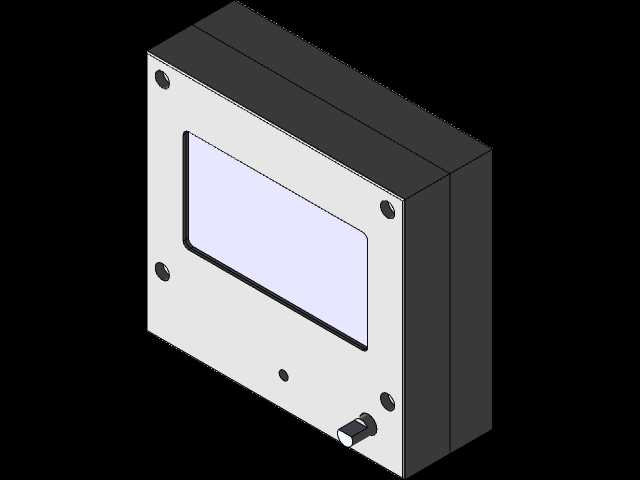

　　在桌面级FDM3D打印机的DIY与改装场景中，控制端的显示交互模块往往需要独立的防护壳体来规避车间粉尘、操作磕碰、线材拉扯带来的故障风险，这款适配Ramps1.4开源控制方案的LCD机箱，正是针对这类实际使用痛点完成的结构设计。从实际装机的适配逻辑来看，这款机箱的安装边界完全匹配常用的12864点阵LCD屏的安装孔位，四个角位的沉头孔位预留了M3螺丝的安装间隙，屏幕嵌入区域做了0.2mm的公差余量，既可以保证屏幕面板与壳体表面齐平，也能避免装配时挤压屏幕排线造成显示异常。机箱侧面预留的SD卡插拔槽位做了斜角导向处理，日常插拔存储卡时不会被壳体边缘剐蹭，也能减少卡槽进灰的概率，下方的旋钮编码器开孔位置做了下沉式定位，旋钮装配后不会突出壳体过多，避免设备移动时误触旋钮改动参数。

　　从结构设计的思路来看，这款机箱没有采用常见的分体式上下盖卡扣结构，而是采用单块主体加侧盖的装配形式，四个角的安装孔直接贯穿壳体壁厚，既可以用来固定内部的屏幕驱动板，也能作为整个机箱的设备安装固定位，不管是嵌入安装到铝型材设备框架的侧面，还是外置挂装在设备机架外侧，都不需要额外加装固定支架。壳体正面的屏幕视窗区域做了1mm的内凹台阶，后期可以加装透明亚克力防护片，避免打印过程中飞溅的PLA、PETG耗材烫花屏幕表面，视窗下方的小孔是状态指示灯的透光位，不需要额外加装导光柱，壳体壁厚刚好可以形成自然的柔光效果，避免指示灯亮度刺眼。

　　考虑到桌面级3D打印机的实际使用环境，机箱的边角全部做了R2的圆角过渡，没有尖锐的直角棱边，装配和日常维护时不会划伤操作人员的手部。壳体侧面的走线槽位做了防拉扯结构，屏幕排线从壳体内部穿出后可以通过槽位的卡扣结构固定，即使设备移动过程中拉扯到外部线材，受力点也会作用在壳体上，不会直接拉扯屏幕驱动板的焊盘造成脱焊。整个机箱的内部空间预留了足够的余量，除了容纳LCD屏幕和驱动板之外，还可以放下小型的蜂鸣器、扩展按键等附加模块，满足DIY用户的二次改装需求。从安装适配的角度来说，这款机箱的外部轮廓尺寸控制得非常紧凑，不会占用设备框架过多的安装空间，不管是用于新设备的整机装配，还是老款Ramps1.4方案3D打印机的控制端改装升级，都能直接匹配现有安装孔位，不需要对原有设备结构做额外的打孔或切割处理。壳体的壁厚设置为2mm，兼顾了结构强度和打印成型的便利性，不管是采用FDM工艺自行打印制作，还是采用注塑工艺批量生产，都能保证成型后的壳体不会出现翘曲变形，装配时的孔位对位精度也能满足使用要求。
