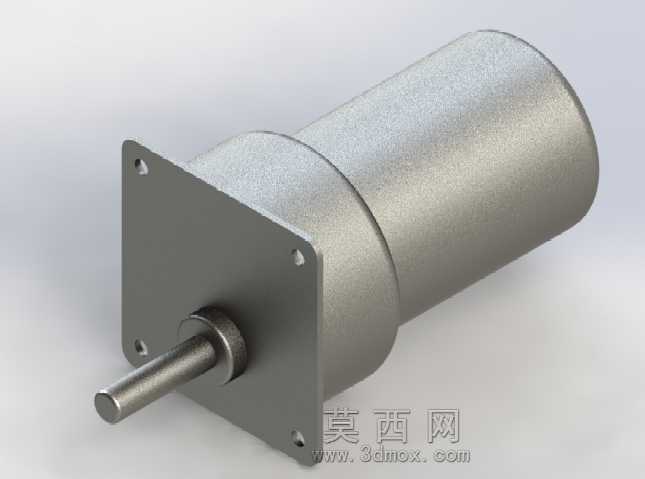

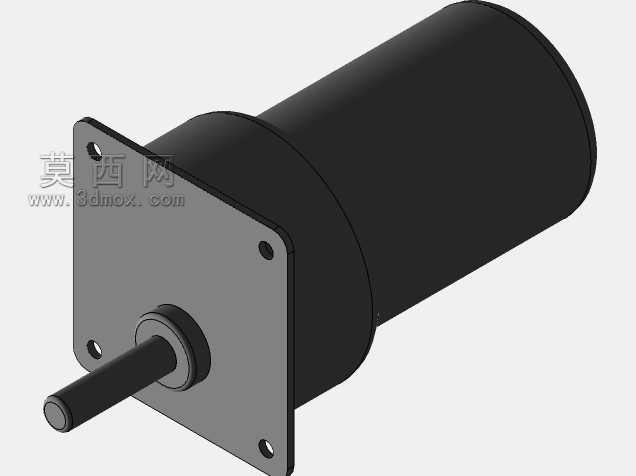

四个安装孔分布在法兰的四个角位置,安装时可以直接通过螺栓穿过法兰孔将整机固定在设备的安装立板上,不需要额外制作安装支架,能减少装配环节的零件数量,降低装配复杂度,同时法兰面与安装板贴合后,能保证输出轴的垂直度,避免轴系偏斜带来的齿轮啮合异常、轴承磨损加快的问题。输出轴采用单出轴的圆柱轴设计,轴端没有做额外的键槽结构?不对,仔细看结构,输出轴为光轴配合扁位的设计?不,实际这类小型减速马达的输出轴常采用铣扁结构,配合传动件的紧定螺钉固定,适合安装小直径的同步轮、传动齿轮或者联轴器,传递额定扭矩时不会出现打滑的情况。齿轮减速部分内置在前端的金属壳体内,和后端的直流电机本体通过止口定位装配,保证电机轴与减速箱输入轴的同轴度,这款直流齿轮马达的额定输出转速为110转每分,在小型自动化传动场景里适配性极强,常见于小型输送线的驱动端、智能售货机的出货机构、家用小型设备的动力单元、办公自动化设备的走纸传动结构,还有部分实验室小型搅拌装置的动力源,这类场景对动力单元的体积占用、安装便捷性、输出扭矩的平稳性都有明确要求,不需要过高的转速,反而需要经过齿轮减速后放大的输出扭矩,来克服负载端的静阻力与运行阻力。从结构设计来看,整机采用同轴式布局,电机本体与齿轮减速箱集成在同一轴线上,输出轴与电机转子轴保持同轴,这种布局的优势是径向尺寸紧凑,安装时不需要额外预留偏心的空间,对于安装空间局促的小型设备来说十分友好。前端的安装法兰采用方形带安装孔的设计,
减速级采用直齿圆柱齿轮传动,直齿轮的加工难度低,传动效率高,在小功率减速场景下的噪音控制也能满足民用及小型工业设备的要求,齿轮组的润滑采用脂润滑方式,出厂时填充足够的润滑脂,日常使用不需要额外维护,适合免维护的设备应用场景。整机的外壳采用金属材质,后端电机外壳为拉制的金属圆筒,表面做哑光处理,既可以起到结构防护的作用,也能辅助电机运行时的散热,毕竟直流电机在持续运行时的绕组发热可以通过金属外壳传导到周围空气中,避免内部温度过高影响绕组绝缘寿命。从安装边界来看,方形法兰的边长是整机的最大径向尺寸,安装时需要在设备安装板上预留对应大小的避让空间,同时要预留输出轴伸出的长度空间,输出轴的伸出长度需要匹配所连接传动件的轮毂宽度,
避免传动件安装到位后与法兰端面发生摩擦,也不能让配合长度过短导致传动件固定不稳。后端的电机筒体为圆柱形,安装时筒体周围不需要额外的固定结构,只要法兰面固定牢靠即可,筒体周边需要预留一定的散热空间,不要紧贴其他发热部件或者隔热材料,避免影响散热效果。在选型适配的时候,要注意这款马达的输出转速是经过齿轮减速后的转速,对应的输出扭矩比原直流电机的输出扭矩放大了对应减速比的倍数,要匹配负载端的实际需求扭矩,不要出现小马拉大车的情况,导致电机过载烧毁,也不要选型过大造成成本浪费。另外,直流供电的特性让这款马达可以方便地调整供电电压来实现转速微调,配合简单的驱动电路就可以实现正反转控制,适合需要双向传动的场景,比如小型升降机构、
推拉机构的动力源。在三维建模过程中,这类集成式减速马达的建模要重点关注安装法兰的孔位尺寸、输出轴的直径与伸出长度、整机的总长尺寸,这些都是装配时的关键配合尺寸,一旦尺寸出现偏差,就会导致实际装配时无法安装,或者轴系对中不良。建模时可以先从输出轴的轴线开始搭建基准,依次绘制前端法兰、减速箱壳体、电机筒体的结构,保证各段的同轴度,安装孔的位置要严格按照实际安装尺寸标注,方便后续在设备整体装配时做干涉检查,提前排查安装空间不足、部件干涉的问题。这类小型减速马达在实际应用中,经常会被忽略的是输出轴的径向负载能力,因为输出轴是由减速箱内的轴承支撑的,悬臂安装传动件的时候,传动件的重量和传动时的径向拉力不能超过轴承的额定负载,否则会加速轴承磨损,导致输出轴晃动,齿轮啮合间隙变大,噪音升高,严重时甚至会出现断轴的情况,所以在设计传动结构的时候,尽量让传动件靠近法兰端面,缩短悬臂长度,降低轴承受力。
- 全部评论(0)
- 模板大小: 408.95 KB
- 售价:5金币
- 下载次数: 322
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 电机
