汽车发动机离合器壳体结构三维设计

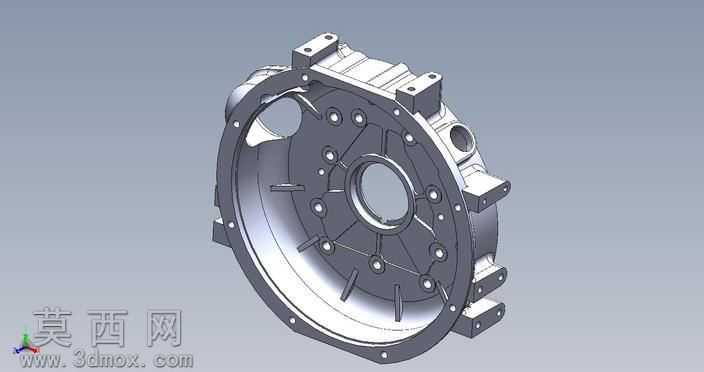

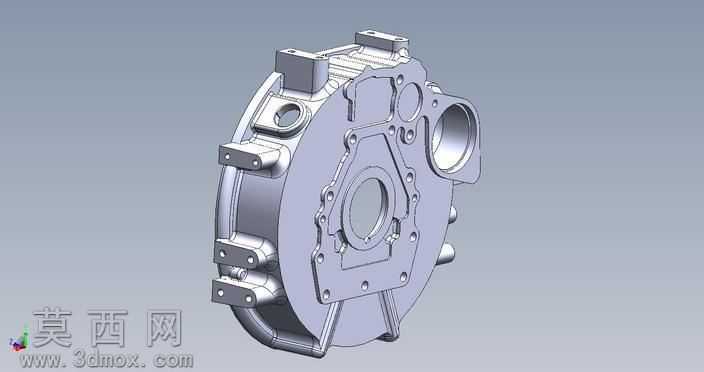

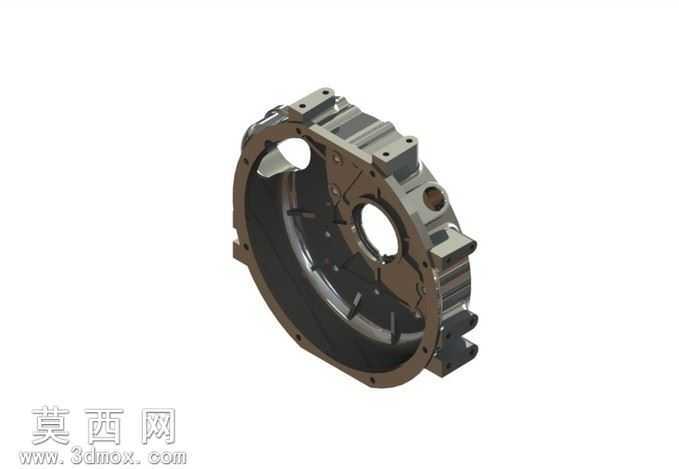

本模型为汽车动力总成中引擎配套的离合器壳体三维结构，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对壳体的每一处安装位、连接孔、加强筋结构都进行了1:1的尺寸还原，确保模型可直接用于后续的结构校核、装配模拟与工程出图环节。模型整体采用铸铝材质的渲染设定，通过哑光金属材质搭配环境光遮蔽效果，清晰呈现出压铸件表面的细腻质感，同时区分出加工面与毛坯面的视觉差异，加工面设置了更高的反光度与更细腻的粗糙度参数，毛坯面则保留了铸造成型的细微颗粒质感，让渲染效果更贴近真实工业零件的视觉表现。结构设计上，该壳体为盘式薄壁腔体结构，外圈均匀分布多组螺栓连接孔位，用于和发动机缸体端面实现刚性密封连接，中心位置设置大直径轴承安装通孔，用于容纳离合器总成与输入轴的装配空间，孔位周边设计了环形加强凸台，提升轴承安装位的结构强度，避免长期受力出现形变。壳体侧面分布有多组不同规格的凸台安装座，分别用于安装传感器、管路接头、固定支架等附属零部件，每一处凸台都设计了对应的螺栓孔与定位止口，保证附属部件安装的位置精度。壳体内腔设计了多道径向与周向分布的加强筋结构，在不额外增加壳体整体壁厚的前提下，大幅提升了薄壁腔体的抗扭、抗冲击性能，有效降低发动机运行过程中产生的结构共振，同时筋条的走向也兼顾了铸造工艺的脱模需求，避免出现倒扣、壁厚突变等容易引发铸造缺陷的结构问题。建模过程中对所有孔位、圆角、倒角都进行了特征参数化处理，可根据不同排量的引擎匹配需求快速调整壳体的直径、孔位分布、安装座位置等参数，大幅提升同系列零件的设计迭代效率。模型完成装配干涉检查后，对所有尖锐棱边都添加了符合工艺要求的倒圆角处理，既消除了应力集中隐患，也还原了真实零件加工后的边角状态，整体结构完整无破面、无冗余特征，可直接导入有限元分析软件进行强度、模态仿真计算，也可用于装配工艺演示、维修培训素材制作等场景。
