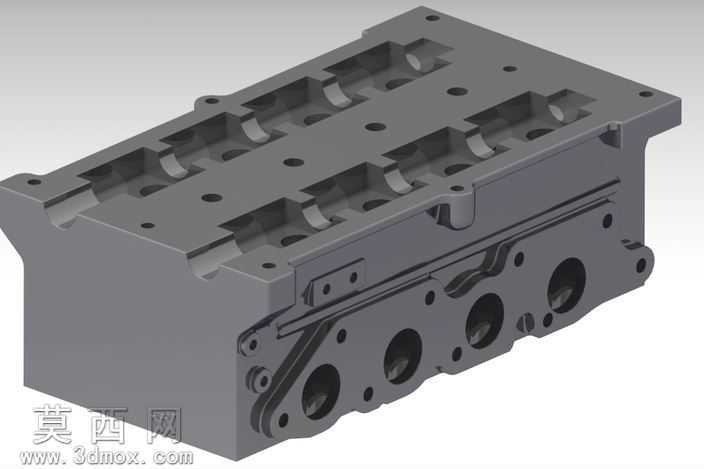

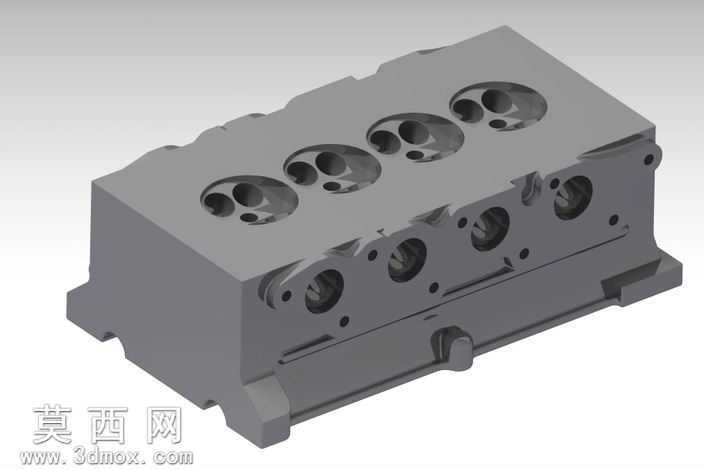

福特GT发动机缸头高精度三维数模

本作品为福特GT发动机缸头的三维参数化模型，建模阶段严格参照高性能V型发动机缸盖的真实工程尺寸，以自顶向下的设计思路完成整体结构搭建，首先确立缸头的主体基准平面与核心安装定位孔位，确保模型与缸体、配气机构、冷却系统的装配匹配精度。建模过程中对缸头的复杂特征做了精细化处理：进排气道采用样条曲线拟合真实流体走向的曲面结构，通过多段曲率连续的曲面扫掠、裁剪、缝合完成气道造型，还原高性能发动机气道的滚流比设计特征；燃烧室区域做了等壁厚偏移处理，精准复刻半球型燃烧室的轮廓与气门座圈的安装沉台结构；冷却水道采用内腔抽壳与布尔运算结合的方式，还原缸头内部交错的冷却流道布局，保证水道与缸筒、燃烧室的壁厚符合工程设计要求；顶部的凸轮轴安装座、气门弹簧座、喷油器安装孔均采用特征阵列与参数化约束完成，所有孔位的同轴度、位置度公差均参照真实机加工要求设定，螺栓孔的沉头深度、螺纹孔深度都做了符合行业标准的参数设置。材质渲染阶段，主体采用铸铝合金材质，调整材质的粗糙度、金属度参数还原铸铝件的哑光金属质感，对机加工面单独赋予高光金属材质，区分铸造毛坯面与机加工面的视觉差异，安装孔内壁、密封面做了细微的纹理处理，还原真实机加工的表面痕迹。模型整体结构完整，涵盖了缸头的所有外部安装特征与内部功能腔体，各特征之间的几何拓扑关系清晰，无破面、重叠面等几何错误，可用于发动机结构教学、装配仿真验证、动力系统改装设计参考等场景，能够直观展示高性能发动机缸头的复杂结构设计逻辑，帮助理解内燃机配气、冷却、密封系统的集成布局思路。
