标准两板型塑胶注塑模具三维结构设计

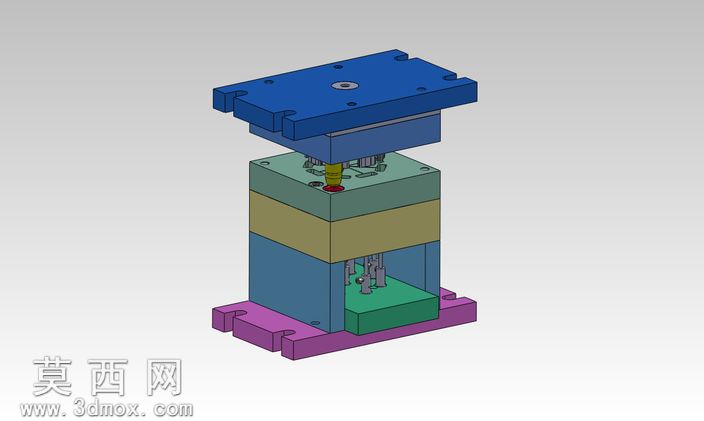

本套注塑模具采用经典两板模结构进行三维建模设计，整体遵循注塑模具通用设计规范完成全参数化搭建，各部件装配关系清晰，无结构干涉问题。建模过程中首先完成模架部分的分层构建，从上至下依次完成定模座板、定模板、动模板、支承板、垫块、动模座板的结构绘制，各板件均按照标准模架尺寸参数进行建模，板件上的紧固螺丝孔、导柱导套安装孔、定位销孔均按照装配公差要求完成位置排布，保证合模过程中的定位精度。浇注系统部分采用主流道搭配侧浇口的进胶方案，主流道衬套与定位圈配合定位，保证注塑机喷嘴与模具进胶口的同轴度，浇口位置选取在塑件成型的合理区域，保证塑胶熔体填充过程中的流动平衡。导向机构采用标准导柱导套组件，分别布置在模架四角位置，导柱与导套的配合长度满足开模行程要求，避免合模过程中出现偏磨、卡滞问题。推出机构采用顶针推出方案，顶针排布对应塑件的包紧力集中区域，保证开模后塑件能够平稳脱离动模型芯，同时配套设置复位杆，保证合模过程中推出机构能够准确回位，避免顶针与定模侧发生碰撞。冷却系统采用循环水路设计，分别在定模板、动模板内排布直通式冷却水道，水道接口设置在模具侧方，适配常规冷却水嘴安装尺寸，保证成型过程中模具温度的均匀可控。各功能部件均赋予对应材质属性，定动模模架部分采用45号钢材质表现，成型型腔型芯部分采用模具钢材质，导向、推出等标准件采用对应标准件材质渲染，整体模型通过分层着色区分不同功能模块，清晰展示模具的内部装配关系与工作原理，可用于注塑模具结构教学、成型方案验证等场景，完整还原了常规注塑模具从合模、注射、保压冷却到开模推出的全流程结构逻辑。
