发动机配套连接杠杆结构件

该结构件属于发动机阀组系统内的传动杠杆类零件，主要应用在中小排量内燃发动机的气门正时调节回路、流体控制阀块的执行端联动场景中，承担执行器与阀芯之间的动力传递、行程转换功能，是阀块动作执行链路里的核心受力连接件。从实际工况适配角度看，这类零件常年处于发动机舱内的高温、振动环境中，工作时需要反复承受执行器输出的往复摆动力，同时要抵消发动机运行过程中带来的高频微幅振动，因此结构设计上优先保证刚性与疲劳强度的平衡，避免长期往复载荷下出现形变断裂。

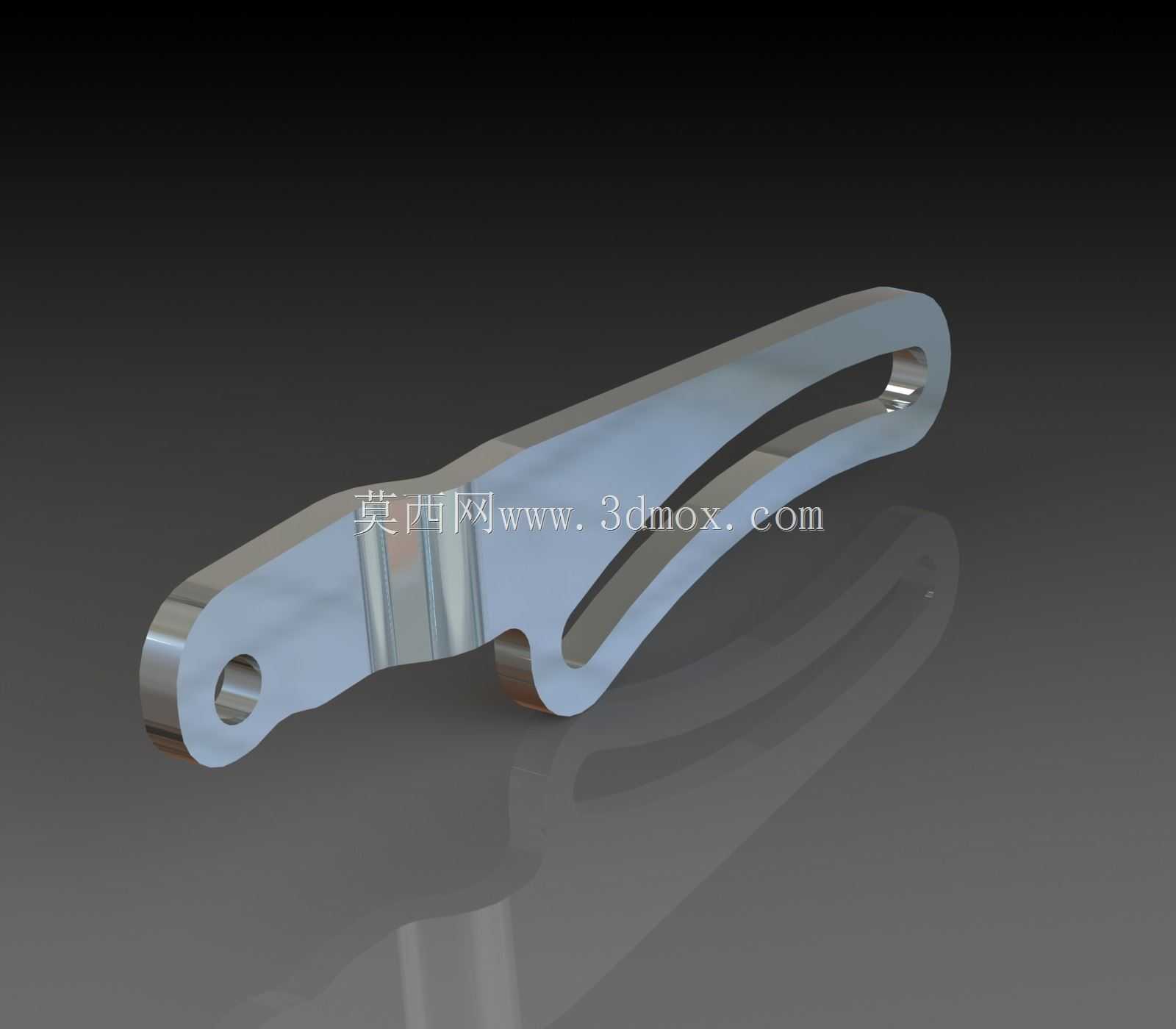

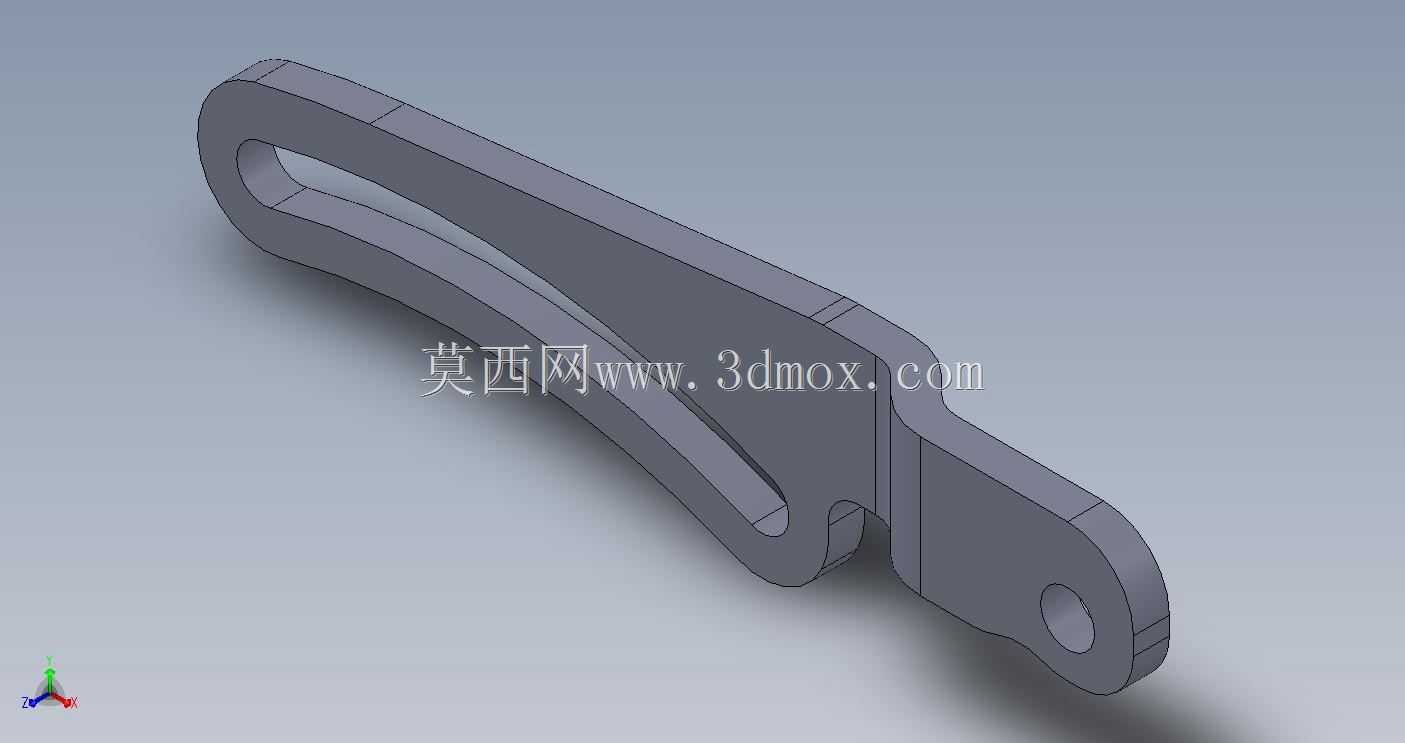

设计阶段首先梳理了安装边界的约束条件：零件一端为带圆孔的铰接端，用于与阀块基座上的固定销轴配合，铰接孔的公差带选取H7级精度，保证铰接转动时无多余旷量，同时不会因为过盈配合出现卡滞；另一端为长条形镂空槽结构，用于与执行器的输出销柱配合，长槽的行程长度匹配执行器的额定输出位移，槽边做了R2的圆角过渡，避免应力集中在槽端位置，同时槽的宽度公差控制在0.02mm范围内，保证销柱在槽内滑动时无侧向窜动。零件整体采用变截面的长条弧形构型，顺着受力传递的路径做了厚度渐变设计，铰接端位置厚度最大，向长槽端逐步收薄，在保证整体抗弯强度的前提下尽可能降低零件自重，减少执行器驱动时的惯性负载，提升阀块动作的响应速度。

从外形尺寸的适配性来看，零件整体长度控制在120mm区间，最大宽度32mm，最厚位置8mm，安装后不会与周边的油管、线束固定支架产生干涉，铰接端的外圆做了1mm的倒角处理，方便装配时销轴的快速导入，长槽端的外侧边缘同样做了去毛刺倒角，避免装配过程中划伤操作人员的手套或者周边的橡胶密封件。零件表面没有多余的装饰性结构，所有的棱边都做了R0.5的倒钝处理，既可以消除铣削加工产生的毛刺飞边，也能减少应力集中点，提升零件的抗疲劳寿命。

在功能特性上，该零件的传动比经过匹配计算，执行器输出10mm的直线位移时，通过杠杆的摆角转换，可以带动阀芯完成全行程的开关动作，传动效率稳定在92%以上，不会出现动力传递的迟滞。零件的两个安装配合面都做了平面度管控，平面度公差控制在0.03mm以内，保证装配后贴合紧密，不会在往复摆动过程中出现侧向偏移。考虑到发动机舱内可能存在的油污、冷凝水侵蚀，零件材质选用常用的45号钢，后续做发黑处理即可满足防锈需求，加工工艺上采用数控铣削一次成型，不需要后续的焊接或者拼接工序，减少了加工带来的形变误差，批量生产时的尺寸一致性更容易管控。

实际装配过程中，该零件不需要额外的定制工装，借助常规的内六角扳手、卡簧钳即可完成与销轴、执行器的连接，铰接位置预留了0.1mm的轴向间隙，保证零件摆动时无卡滞，同时间隙量控制在合理范围内，不会出现轴向窜动带来的行程误差。在发动机台架测试场景中，这类杠杆零件需要通过100万次往复摆动的疲劳测试，形变量不超过0.05mm才算合格，因此设计阶段在长槽与主体连接的位置特意做了加厚的加强过渡，避免长期受力后在槽根位置出现裂纹。不同于普通的冲压杠杆件，该铣削加工的零件整体刚性更好，适合在负载更大、振动更强的柴油发动机阀块场景中使用，能够适配更高的执行器输出力，不会出现冲压件常见的翘曲、变形问题。
