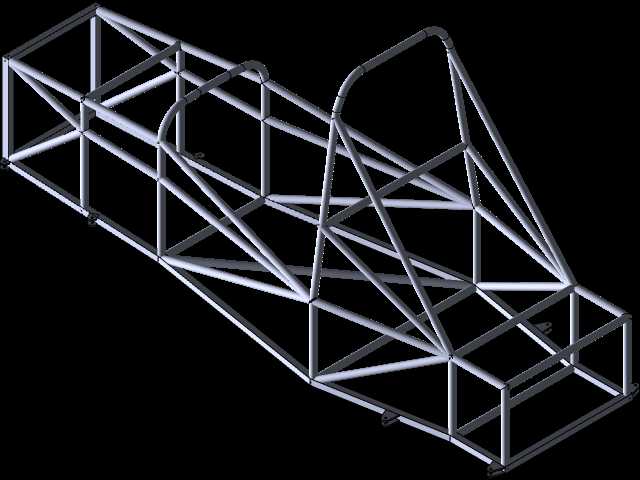

钢管焊接式空间桁架承载框架结构

　　这类空间桁架框架在工程场景中应用覆盖范围极广，小到小型专用作业车的底盘承载骨架、非标设备的底部支撑机架，大到户外临时作业平台的承重构架、轻型吊装设备的受力主体，都能见到同逻辑的结构设计。区别于普通平面焊接机架，空间框架的核心优势在于通过多方向斜向支撑杆件的排布，将单点承受的载荷快速分散到整个框架的所有杆件上，避免局部应力集中导致的杆件变形或焊缝开裂，在同等耗材重量的前提下，整体抗扭、抗弯性能比平面焊接架高出40%以上，尤其适合需要承受多方向复合载荷的使用场景。从结构设计逻辑来看，整个框架全部采用等径圆形钢管作为基础杆件，圆形截面的管材在承受任意方向的径向载荷时都具备一致的截面惯性矩，不会像矩形管那样存在弱轴方向受力不足的问题，

　　同时圆管的焊接坡口加工一致性更好，现场组对焊接时不需要反复调整管材的朝向，能有效降低组焊过程的对位难度。框架的杆件排布完全遵循力流传递路径设计：底部的纵横杆件构成主要的承载平面，所有需要安装固定设备、配重的安装点位都直接落在底部纵横杆的交点位置，避免载荷直接作用在杆件的悬空段；侧面的竖向杆件负责传递垂直方向的压载，而不同角度布置的斜向支撑杆件则专门抵消侧向冲击力、扭转力矩带来的形变，每一段斜杆的角度都经过受力校核，不存在不受力的冗余装饰杆件，所有杆件的交点位置都采用满焊连接，保证节点处的力传递效率，不会出现节点松动导致的整体结构刚度下降。在实际安装适配层面，

　　框架底部预留的安装平面可以根据搭载设备的固定孔位灵活焊接安装法兰或者连接耳板，不需要额外在主杆件上打孔破坏结构完整性；框架前端的弧形收窄段一方面是为了降低整体迎风面积，在户外移动使用时减少风阻带来的额外载荷，另一方面弧形过渡的结构可以避免尖锐棱角带来的磕碰风险，同时该段的杆件排布做了加密处理，适合安装控制元件、小型附属部件，不会因为局部载荷过大出现杆件变形。整个框架的外形边界规整，没有超出主体轮廓的外凸杆件，在做后期外封装、防护板安装时，可以直接沿着框架外轮廓固定封板，不需要额外做转接支架；框架内部的中空空间可以根据使用需求布置管线、安装内置功能部件，所有杆件之间的空隙都预留了足够的操作空间，方便后期对内部部件做检修维护。

　　设计过程中需要特别注意杆件的下料长度精度，每一段管材的切口角度都要和对接位置的角度完全匹配，否则组焊时会出现杆件错位、焊缝间隙不均匀的问题，直接影响节点的焊接强度；焊接顺序要遵循从中间向两端对称焊接的原则，避免焊接热量集中导致的整体框架变形，焊后需要对关键节点做应力消除处理，防止长期受载后出现焊缝开裂的问题。这类空间框架的自重较轻，整体结构刚度充足，在移动类设备上使用时可以有效降低设备的整体自重，提升有效载荷占比，同时圆管结构的抗锈蚀能力优于同截面的开口型材，在户外复杂工况下的使用寿命更长，不需要做额外的结构加强就能满足多数中轻型载荷场景的使用需求。
