立式数控铣削加工设备结构展示

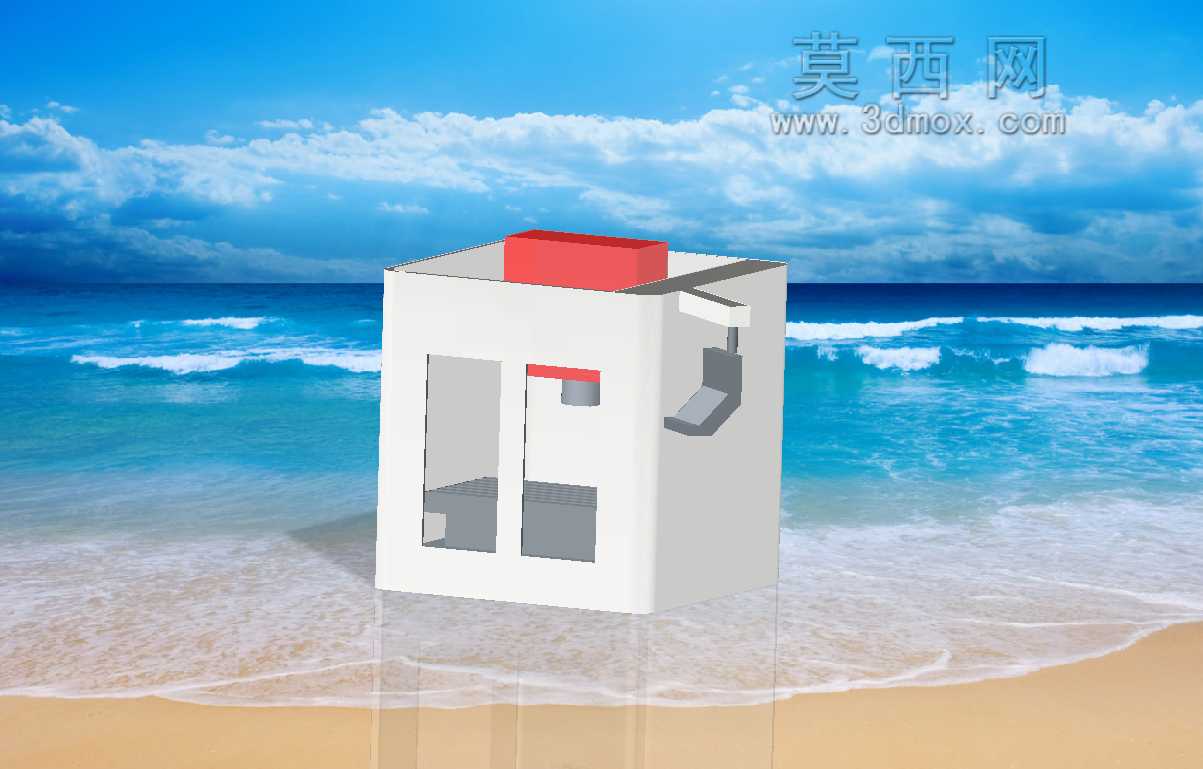

　　这款立式数控铣削设备的三维结构，完整还原了小型立式加工中心的主体布局，在精密零部件加工、小批量金属件铣削工序中有着广泛的应用场景，常见于五金加工车间、模具制造工段、职业院校机加工实训场地，可完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多类机加工工序，适配普通碳钢、铝合金、工程塑料等多种常见加工材质。从结构设计思路来看，整体采用箱式床身作为承载主体，这种封闭式框架结构能有效抵消铣削加工过程中产生的切削振动，保证主轴高速运转时的加工精度，床身内部预留的空腔既可以作为电气元件的安装舱室，也能容纳切削液回流管路与排屑辅助结构，兼顾结构刚性与空间利用率。设备正面设置双开式防护门结构，门上预留透明观察窗位置，既可以在加工过程中封闭作业区域，

　　防止高速飞溅的切屑伤及操作人员，也能让操作人员实时观察内部切削状态，防护门的滑动轨道采用内嵌式设计，避免切屑堆积卡滞，开合行程经过测算，完全满足常规工件的上下料操作空间需求，不会出现开门后操作空间不足的问题。顶部突出的方形结构为主轴驱动单元的安装位，内部集成主轴伺服传动组件，可实现主轴转速的无级调节，适配不同材质加工时的切削线速度要求，主轴侧面安装的悬臂结构为操作面板安装位，操作人员站在设备正面即可完成程序输入、参数调整、加工启停等全部操作，悬臂的转动角度经过合理规划，可根据操作人员的站位调整面板朝向，降低长时间操作的疲劳感。设备内部的工作台区域采用分层设计，下部为床身固定基座，上部预留T型槽工作台的安装位置，可适配通用夹具、

　　专用工装的装夹需求，工作台的行程范围覆盖小型精密零件的全部加工区间，无需额外拓展工作台即可完成常规尺寸工件的全工序加工。从安装边界来看，设备整体占地面积紧凑，不需要过大的车间安装空间，地面承重要求符合普通机加工车间的地面荷载标准，设备后侧预留电源接口、切削液管路接口、气源接口的统一安装位，现场安装时不需要对车间管线做大幅度改造，即可完成设备的就位调试。设备的边角位置全部做圆弧过渡处理，既避免尖锐边角在安装调试过程中造成磕碰损伤，也能减少应力集中，提升床身结构的长期使用稳定性，外部覆盖件采用可拆卸式设计，后期维护时可快速拆卸对应位置的护板，完成电气元件检修、传动部件润滑、易损件更换等日常维护操作，不需要对主体结构做大规模拆解。

　　在实际生产场景中，这类小型数控铣设备常作为大型加工中心的配套补充设备，承担小型零件的精加工工序，或是用于新产品打样阶段的小批量试生产，相比大型加工中心，这类紧凑结构的设备调试速度更快，换产调整时间更短，在多品种小批量的生产模式下有着更高的生产灵活性，同时设备的能耗更低，对于加工任务不饱和的小型加工车间来说，有着更好的投入产出比。结构设计过程中充分考虑了切屑的排出路径，床身内部的倾斜导屑面可将加工产生的切屑引导至侧方排屑口，配合外置的排屑装置即可实现切屑的自动清理，减少操作人员的清屑工作量，切削液喷淋管路的走向沿着床身内部加强筋布置，既不会干涉主轴与工作台的运动，也能将切削液精准输送到切削区域，起到冷却刀具、冲排切屑的作用。
