马来西亚槟城主题纪念数字1徽章结构设计

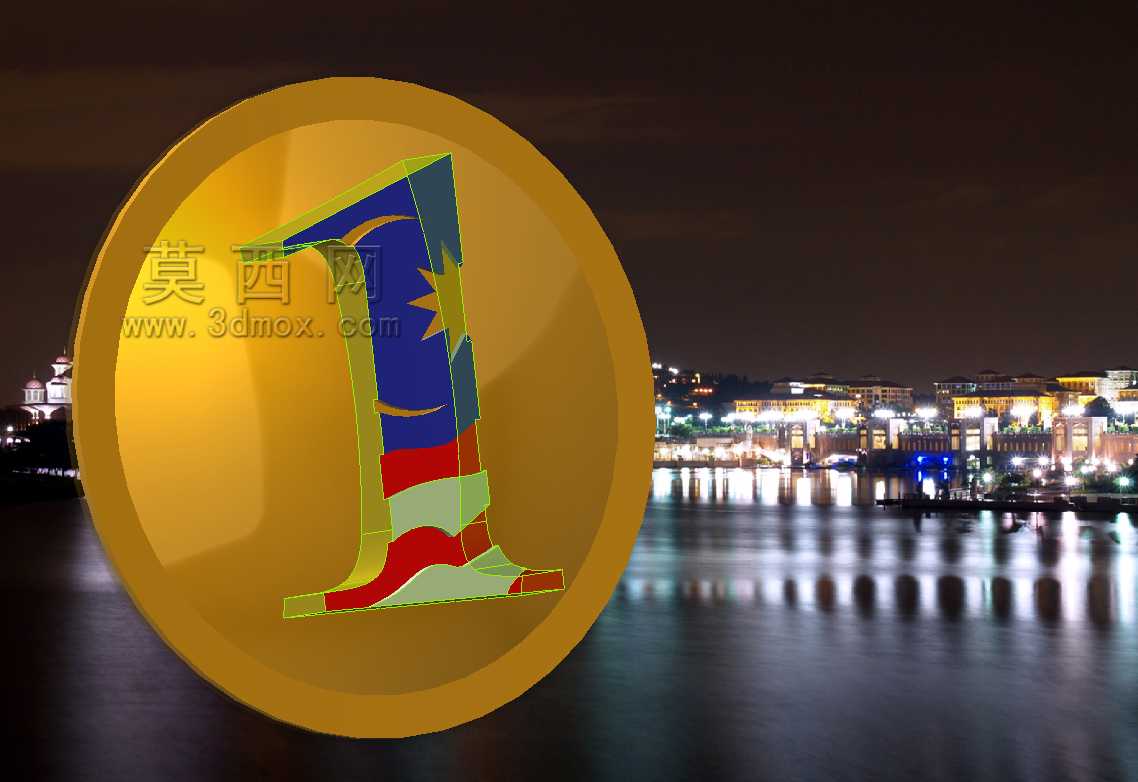

　　这款徽章的设计最初是为城市文旅纪念场景开发，落地场景覆盖景区文创售卖点、城市主题活动伴手礼、赛事活动纪念标识等多个领域，实际使用中既可以单独作为胸针佩戴，也能搭配亚克力底座作为桌面纪念摆件，还能嵌入纪念册、宣传物料作为装饰标识件。从结构设计逻辑来看，整体采用圆形基底搭配凸起数字主体的双层结构，圆形外廓直径控制在常见的纪念徽章通用尺寸区间，厚度适配常规蝴蝶扣、磁扣两种安装方式的安装边界，不需要额外调整佩戴配件的规格，能直接适配市面通用的徽章固定耗材。数字1的主体造型没有采用常规的平面印刷方案，而是做了分层立体结构，不同色彩区域对应独立的凸起层级，层级之间的高度差控制在0.3mm到0.8mm之间，既保证触摸时有清晰的立体触感，

　　又不会因为层级过高导致边角磕碰变形，日常佩戴过程中剐蹭到衣物、背包面料时不会出现勾丝、掉漆的问题。色彩分区的设计参考了马来西亚国旗的色彩构成逻辑，将星月、条纹元素拆解融入数字1的造型轮廓里，没有生硬堆砌完整国旗图案，避免了使用场景的合规性问题，同时能让熟悉当地文化的使用者快速识别出地域属性，适配槟城当地文旅推广的视觉识别需求。基底部分采用微弧面的金币式造型，边缘做了0.5mm的圆角过渡，没有尖锐棱角，佩戴时不会硌压衣物或者皮肤，背面的安装位预留了两个标准的卡扣安装孔，孔位间距匹配通用徽章扣的安装尺寸，不管是采用针式扣还是磁吸扣，都能直接对准安装，不需要二次打孔调整。建模过程中对所有凸起结构的拔模角度做了统一处理，

　　外凸面拔模角度设置为3度，内凹拼接面拔模角度设置为5度，完全适配压铸、冲压两种主流金属徽章加工工艺的生产要求，不需要工厂后续调整模型结构就能直接开模生产，能有效缩短打样到量产的周期。数字主体与圆形基底的连接位置做了加厚处理，连接位置的壁厚比数字表层厚0.4mm，避免日常使用中数字部分受外力弯折脱落，整体结构的壁厚均匀性控制在±0.1mm的误差范围内，压铸生产时不会出现局部缩孔、填充不满的问题。表面处理的预留空间也在建模阶段做了考量，不同色彩区域的凹陷深度刚好适配珐琅填色、烤漆填色两种工艺的涂层厚度，填色后表面与凸起的金属边线齐平，既不会出现溢色问题，也能保证金属边线的轮廓清晰度，长时间使用摩擦后不会出现色彩层脱落露底的情况。

　　考虑到作为文旅纪念产品的批量生产需求，整个模型没有设置复杂的内部镂空结构，所有结构都能通过常规的冲压、压铸工序一次成型，不需要额外的焊接、拼接工序，能有效控制批量生产的加工成本，同时降低生产过程中的不良率。安装边界的设计上，背面整体为平面结构，除了预留的卡扣安装位之外没有其他凸起结构，佩戴时与衣物、背包表面完全贴合，不会出现晃动、歪斜的情况，即使长时间佩戴也不会因为局部受力导致徽章变形。
