实验室小型流体调节输送装置结构设计

这套流体调节输送结构，最初是为小型实验室试剂分装、小批量日化原料调配场景做的适配设计，核心解决小流量流体输送过程中流量不稳、管路残留多、不同粘度介质适配性差的实际问题。从结构布局来看，整套装置采用立式排布压缩安装占地，整体安装边界控制在350mm×280mm×420mm的空间范围内，不需要额外做大型基座固定，直接放置在标准实验台面上即可完成对接使用，适配多数常规实验室的台面操作空间。

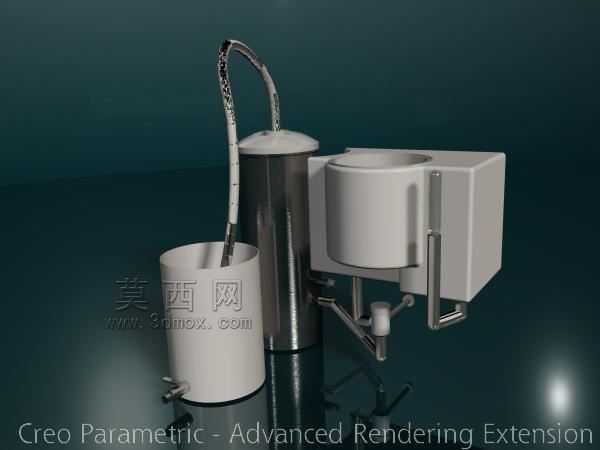

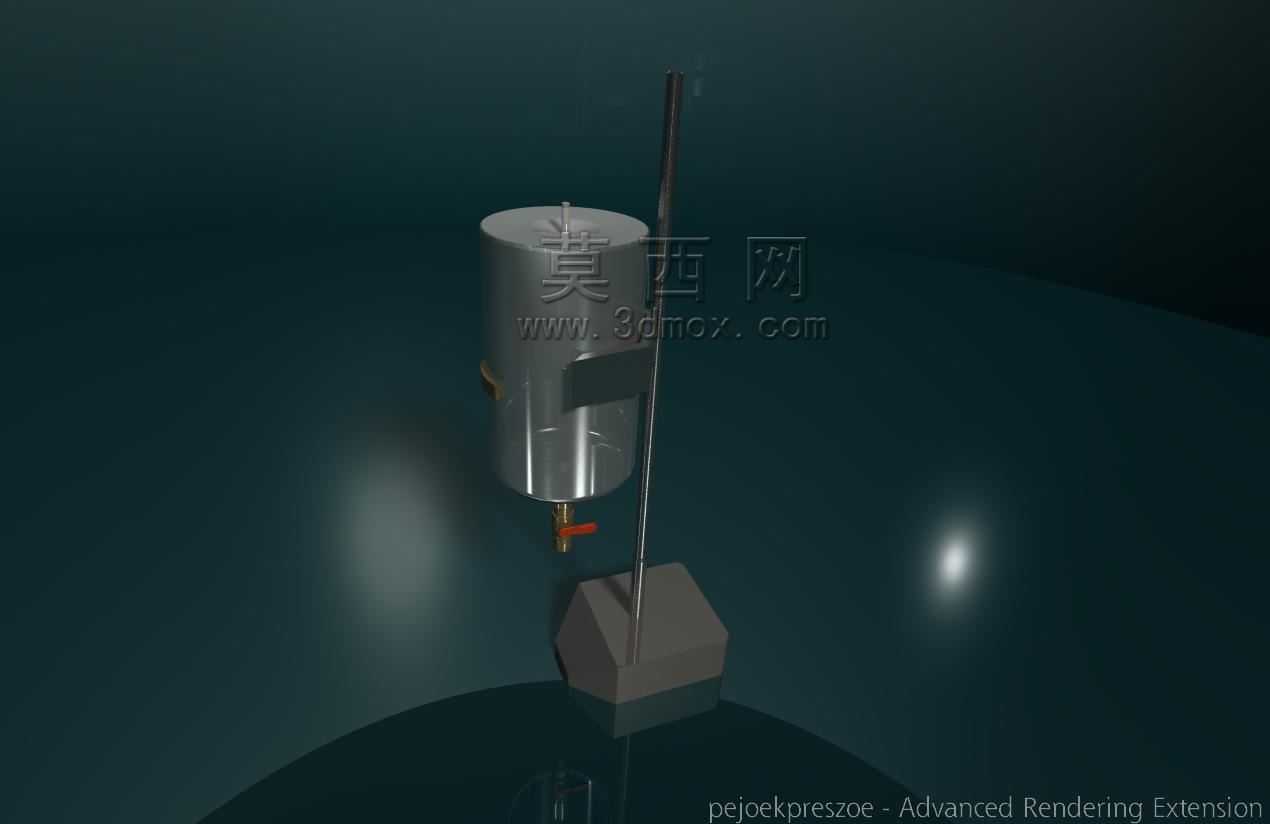

装置的核心功能单元分为三个部分：左侧敞口式圆柱储料桶采用食品级304不锈钢材质，桶底设置低位快接排液口，可完全排空桶内残留介质，避免不同批次物料交叉污染，桶身侧壁预留的液位观察槽可直接目视判断剩余料量，不需要额外加装电子液位计，降低小型装置的制造成本与故障点。中间立式增压腔体采用密封式结构，内置活塞式增压组件，可根据输送介质的粘度调整输出压力，针对低粘度的水剂类介质可输出0.1-0.3MPa的稳定输送压力，针对粘度稍高的乳液类介质可将压力提升至0.5MPa，保证管路内流体流速均匀，不会出现断流、脉冲式出料的问题。右侧的固定调节基座集成了流量微调旋钮与出料管路固定架，旋钮采用细牙螺纹调节结构，每旋转一圈对应的流量变化量控制在5ml/min以内，可实现高精度的流量微调，满足小剂量精准分装的需求。

设计过程中特意将柔性输送管路做了弧度定型处理，避免管路出现直角弯折造成的流道堵塞，管路与各腔体的连接端全部采用快插式密封接头，不需要额外工具即可完成管路拆卸更换，针对有腐蚀性的介质，可快速更换适配的耐腐管路，不需要拆解整套装置的主体结构。出料端的金属管路做了45度斜口处理，出料时流体沿管壁流下，不会出现滴漏、喷溅的问题，基座上预留的两个安装孔位可根据使用需求加装不同规格的出料头，适配细口瓶、广口容器等不同的接料容器。

从实际使用的角度考虑，整套装置的所有与介质接触的部件都做了镜面抛光处理，表面粗糙度Ra值控制在0.8μm以下，不容易残留物料，日常清洁时只需要通入清水循环冲洗即可完成清洁，不需要拆解各个腔体。装置底部设置了四个防滑橡胶脚垫，运行过程中不会因为增压组件的振动出现移位，同时脚垫的高度可微调，保证整套装置在不平整的台面上也能保持水平放置，避免储料桶内的介质出现倾斜溢出的问题。

在结构强度校核阶段，针对增压腔体做了1.2倍额定压力的保压测试，持续保压30分钟无渗漏、无结构变形，满足长期频繁使用的强度要求。各个活动调节部件的配合间隙控制在0.02mm以内，既保证调节过程顺滑无卡滞，又不会因为间隙过大造成流体泄漏。整套装置没有复杂的电控组件，全部采用纯机械结构实现流体调节与输送，故障率低，日常维护只需要定期更换管路密封件即可，不需要专业的电控维修人员操作，非常适合小型实验室、小作坊式生产场景的小批量流体处理需求。
