火影忍者写轮眼主题球形摆件结构设计

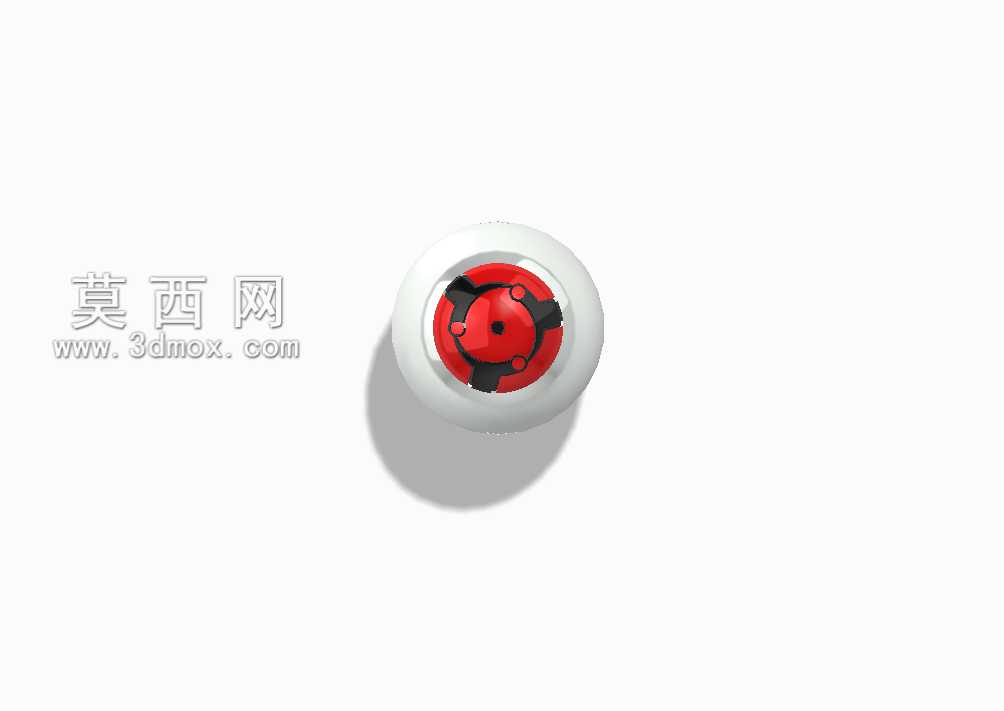

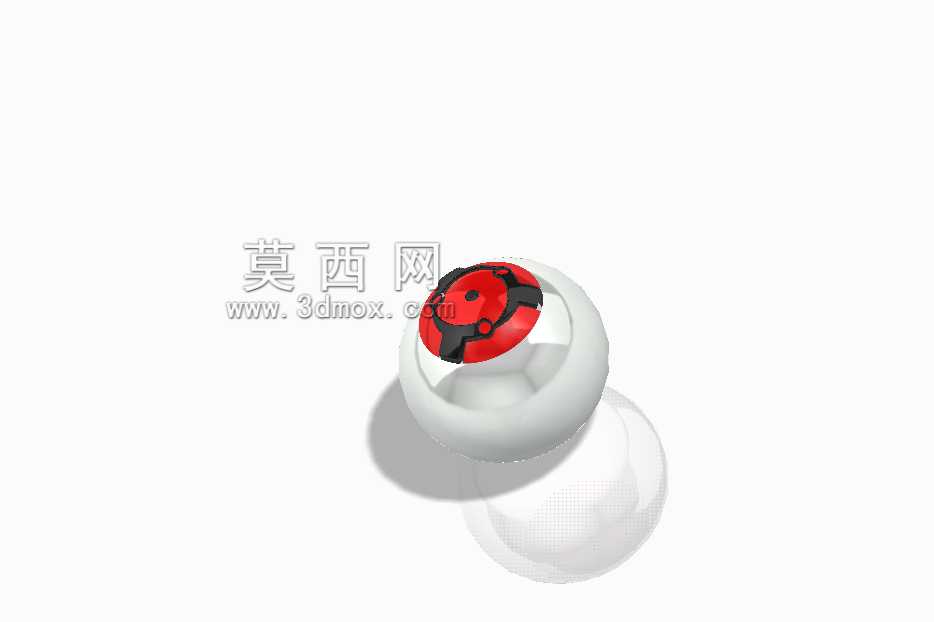

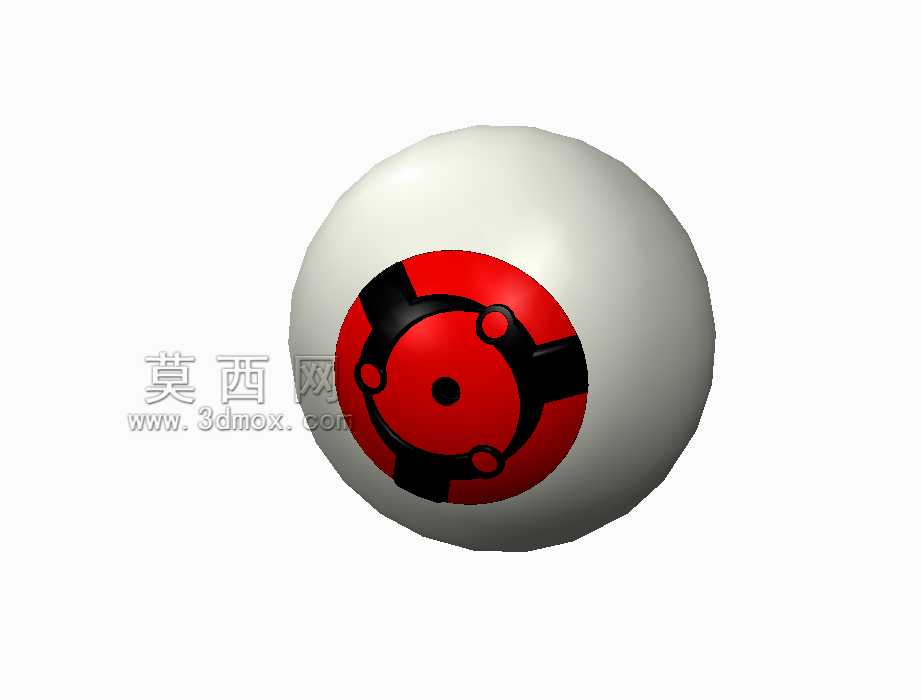

　　本次设计的球形眼球造型构件，核心定位为动漫IP衍生的文创类机械结构摆件，可适配桌面展示、主题展陈、潮玩手办配套等多类场景，区别于常规平面印刷类周边，采用全三维实体结构实现立体视觉效果，在结构设计阶段优先考虑了展示视角的视觉还原度与日常摆放的稳定性。从结构分层来看，整体采用三层嵌套式球形结构，最外层为高透乳白色半球形外壳，采用类眼球巩膜的哑光半透质感，曲面过渡全程遵循G2连续标准，避免曲面棱线造成的反光断层，外壳壁厚控制在1.2mm，既保证透光均匀性，也预留了足够的结构强度，日常手持把玩不会出现薄壁碎裂问题。中间层为核心的虹膜结构组件，采用红黑撞色分件设计，还原写轮眼的勾玉纹理特征，三个黑色勾玉件采用卡扣式定位结构，

　　与红色虹膜基座的卡槽配合公差控制在0.05mm，装配后无松旷晃动，勾玉边缘做0.1mm的圆角过渡，避免锐边造成的涂装掉漆问题，同时红色虹膜基座中心预留1.5mm直径的瞳孔凹位，凹位深度0.3mm，模拟真实眼球的瞳孔景深效果，在光线照射下可形成自然的光影层次。最内层为配重基座，内嵌于球形结构下半部分，采用高密度合金材质配重，将整体结构的重心控制在球体几何中心下方3mm位置，保证摆件放置在水平面上时可自动回正，不会出现倾倒滚动问题，配重块与球形外壳之间采用环形卡扣连接，无需额外粘接剂即可实现牢固装配，也方便后期拆解更换不同纹理的虹膜组件，实现一款外壳适配多种IP眼球造型的拓展性。在安装边界方面，整体球体直径控制在60mm，

　　底部与平面接触的位置做了直径8mm的平面切边，切边表面做细磨砂处理，增大与桌面的摩擦力，无需额外底座即可稳定放置，若搭配定制展示底座，球体底部预留了2mm深度的M3螺纹孔位，可与底座的定位螺柱配合，实现更高稳定性的展陈固定。从实际用途拓展来看，该结构除了作为静态摆件外，可在虹膜组件后方预留3mm厚度的空腔，适配微型LED灯组与纽扣电池，实现发光展示效果，灯组的走线可沿配重块的预留线槽引出，外壳与配重块的配合位置预留0.1mm的走线间隙，不会出现压线断线问题；同时外壳的曲面弧度经过反复调校，在常规人眼观察的30度到60度俯视视角下，虹膜纹理不会出现球面畸变，视觉还原度达到最优。设计过程中针对球形薄壁件的成型问题做了专项优化，

　　外壳的脱模斜度控制在1.5度，避免注塑或3D打印过程中出现粘模问题，分件位置全部设置在视觉不可见的球体赤道线与底部切边位置，保证展示面的完整性，所有分件的配合止口都做了0.2mm的错位防呆设计，装配时无需对位标记即可实现正确装配，降低组装难度。针对不同的生产工艺，该结构也做了适配性调整，若采用树脂3D打印制作，所有壁厚不低于1mm，避免打印过程中出现薄壁变形；若采用注塑量产，所有筋位厚度不超过壁厚的0.6倍，避免出现缩痕影响外观质感。在结构可靠性方面，整体装配完成后可承受1米高度的自由跌落测试，外壳与内部组件的卡扣结构不会出现松脱，配重块的固定位置设置了三个周向均匀分布的定位筋，避免配重块在壳体内转动造成重心偏移。
