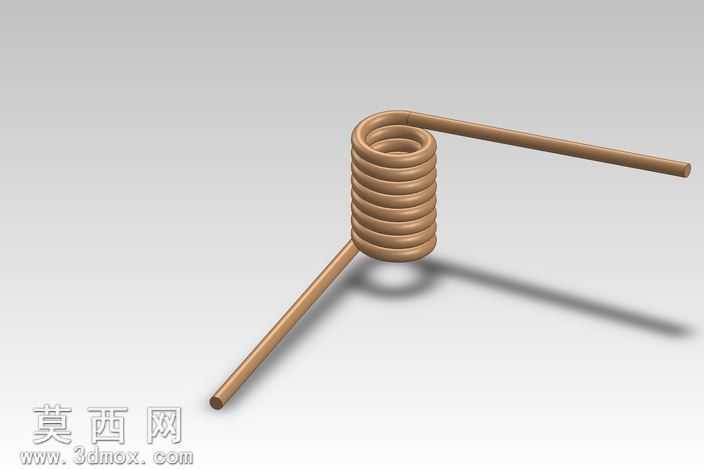

雕刻机用扭转弹簧三维结构设计

本作品为适配雕刻机工况设计的扭转弹簧三维模型，建模阶段以扭转弹簧的实际工作受力逻辑为核心依据，首先确定弹簧的有效圈数、簧丝直径、中径参数，结合雕刻机复位、扭力输出的行程需求，确定两端扭臂的伸出长度与夹角角度，保证扭臂在工作行程内不会与周边安装结构发生干涉。建模过程中先绘制螺旋扫描路径，严格按照等节距圆柱螺旋线的生成规则构建簧身主体，螺旋升角匹配扭转弹簧的常规设计参数，保证簧圈之间在自由状态下留有合理间隙，避免受扭时相邻簧圈发生摩擦磨损。两端扭臂部分采用平直伸出结构，与簧身的衔接处做平滑过渡处理，消除应力集中的直角结构，还原实际弹簧加工时的弯折工艺特征。材质渲染阶段选用弹簧钢常用的棕褐色氧化处理质感，还原金属簧件经热处理后的表面哑光金属质感，添加柔和的环境阴影效果，清晰呈现弹簧的立体轮廓与结构层次，模型整体比例精准，各部分尺寸符合机械设计手册中扭转弹簧的参数规范。设计思路上充分考虑雕刻机部件的复位扭力需求，扭臂的受力点位置经过合理规划，保证扭力传递路径顺畅，簧身的圈数设置兼顾了扭力输出大小与弹性形变行程，既能够提供足够的复位扭矩，又不会因形变过量导致簧丝发生塑性变形。模型结构完整还原了扭转弹簧的所有功能特征，无多余的冗余结构，各部分衔接自然流畅，能够直观展现扭转弹簧通过扭转或扭曲形变储存、释放扭矩的工作原理，可用于雕刻机相关部件的装配校验、结构演示以及机械设计教学场景，帮助使用者清晰理解扭转弹簧在设备中的安装方式与功能作用。
