重型车辆用螺旋弹簧式减震支座结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:366508
  • 重型车辆用螺旋弹簧式减震支座结构
  • 重型车辆用螺旋弹簧式减震支座结构
  • 重型车辆用螺旋弹簧式减震支座结构

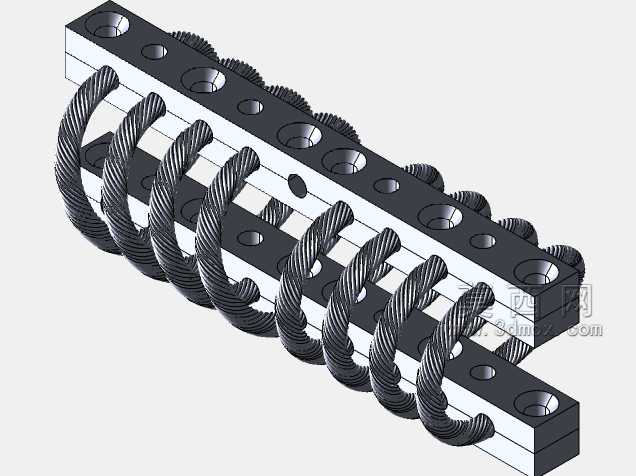

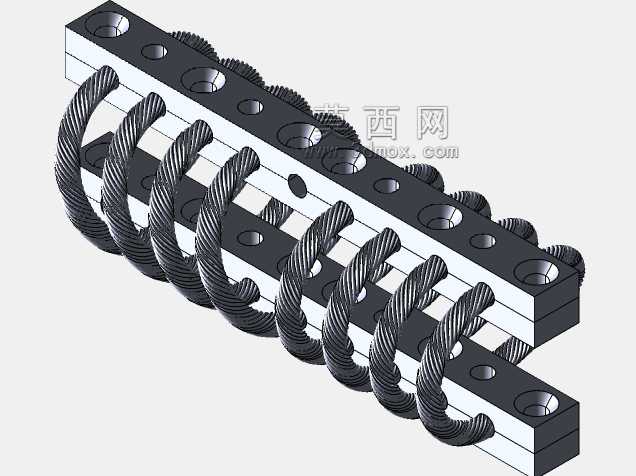

  在重型工程车辆、矿用载重卡车这类长期行驶于非铺装路面的作业设备底盘系统中,减震支座是承担载荷传递、路面冲击过滤的核心部件,本次呈现的螺旋弹簧组合式减震支座,正是针对大吨位、强冲击工况设计的承载隔振构件。不同于乘用车辆采用的筒式减震器集成结构,这类支座采用分体式弹性承载设计,上下两块平行布置的带孔安装板作为载荷传递的基体,板体上的通孔沿长度方向等距排布,既用于穿装固定螺栓实现与车架、车桥的刚性连接,也可根据实际载荷需求调整固定点位的数量,适配不同吨位车型的安装边界。两块安装板之间穿绕的多组螺旋弹簧为核心弹性元件,弹簧采用大线径、大圈径的合金弹簧钢绕制而成,单组弹簧即可承受数吨的垂向静载荷,

  多组并联布置的形式可将整体承载能力提升至数十吨级别,完全满足重型车辆满载状态下的承载需求。从设计逻辑来看,这类支座没有集成阻尼结构,而是将阻尼功能交由底盘系统配套的阻尼减震器承担,自身仅负责垂向的弹性支撑与冲击缓冲,这种功能拆分的设计思路可大幅提升部件的可维护性——当弹簧出现疲劳衰减或安装板出现局部变形时,可单独拆解更换故障部件,无需整体更换支座总成,有效降低重型车辆的运维成本。安装板的截面采用矩形实心结构,边缘做了倒角处理,避免应力集中导致的板体开裂,板体上的安装孔均采用沉孔设计,螺栓锁紧后头部不会突出板体表面,防止车辆行驶过程中螺栓被飞石磕碰损坏,也能避免相邻部件运动时与螺栓头部发生干涉。

  弹簧与安装板的连接没有采用传统的焊接固定方式,而是通过板体上的定位槽与弹簧端部的弯钩结构实现卡接固定,这种无焊接的连接形式可避免焊接热影响区导致的弹簧端部强度下降,也能在弹簧承受冲击载荷时允许端部有微小的转动余量,抵消部分横向载荷带来的附加应力,延长弹簧的疲劳寿命。在实际应用场景中,这类减震支座通常布置在重型车辆的车架与车桥连接位置,每台车根据轴数不同配置4到8组不等,车辆行驶在颠簸路面时,路面传递的冲击载荷首先作用于车桥,经支座的螺旋弹簧缓冲过滤后再传递至车架,可将冲击加速度降低60%以上,有效保护车架上搭载的动力总成、液压系统、货箱等部件不受强冲击损坏。不同于钢板弹簧需要搭配吊耳、销轴等附属构件,

  这种螺旋弹簧式减震支座的安装边界更为规整,整体外形为规则的长方体结构,安装时仅需保证上下安装板的平行度误差在2mm以内,按照规定扭矩锁紧固定螺栓即可完成装配,无需额外调整预紧角度,适配性更强。针对不同的载荷工况,设计阶段可通过调整弹簧的线径、圈数、有效圈数以及弹簧的布置数量,灵活调整支座的整体刚度与承载能力,比如用于矿用自卸车的支座可配置8组大线径弹簧,用于重型平板拖车的支座可配置6组稍小线径的弹簧,无需重新设计安装板结构,仅通过更换弹簧即可实现不同参数的适配,大幅缩短同系列产品的设计开发周期。从结构细节来看,弹簧的旋向采用交替布置的形式,相邻两组弹簧的旋向相反,可避免车辆承受横向冲击时弹簧出现同向歪斜导致的卡滞问题,保证垂向伸缩过程的顺畅性;安装板的表面采用镀锌钝化处理,可适应矿区、工地等高湿度、高腐蚀的作业环境,避免板体锈蚀导致的强度下降。这类支座的工作行程通常设计在30mm到50mm之间,既可以过滤路面传来的小幅高频振动,也能应对重载过坑时的大幅冲击,不会因为行程过短导致弹簧被压并失效,也不会因为行程过长导致车辆行驶时出现过大的侧倾。在三维建模过程中,需要重点关注弹簧的有效圈数与安装板定位槽的配合尺寸,保证弹簧安装后有足够的预压缩量,避免车辆空载状态下弹簧出现松脱异响;同时需要校核安装孔的位置度误差,保证与车架、车桥的安装孔位完全对齐,避免装配时出现强行螺栓锁紧导致的装配应力。
