通风系统用四路进出风面板结构

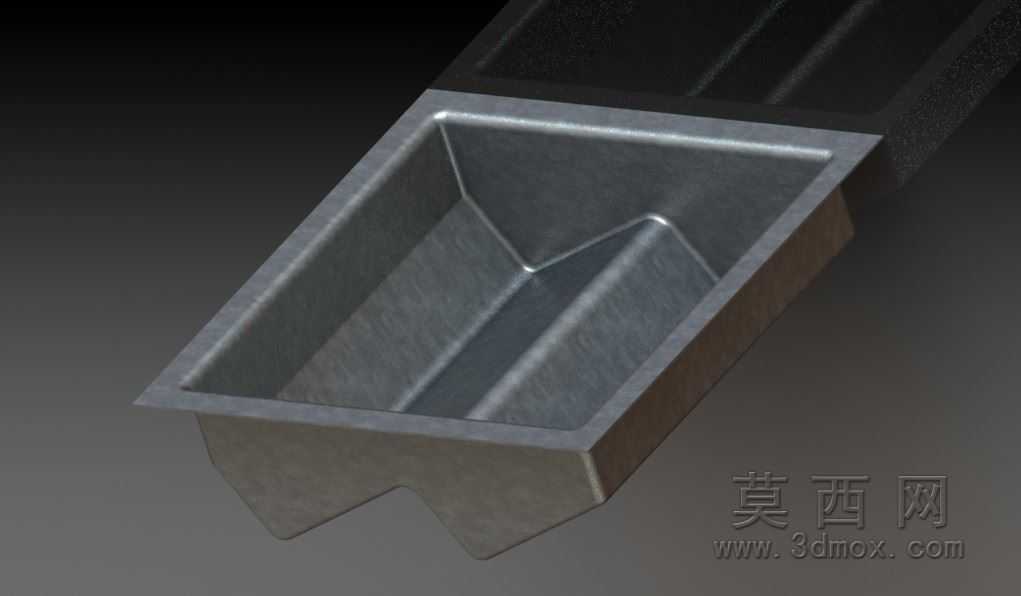

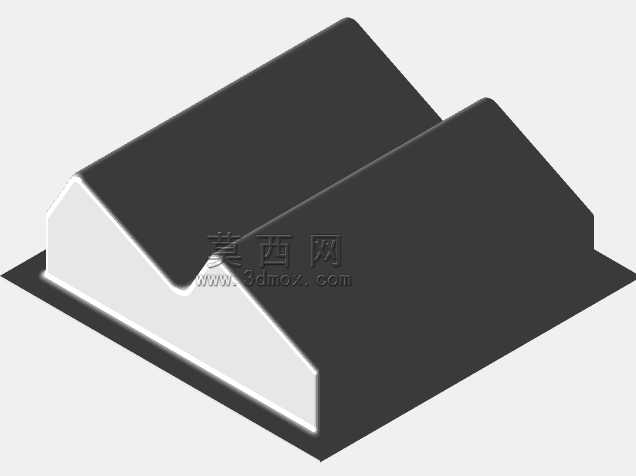

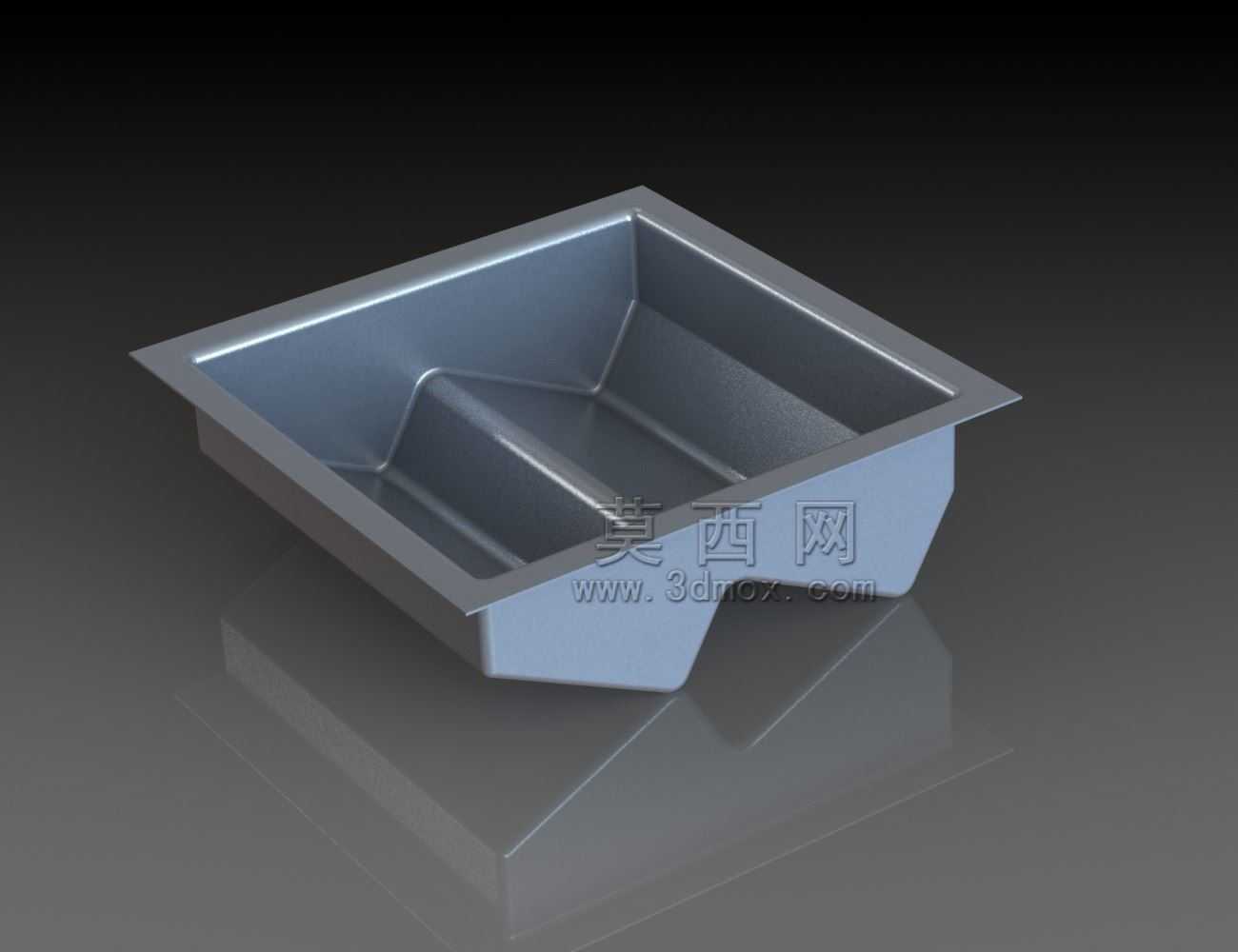

　　在商用建筑通风、工业厂房送排风、暖通空调末端系统的布设场景中，这类风道面板是衔接主风道与末端风口的核心过渡构件，日常工况下需要同时承接进风段的气流导入、出风段的气流导出功能，避免风道直连带来的气流紊流、风阻骤升问题。从结构形态来看，该构件采用一体冲压成型的槽式结构，内腔设置的两道凸起导流筋，并非随意添加的加强结构，而是经过气流仿真验证的导流设计——当气流从主风道进入面板腔体时，导流筋能够将大股气流拆分为四股均匀的流束，对应四路风口的布设位置，避免单路风口风量过大、其余风口风量不足的配风失衡问题，同时能够降低气流撞击腔体内壁产生的风噪，减少通风系统运行过程中的次生噪音。

　　从安装适配的角度考量，该面板的外翻边结构预留了标准的螺栓安装孔位，能够直接与预制的风道法兰边贴合对接，不需要额外制作转接法兰，安装时仅需要在贴合面添加密封胶条即可满足漏风率要求，适配常规矩形通风管道的安装尺寸边界，不需要对现有风道进行裁切改造。腔体底部的异形收口结构，是对应下方四路支管的对接位置设计的，收口角度经过反复调整，能够让气流在转向进入支管时的局部阻力系数控制在合理区间，避免气流在转角处形成涡流区，长期积留灰尘、纤维类杂物造成风道堵塞。

　　在结构强度设计上，一体冲压的钣金结构本身具备足够的抗形变能力，日常运维中能够承受风道内的正负风压波动，不会因为风机启停带来的风压冲击出现板面凹陷、接缝开裂的问题，表面的平整结构也方便后期做防腐、保温层包覆处理，适配潮湿、多粉尘的复杂安装工况。不同于常规的单路风口面板，这款四路结构的面板能够在一个安装点位同时完成四路风道的汇流或分流，大幅减少风道布设时的接头数量，降低系统漏风的概率，同时压缩风道安装所占用的吊顶或管井空间，在空间局促的改造项目中优势尤为明显。

　　设计过程中需要重点关注的细节在于内腔导流筋的高度与角度，若筋条高度过高，会额外增加风阻，降低系统的送风效率；若筋条高度不足，则无法起到有效分流的作用，四路风口的风量偏差会超过暖通设计的允许范围。同时外翻边的平面度需要控制在合理公差范围内，若安装面翘曲，会导致密封胶条压实不均，运行过程中出现漏风、异响等问题。腔体的壁厚选择需要匹配对应风道的设计风压，常规低压通风系统选用普通冷轧钢板冲压即可满足强度要求，若应用在高压除尘、废气输送等特殊工况，则需要更换对应厚度的不锈钢或镀锌板材，同时调整冲压模具的间隙，避免成型过程中出现板材拉裂、起皱的缺陷。

　　实际应用中，这类面板常被用在地下车库的通风系统、大型商超的空调送风系统、工厂车间的岗位送风系统中，作为主风道与末端送排风口的过渡连接件，其结构合理性直接影响整个通风系统的送风效率、噪音水平与后期运维成本。不同于市面上常见的焊接拼接式风道接头，一体冲压成型的结构没有焊缝缺陷，不存在长期使用后焊缝锈蚀漏风的问题，生产效率也更高，适合批量加工应用。
