垂直安装式起重吊耳结构设计

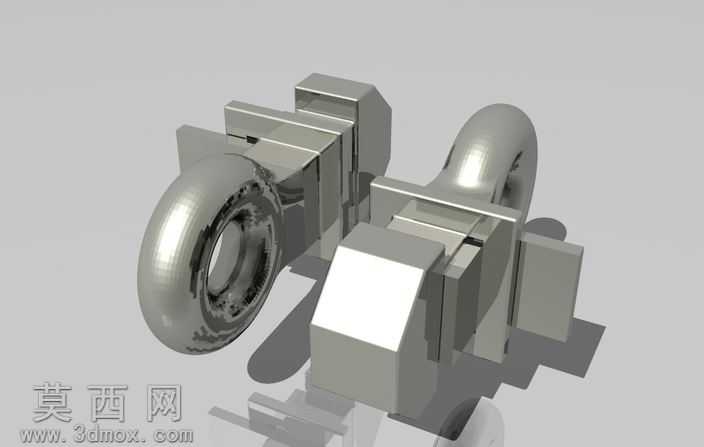

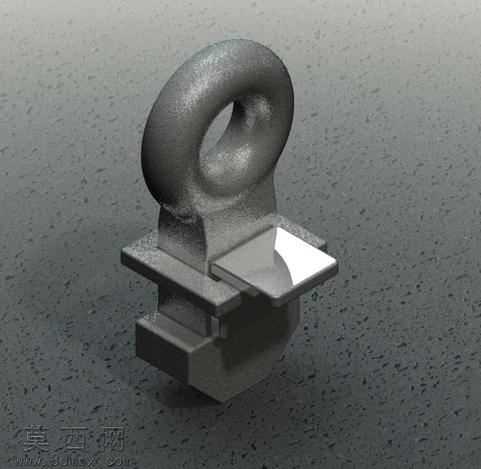

本作品为垂直安装工况设计的起重吊耳三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先从吊装受力核心需求出发，先绘制吊环的环形轮廓草图，通过扫描特征生成带圆弧过渡的环形吊耳主体，保证吊环部分的曲面顺滑无棱角，避免应力集中问题。吊环与下方安装基座的衔接位置，采用渐变式加厚过渡结构，通过放样特征实现截面的平滑变化，匹配吊装作业时的载荷传递路径，减少衔接处的应力突变。下方安装基座部分，根据垂直安装的定位需求，设计了带卡槽的阶梯式安装结构，通过拉伸、切除特征依次加工出定位凸台、卡接槽与安装贴合面，其中安装贴合面设计为平整的方形接触面，保证与被提升容器的安装面完全贴合，卡接槽结构可实现吊耳与容器的快速定位装配，无需额外复杂校准即可完成垂直方向的安装固定。建模过程中对所有棱边添加了符合机械加工要求的圆角特征，避免锐边带来的加工与装配安全隐患。渲染阶段采用金属铸铁材质，调整材质的粗糙度参数模拟铸钢件的哑光磨砂金属质感，添加细微的颗粒纹理还原实际锻造吊耳的表面肌理，场景采用浅灰色哑光地面作为承载面，布置柔和的侧上方主光源搭配补光，突出吊耳的结构立体感与金属材质的厚重感，清晰展现吊环的曲面形态、基座的阶梯结构与安装贴合面的平整特征。设计过程中充分考虑垂直吊装的受力特性，吊环的环形内径尺寸适配常规起重卸扣的连接尺寸，基座的卡槽深度与凸台厚度经过受力校核，保证垂直起吊时载荷均匀分布在安装贴合面上，避免偏载带来的结构失效问题，整体结构紧凑，安装便捷，可直接适配各类需要垂直吊装的容器类部件的提升作业需求。
