可折叠便携临时作业梯台三维设计

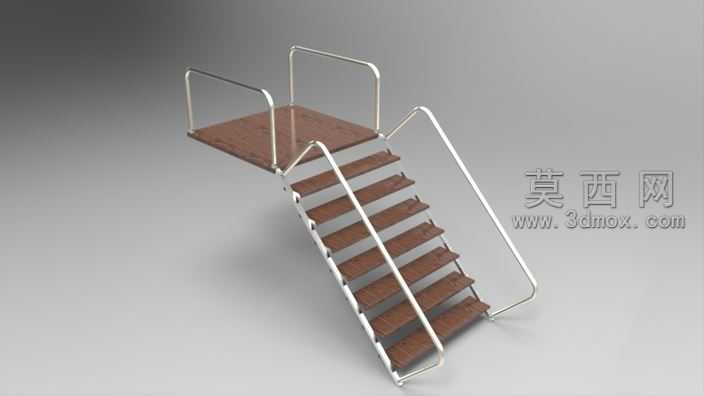

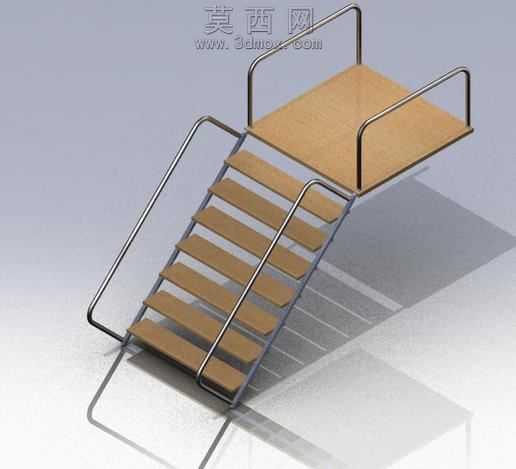

本作品为可折叠临时作业梯台的三维设计模型，建模阶段采用参数化特征建模思路，先以基准平面定位梯架整体倾斜角度与平台安装位置，通过草图绘制梯架侧梁的弯折轮廓，使用扫掠特征生成圆管状金属扶手与侧支撑梁，保证弯折处圆弧过渡自然，符合金属管材弯折加工的工艺特性。踏步部分采用拉伸凸台特征生成矩形踏步板，通过线性阵列沿梯架倾斜方向均匀排布8级踏步，每级踏步的间距与宽度均符合临时作业梯的人体工程学尺寸要求，踏步与侧梁之间添加焊接贴合的装配约束，还原实际加工的连接结构。顶部作业平台采用矩形平板拉伸建模，平台边缘的三面护栏与梯架扶手做连续过渡处理，护栏转角处添加圆角特征，避免尖锐棱角带来的安全隐患。材质设置阶段，金属梯架与扶手赋予抛光不锈钢材质，调整材质反射率与粗糙度参数，还原不锈钢金属的哑光金属质感；踏步板与顶部平台赋予防滑木纹复合板材材质，添加细微的表面凹凸纹理，模拟实际使用中防滑踏板的表面触感。渲染阶段采用工作室环境光，添加主光源与辅助补光，投射柔和的地面阴影，清晰展现梯台的整体结构与折叠状态下的形态。结构设计上重点优化折叠铰接结构，梯架与平台之间设置可转动的铰接点位，非使用状态下可将梯架向平台底面折叠收拢，大幅缩小收纳体积，适配短期临时作业的快速转运与布设需求，整体结构无多余冗余部件，受力路径清晰，梯架底部设置防滑支撑端，保证使用时的结构稳定性，所有连接部位的结构均符合五金梯具的通用加工标准，可直接用于生产加工的结构参考。
