自行车电驱改装用iBike安装固定夹具

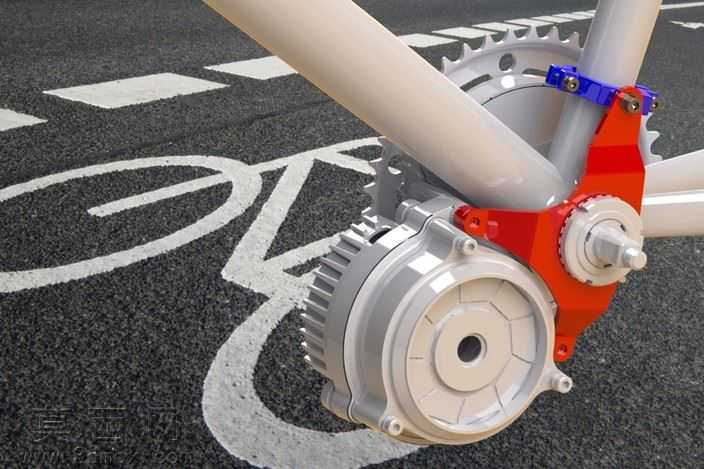

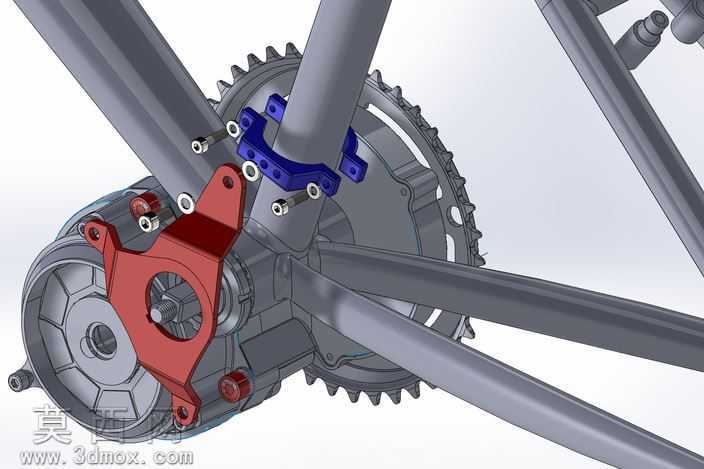

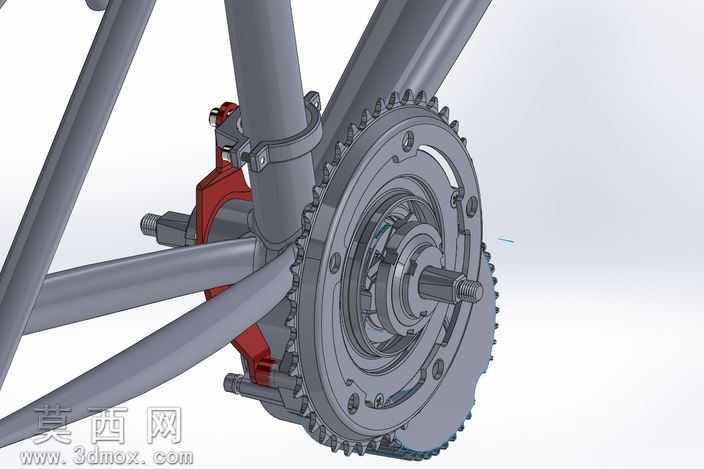

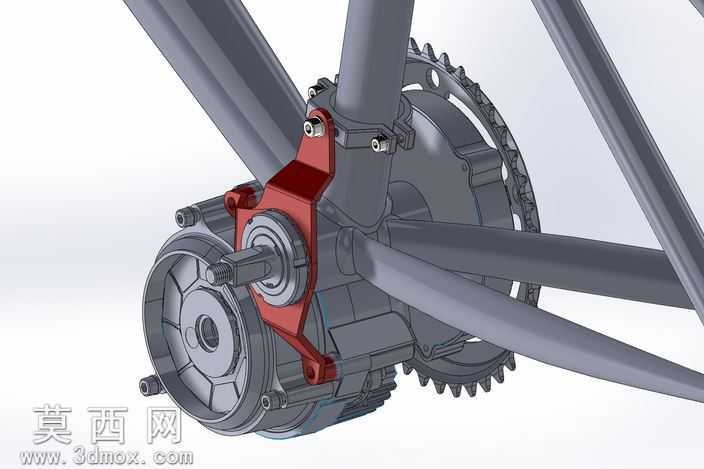

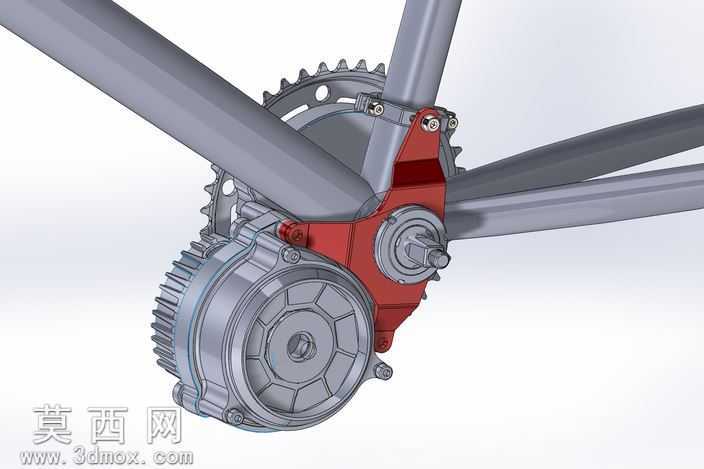

本模型为自行车电驱改装场景设计的专用安装固定夹具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各连接部位的尺寸做了精细化校准，确保虚拟模型与实际加工装配的尺寸一致性。模型渲染阶段采用写实材质方案，金属夹具主体赋予哑光红漆金属材质，还原实际加工后的喷塑表面质感，接触自行车车架的部位设置蓝色防滑垫片材质，模拟工程塑料垫片的磨砂防滑特性，驱动电机部分赋予银灰色铸铝材质，还原电机壳体的压铸金属肌理，整体渲染场景采用户外沥青路面搭配自行车道标识的环境，直观呈现夹具装车后的实际使用状态。结构设计上，夹具采用分体式两瓣座夹结构，无需大幅改动自行车原有车架结构即可完成安装，座夹部分预留多规格管径适配空间，可通过增减不同厚度的塑料垫片适配不同管径的自行车支架立管，兼容带前变速器的标准管径车架，解决改装过程中支架立管管径不统一、前变速器干涉的常见问题。夹具与电机连接侧设置三枚螺纹安装孔，可自适应不同角度的电机座安装位，无需额外调整电机位置即可适配常规BB壳安装尺寸，同时在安装板与阀座的连接位置预留垫片调整间隙，可通过添加适配垫圈或间距器，兼容68毫米至83毫米跨度的不同规格BB壳，大幅提升夹具的适配范围。设计思路围绕自行车电驱改装的无损安装需求展开，摒弃传统改装需要切割、焊接车架的破坏性方案，采用环抱式夹紧结构实现电机与车架的刚性连接，同时预留足够的安装调整余量，兼顾安装便捷性与连接可靠性，建模过程中对所有螺纹孔、安装面、夹紧接触面都做了细节还原，可直接用于改装方案的验证、3D打印样件制作以及后续的机加工生产参考，模型各部件可独立拆分，方便后续根据不同车型做参数化调整，适配更多自行车架的改装需求。
