带三耳安装位的环形法兰适配器结构设计

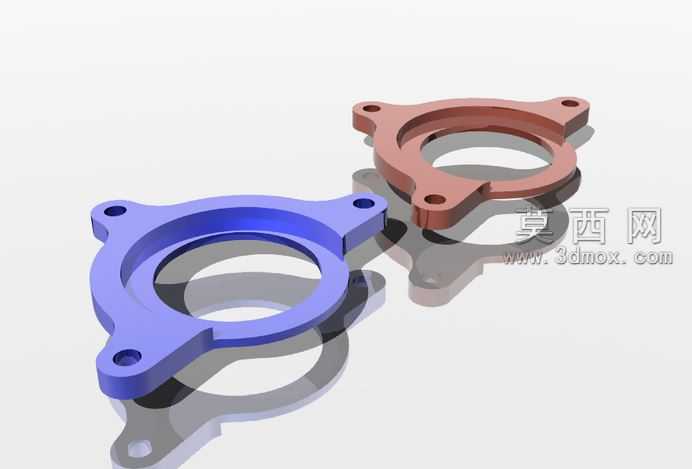

本作品为环形法兰类适配器结构，采用三维参数化建模方式完成整体设计，建模过程中以同轴度为核心装配基准，先构建中心环形主体的内外径轮廓，通过拉伸特征生成基础环体，再沿环体周向120°等角度分布三个带安装孔的凸耳结构，每个凸耳上的通孔位置经过尺寸校核，确保安装时可与对接件的孔位完全对齐，避免装配错位问题。建模阶段对环体与凸耳的衔接位置做了圆角过渡处理，消除尖锐棱角，既降低应力集中风险，也优化了后续加工的工艺性。渲染环节分别为两款适配器赋予差异化材质，蓝色款采用哑光工程塑料材质，调整材质的粗糙度与漫反射参数，呈现出硬质工程塑料的细腻磨砂质感；红铜色款采用金属铜材质，添加轻微的金属反光与表面做旧效果，模拟金属构件的真实使用质感，渲染时采用柔和的顶光加侧补光方案，清晰呈现环体的厚度层次、凸耳的结构轮廓以及安装孔的通透结构，同时在模型下方添加柔和的投影，增强三维模型的空间立体感。结构设计上，中心环形区域为适配对接的核心通道，环体的端面做了平面度约束，可保证对接时的密封贴合效果，三个凸耳从环体外壁向外延伸，凸耳的厚度与环体主体厚度保持一致，保证整体结构的强度均匀性，安装孔采用通孔设计，可适配螺栓类紧固件完成快速装配。设计思路围绕管路或轴类构件的转接适配需求展开，在保证适配连接稳定性的前提下，尽可能精简结构冗余，去除不必要的装饰性结构，让整体构件更符合工业配件的实用属性，同时等角度分布的三耳设计相比两耳结构拥有更好的安装稳定性，相比四耳结构又能减少紧固件的使用数量，兼顾安装可靠性与装配便捷性，可应用在不同管径、不同安装位的构件转接场景中，完成不同规格部件之间的衔接固定。
