自行车牙盘护盘36齿适配结构设计

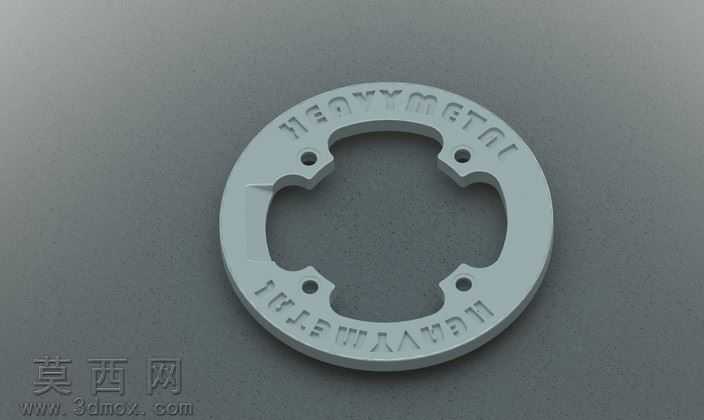

本作品为适配36齿牙盘的自行车护盘结构三维设计，建模阶段围绕Shimano基金曲柄的安装匹配需求展开，首先完成基准坐标系搭建，以曲柄安装位的中心孔为定位原点，提取四组安装孔的孔位坐标、中心距参数，确保护盘与曲柄的装配同轴度误差控制在合理范围内。护盘主体采用环形薄壁结构设计，外轮廓为正圆形，边缘做圆弧过渡处理，避免骑行过程中剐蹭裤腿或造成磕碰损伤；内轮廓根据36齿牙盘的齿形外沿做适配性避让，预留足够的齿盘转动间隙，防止护盘与转动的牙盘发生摩擦干涉。护盘表面的标识字符采用凸起浮雕结构设计，建模时通过草图文字拉伸生成凸起特征，字符高度控制在0.8mm，既保证标识清晰可辨，又不会因凸起过高积累骑行污渍。四组安装孔采用沉孔设计，建模时精准匹配对应安装螺栓的头部尺寸，确保螺栓安装后表面与护盘平面齐平，无突出结构。材质设定上选用聚酰胺PA2200作为3D打印成型材料，该材料具备优异的耐磨性能与抗冲击韧性，能够适配户外骑行的复杂工况，渲染阶段调整材质参数还原尼龙烧结成型的哑光磨砂质感，还原3D打印成品的真实表面效果。设计过程中重点校核了直孔的深度参数，预留了螺栓与螺母的配合调节余量，用户可根据自身装配的紧固件规格做细微适配调整，无需修改主体结构即可完成安装。护盘整体厚度设计为4mm，在保证结构强度的前提下尽可能降低自重，避免增加不必要的骑行负载，环形结构的减重区域经过力学仿真校核，在常见的侧向冲击工况下不会发生断裂变形，能够有效防护牙盘齿片免受磕碰损伤，同时阻挡链条脱落时卡入曲柄与牙盘的间隙，提升骑行过程中的传动系统稳定性。
