汽车管路检测用模板定位工装

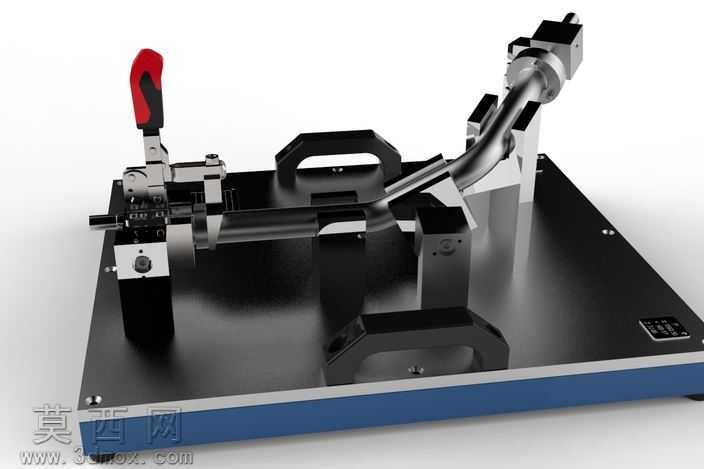

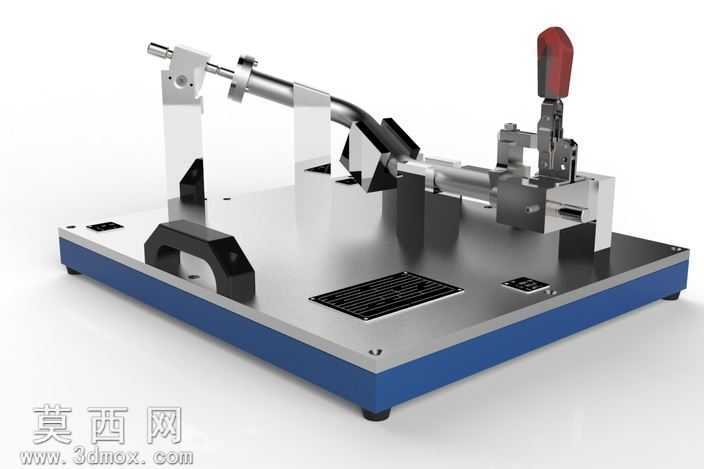

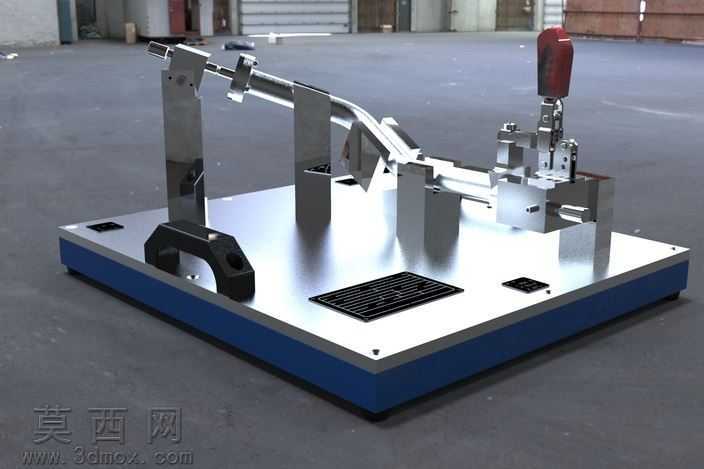

本模型为汽车生产环节使用的管路几何精度检测工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循检具设计的公差规范，对每一处定位基准、夹紧结构的尺寸都做了精准约束，确保模型可直接对接后续的加工生产环节。渲染阶段采用写实工业渲染方案，底座部分赋予深蓝色磨砂金属漆材质，模拟实际检具的烤漆底座质感，上层安装平台赋予拉丝不锈钢材质，还原金属平台的细腻反光与金属纹理，各个立式定位支架采用镀铬亮面金属材质，突出加工件的精密质感，端部的快速夹钳手柄赋予红色哑光塑料材质，与金属结构形成清晰的视觉区分，提手部分采用黑色防滑工程塑料材质，还原实际工装的握持部件质感。结构设计上，工装采用厚重的方形底座保证整体放置稳定性，底座上表面通过精密加工的安装孔位固定多组立式定位块，定位块的型面完全匹配待测管路的外轮廓走向，可实现管路的快速放置定位，同时搭配带红色手柄的快速夹紧机构，可在管路放置到位后快速完成锁紧固定，避免检测过程中管路移位影响检测结果，底座侧面集成嵌入式提手结构，方便工装的搬运与工位转移，平台表面预留的标识区域可用于粘贴检测基准标识、合格判定标识，满足生产现场的使用需求。设计思路围绕汽车管路的批量化检测需求展开，核心目标是替代传统的人工尺寸测量方式，通过型面定位的方式快速判定管路的几何尺寸是否符合设计要求，大幅提升管路出厂检测的效率，同时避免人工测量带来的人为误差，保证每一件装车管路的尺寸一致性，在建模过程中充分考虑了工装的加工工艺性，所有立式支架均采用常见的板件加工结构，没有复杂的异形曲面，降低后续的加工成本，夹紧机构选用行业通用的标准快速夹钳，无需单独定制非标夹紧部件，进一步压缩工装的制造成本与制作周期，整体结构布局紧凑，所有定位结构与夹紧结构的位置都经过反复调整，确保管路取放过程无结构干涉，操作空间充足，可适配生产线上的快速检测节拍。
