安全带牵开器功能测试工装机构

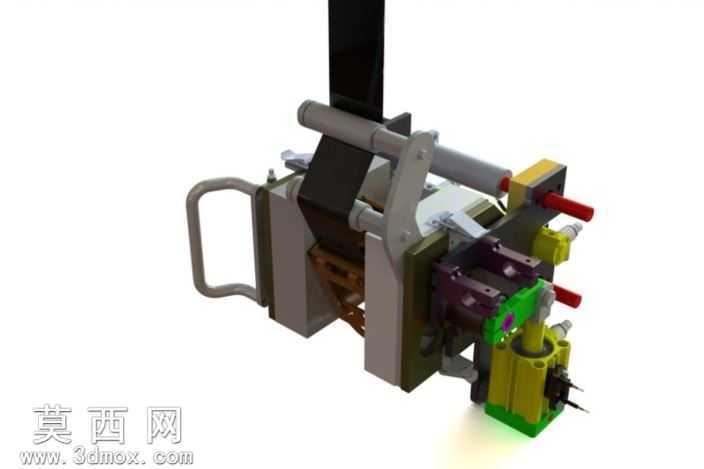

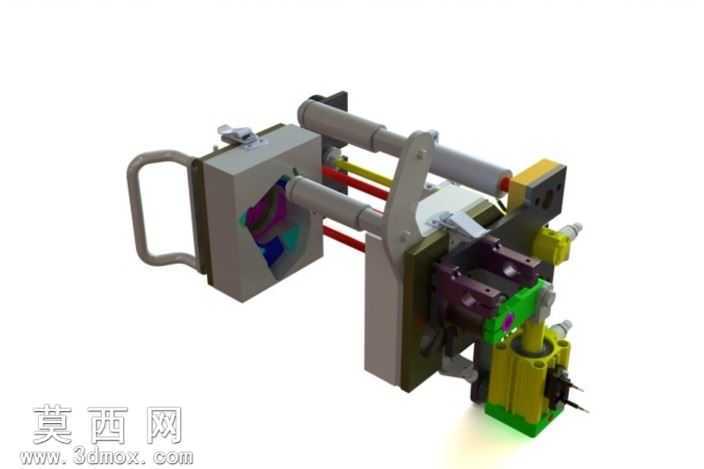

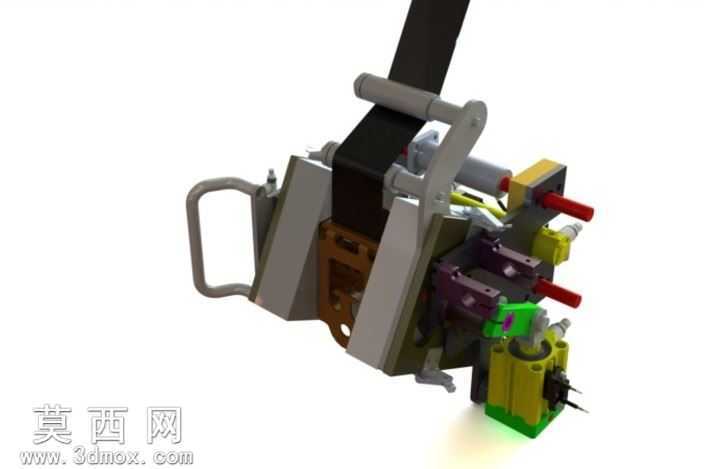

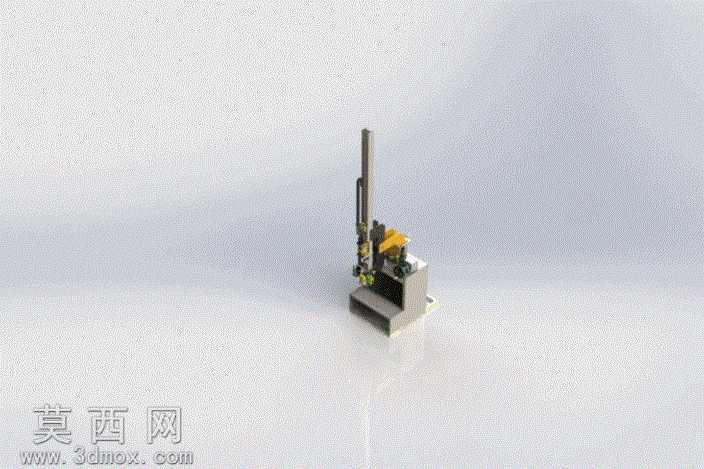

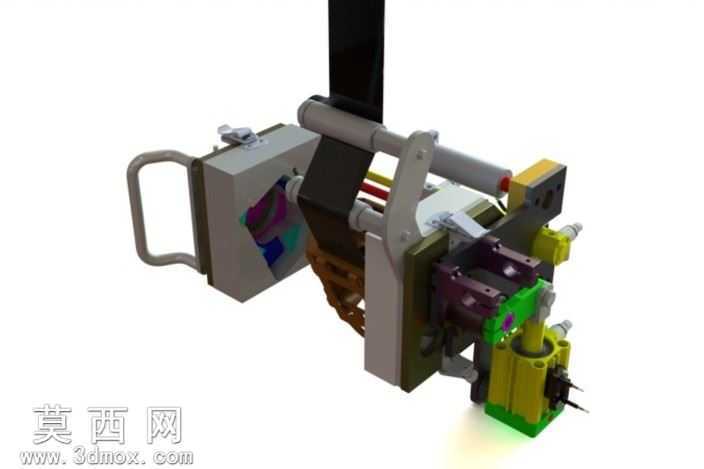

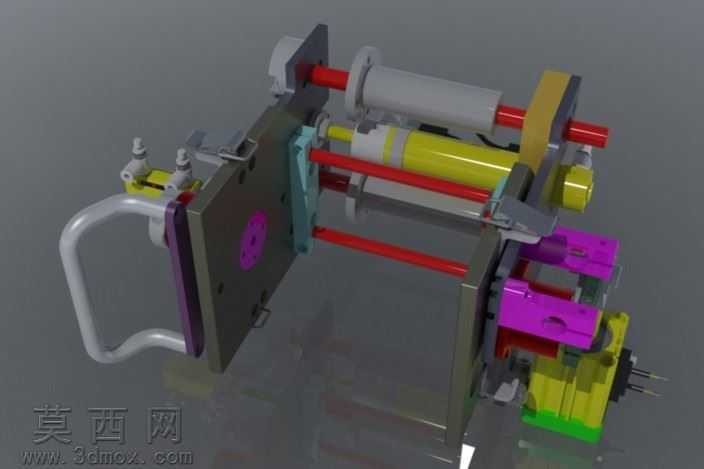

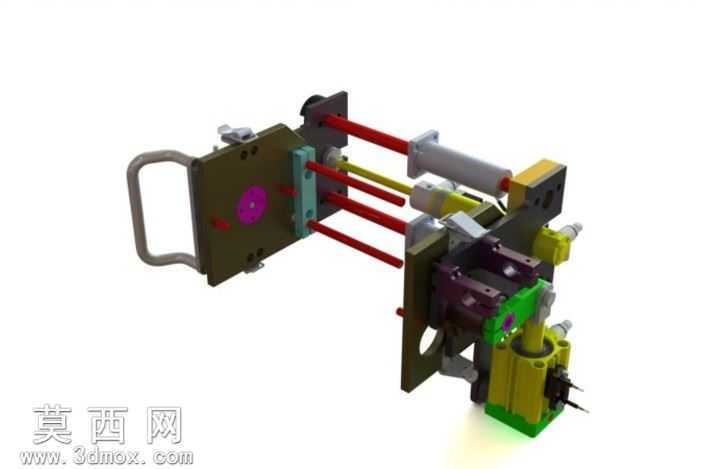

该三维模型为用于安全带牵开器功能检测的专用测试机构，整体采用立式模块化布局设计，建模过程中严格遵循机械装配逻辑，对每一处零部件的配合公差、安装定位关系都做了精准还原。模型主体由底部安装基座、竖向导向立柱、横向执行组件、工件定位载台四大核心部分构成，底部基座采用加厚方箱式结构设计，建模时赋予了哑光磨砂金属材质，表面预留了标准安装孔位，可直接适配生产线工位的固定安装需求；竖向导向立柱搭配线性导轨结构，建模时还原了导轨的滑块配合间隙、安装定位槽细节，材质选用镀铬亮面金属，还原真实工业导轨的表面质感。横向执行组件集成了压合、触发、位移检测三类功能模块，建模时对模块上的紧固件、连接块、触发压头都做了等比例复刻，压头部位采用聚氨酯软质材质渲染，避免测试过程中刮伤待检测工件表面；工件定位载台设置了与安全带牵开器外形完全匹配的仿形定位槽，槽体边缘做了倒角过渡处理，建模时还原了定位销、夹紧卡扣的细节结构，可实现待检测工件的快速装夹定位。整体模型渲染采用工业产品常用的影棚布光方案，主光源从侧上方45度角照射，搭配辅助补光弱化结构阴影，清晰呈现各部件的装配层次与结构细节，不同功能部件采用差异化材质区分，金属结构件、软质接触件、标准紧固件的材质质感区分明确，可直观查看机构的动作逻辑：测试时将待检测的安全带牵开器放置于定位载台完成夹紧固定，竖向驱动组件带动横向执行模块沿导轨下行，触发压头接触工件对应功能点位，模拟实际使用场景下的牵开、锁止动作，完成产品的全功能检测。设计过程中充分考虑了工位操作的人机工程学，机构整体高度适配操作人员站立作业的操作范围，各动作部件的行程设置预留了足够的安全余量，避免动作干涉，同时模块化的组件设计也方便后续根据不同型号的牵开器产品更换对应的定位载台与执行压头，具备较强的通用性，可直接集成到生产线末端的EOL测试工位中，完成产品下线前的功能校验环节。
