多工位转盘式自动化工装夹具结构

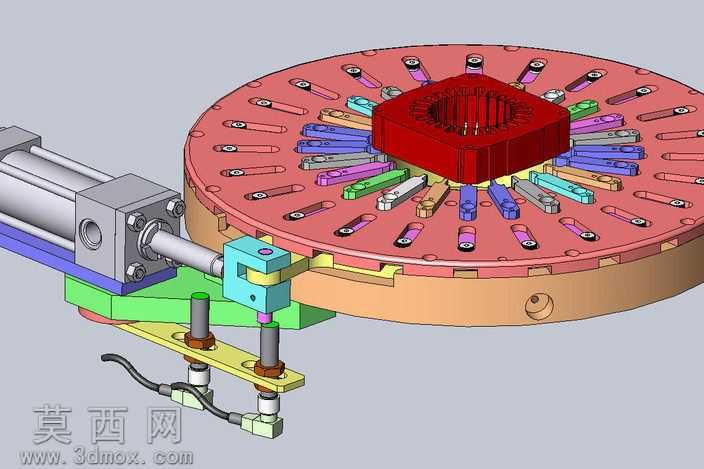

本作品为多工位转盘式自动化工装的三维建模成果，建模阶段通过参数化特征建模方式完成全零件的独立构建，首先对核心的回转转盘主体进行草绘拉伸，精准还原转盘上沿圆周均匀分布的多组定位槽、安装孔位特征，每个工位的定位块、夹持件均按照实际装配尺寸单独建模，保证不同颜色区分的工位组件尺寸公差匹配，避免装配干涉。中心定位座采用八边形内凹结构建模，还原其周向定位的结构特征，表面的防滑齿、安装沉孔均通过阵列、切除特征完成细节刻画，材质赋予阶段为金属结构件分配哑光钢材质，对气动组件的缸筒部分赋予亮面铝合金材质，气管部分赋予半透明黑色橡胶材质，不同工位的夹持块通过差异化的纯色材质区分，既方便识别工位排布，也让整体装配结构的层级更加清晰。气动执行机构部分完整还原了气缸的缸体、活塞杆、安装法兰、连接接头结构，与转盘衔接的拨叉、联动压块部分，建模时还原了铰接轴、复位弹簧、导向柱的细节结构，导向柱上的铜套、限位台阶均做了精细化处理，保证结构运动逻辑符合实际工装的运行原理：气缸活塞杆伸出时，通过联动摆块带动压合机构下行，完成对应工位工件的压紧定位，转盘转位时压合机构抬起，实现工位的快速切换。整体装配过程严格按照实际工装的装配顺序添加配合约束，回转副、移动副、铰接副的约束设置符合机械运动逻辑，可直观演示工装的工位切换、工件压紧的动作流程。设计思路围绕小零件多工序自动化加工的需求展开，采用转盘式多工位布局能够在同一台设备上完成多道工序的同步作业，大幅提升加工效率，周向均匀排布的工位可根据加工工序数量灵活调整，气动驱动的压紧结构动作响应快、夹持力稳定，中心定位结构可保证转盘每次转位的重复定位精度，适配小型精密零件的自动化装配、检测、加工工序的装夹需求，整体结构紧凑，各组件布局合理，无冗余结构，所有受力部件均做了加强结构设计，保证工装长期运行的结构稳定性。
