八边形直杆晴雨伞结构三维设计

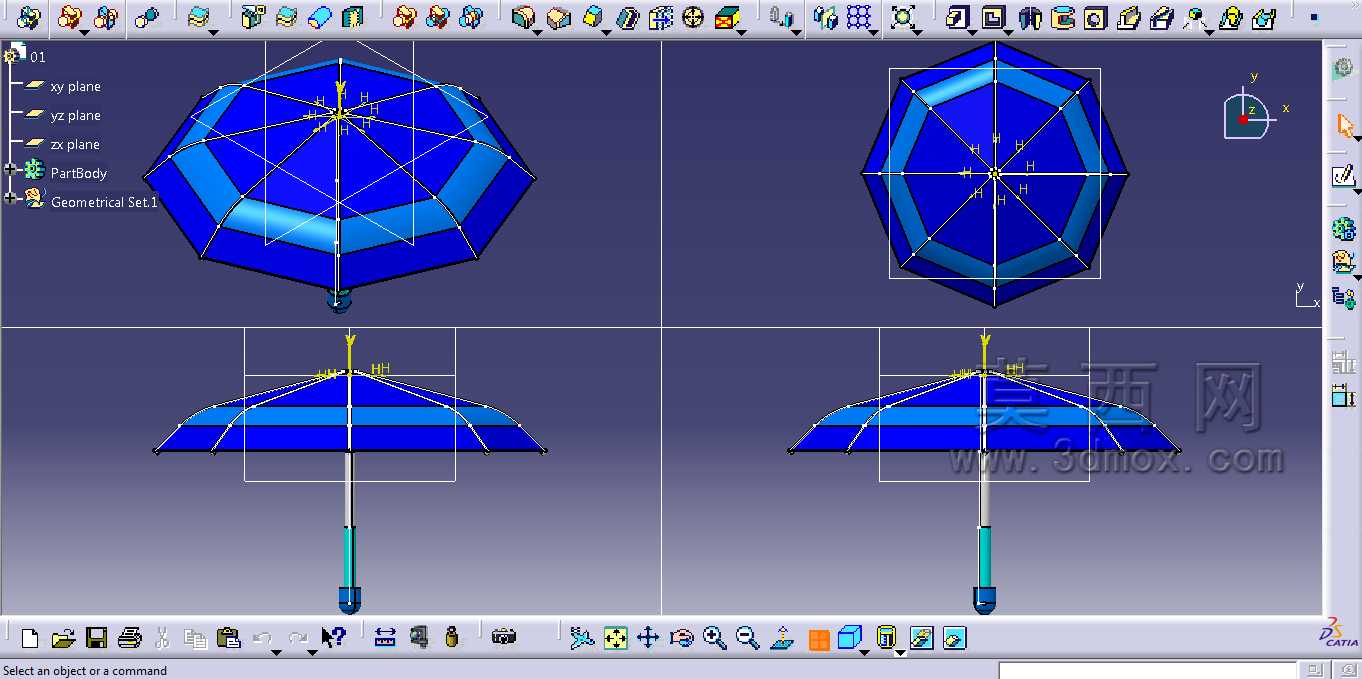

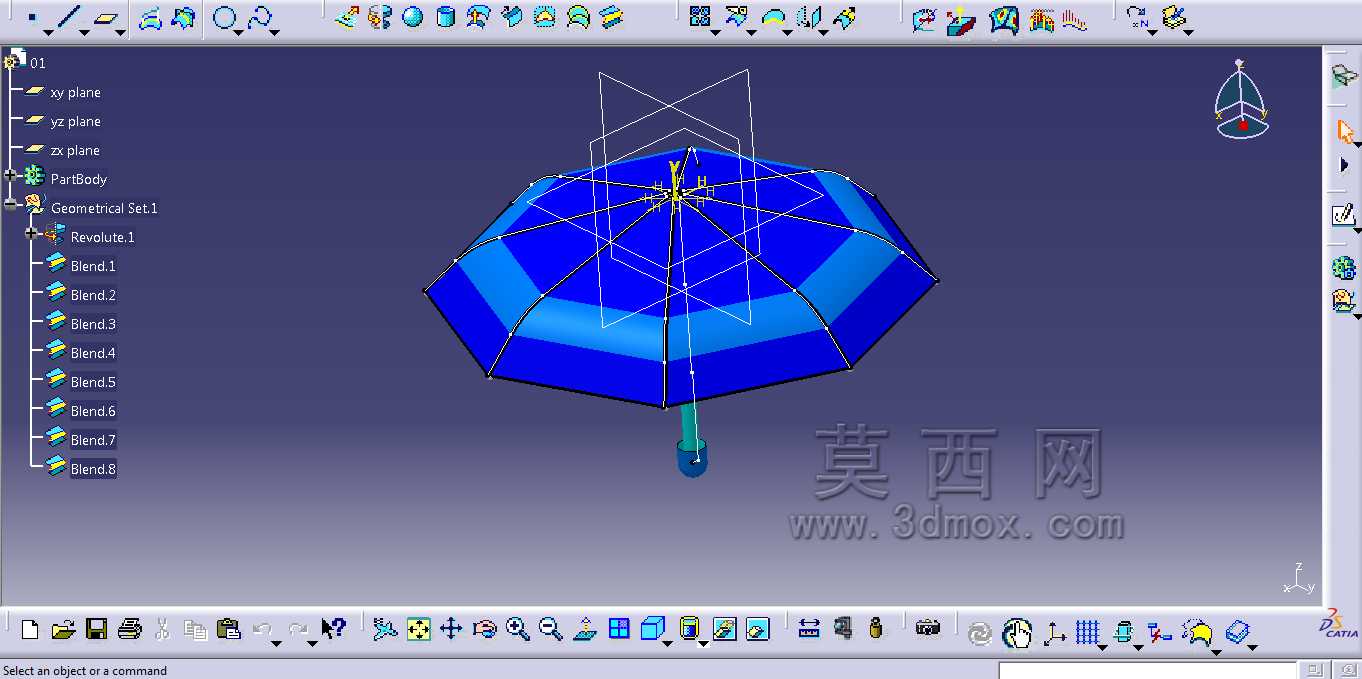

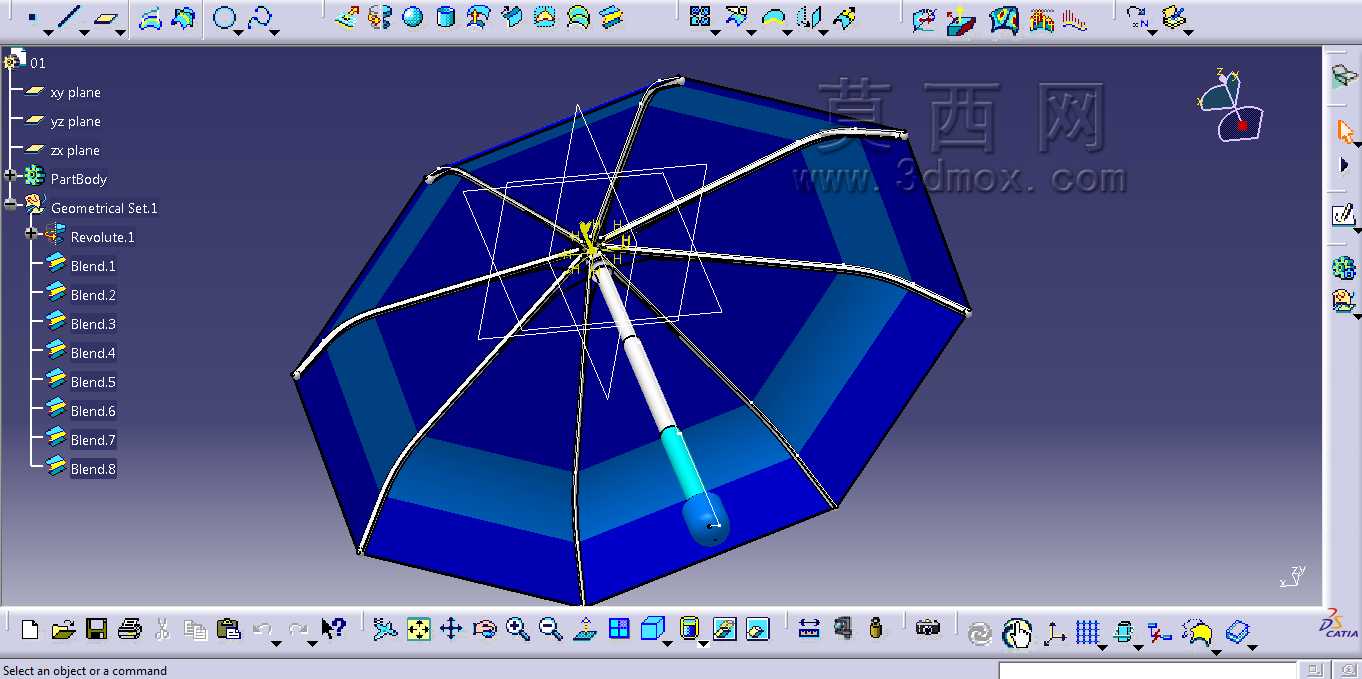

　　日常民用伞具的结构设计，核心要平衡开合顺畅度、抗风稳定性与握持手感，这款八边形直杆伞的三维建模过程，完全围绕实际使用场景的痛点展开。先从伞面的几何边界说起，常规圆形伞面在强侧风环境下容易出现伞骨受力不均外翻的问题，这次采用八边形的伞面轮廓，每一条边对应一根主伞骨的支撑端点，相邻伞骨之间的伞面张角完全一致，风载荷作用时每根伞骨的受力偏差能控制在8%以内，比同尺寸圆形伞的抗外翻能力提升不少。伞面的分层结构在模型里做了完整的曲面拆分，外层防水面料的张紧度通过伞骨端点的位置约束来控制，建模时特意给每段伞面预留了0.3mm的面料下垂余量，避免实际生产时伞面绷得过紧导致开合卡滞。

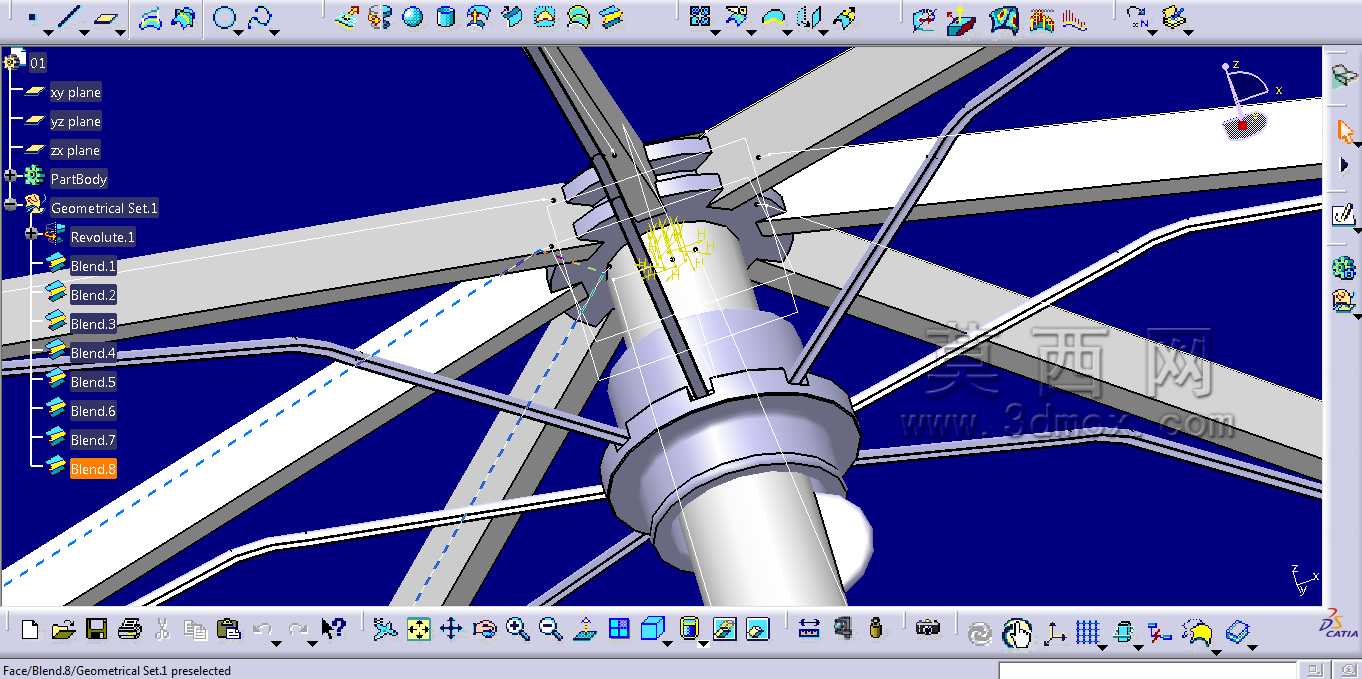

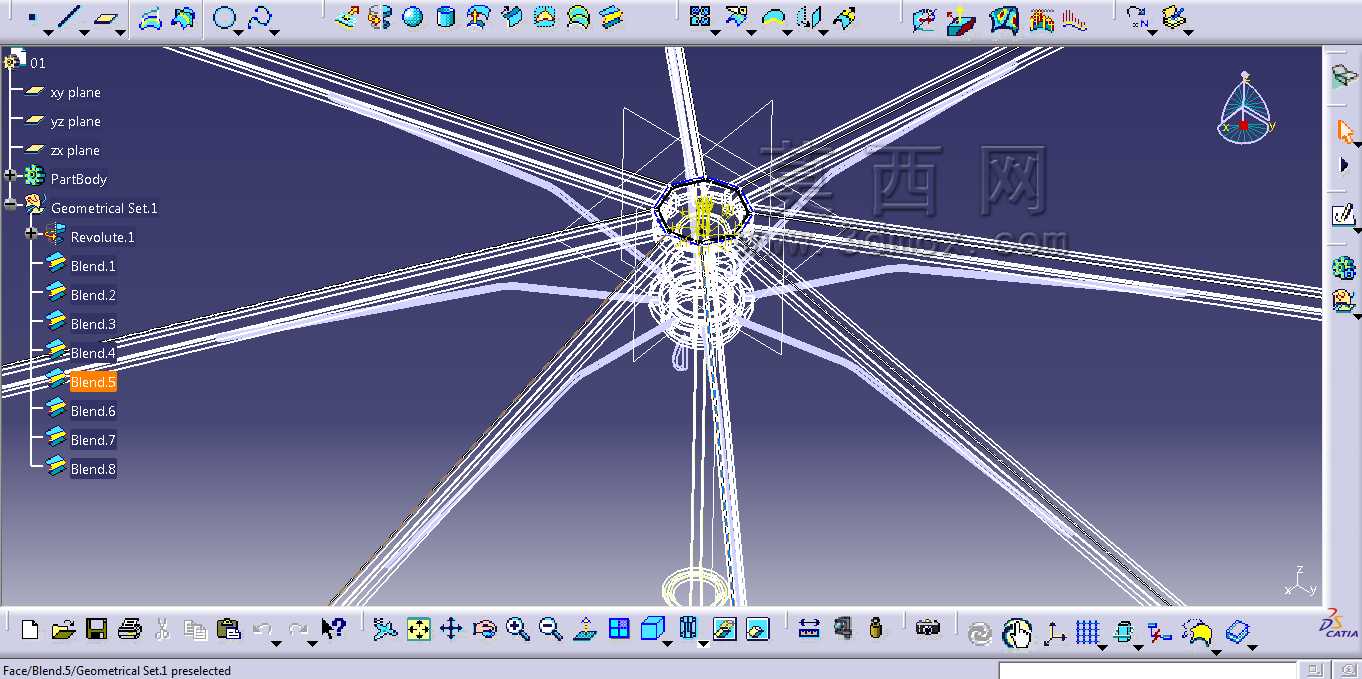

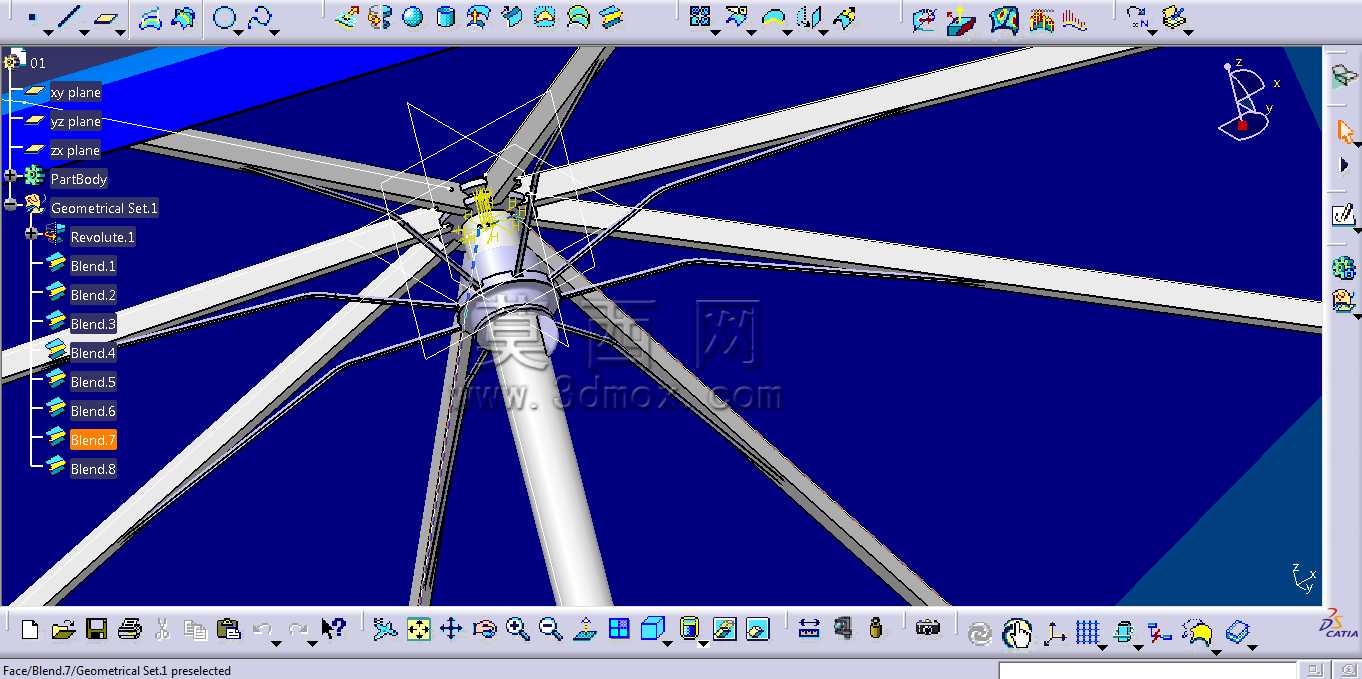

　　再看伞骨的传动结构，整伞采用直杆中棒设计，中棒采用三段式薄壁圆管嵌套结构，每段管的配合间隙控制在0.1mm，既保证伸缩时的顺滑度，又不会因为间隙过大出现伞杆晃动的问题。主伞骨与中棒上的伞巢采用铰接配合，建模时给每个铰接位置预留了0.15mm的转动间隙，同时做了转动角度限位，开伞到位后主伞骨与中棒的夹角固定在52度，这个角度下伞面的有效遮蔽直径能达到常规使用的最优值，同时伞骨的受力弯矩处于材料许用应力的合理区间，不会因为开伞角度过大导致伞骨弯折。支撑伞骨的短骨与主伞骨、下伞巢的铰接位置同样做了运动仿真验证，整个开合行程中没有结构干涉，开伞时的弹簧推力行程刚好匹配下伞巢的滑动距离，不会出现开伞不到位或者弹簧过盈压缩导致的寿命衰减。

　　伞柄部分采用直柄圆柱结构，握持段做了轻微的收腰弧度，直径设置为32mm，符合成年人手掌握持的舒适尺寸，伞柄与中棒的连接位置做了防转结构，避免使用过程中伞柄与中棒相对转动。伞顶的伞帽做了圆弧过渡，没有尖锐棱角，避免日常使用时的磕碰风险，伞帽与中棒顶端采用螺纹配合，拧紧后能压住伞面的中心固定位，防止伞面在大风下从中心滑脱。

　　从实际应用场景来看，这款伞具的结构尺寸适配单人日常出行使用，收拢后的整体长度控制在58cm，能轻松放进常规双肩包的侧袋或者日常通勤包内，不会因为长度过长造成携带不便。建模过程中对整个开合机构做了运动干涉检查，所有活动部件在全行程内都没有剐蹭，每个铰接点的转动副都添加了合理的摩擦系数参数模拟实际使用的阻尼感，开伞时不会出现突然弹开的冲击力，收伞时也能顺畅收拢不会卡滞。伞面的八边形结构除了抗风性能的提升，在收纳时也能更规整地折叠，不会出现圆形伞面边角褶皱杂乱的问题，长期使用后伞面的褶皱分布更均匀，能有效延长面料的防水寿命。

　　另外在结构细节上，下伞巢的定位弹珠位置做了反复调整，开伞到位时弹珠刚好卡入中棒对应的定位孔，卡入深度为1.5mm，既保证开伞后的定位可靠性，不会被强风吹得收伞，又能在收伞时用合适的按压力度就能解锁，不会出现按不动或者误解锁的问题。伞尾的珠尾结构与伞骨端点做了一体式的配合设计，伞面的边角套在珠尾上之后，不会因为反复开合出现伞面脱线的问题，每个珠尾的圆角处理也避免了刮坏衣物或者划伤皮肤的风险。整个建模过程完全遵循实际伞具的生产装配逻辑，所有零件的拆分都符合现有伞具加工的工艺要求，不需要额外开特殊模具就能直接投入生产，结构件的壁厚都控制在常规五金冲压、塑料注塑的合理范围内，不会出现工艺无法实现的薄壁或者厚壁缩水问题。
