适配HP粉末罐的高压聚实清洗喷嘴结构

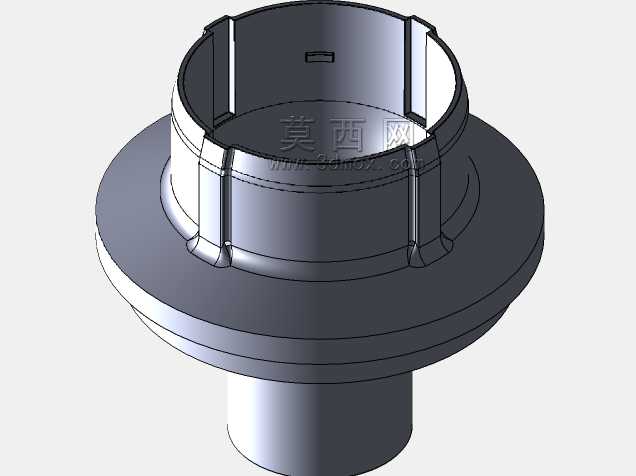

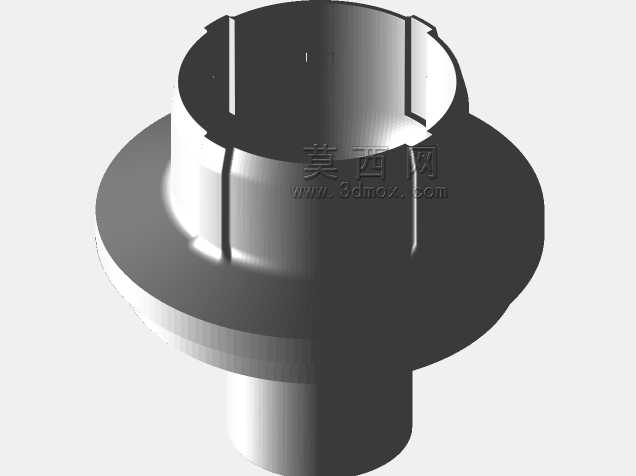

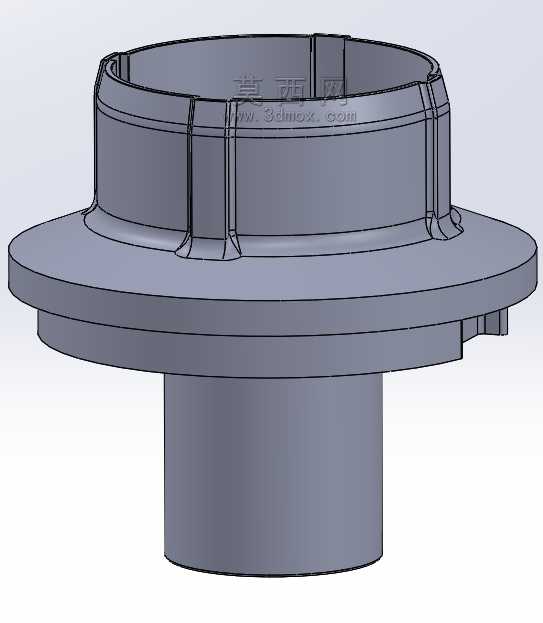

　　在粉末类物料存储与取用的工业场景中，罐体内部残留物料的清理一直是现场运维容易忽略却直接影响物料利用率的细节，尤其是HP粉末罐这类常用于精细粉体存储的容器，长期使用后第四气囊位置容易积存残留粉体，常规的吹扫配件要么压力不足无法撼动结块残留，要么喷射流道分散无法精准对准死角，这款喷嘴的设计初衷就是针对性解决这类罐体残料取用的痛点。从实际安装适配的角度看，这款喷嘴采用上下分段的同轴结构，上部为带周向定位凸筋的插接段，凸筋沿圆周均匀分布，既可以在插入罐体对应接口时起到周向防转的作用，又能和接口内壁的卡槽配合形成轴向限位，避免高压喷射过程中喷嘴受反冲力脱出；上部插接段的外径与罐体预留接口的内径采用间隙配合，装配时无需额外紧固件，

　　直接推入即可完成定位，现场更换时不需要专用工具，运维效率更高。下部为同轴的喷射直管段，流道采用等径直孔设计，高压流体从上部腔体进入后，经过流道过渡段的收敛压缩，从下端出口喷出时可以形成聚实的柱状射流，相比常规的锥形喷嘴，这种直孔聚实流道的射流发散角更小，在相同入口压力下，射流到达罐体内壁残留位置时的动压损失更低，足以冲散附着在气囊褶皱位置的结块粉体。中间的法兰式凸缘是整个喷嘴的安装定位基准，凸缘的下端面为平面，装配时贴合罐体接口的上端面，形成轴向的安装限位，凸缘外径大于接口外径，既可以避免喷嘴整体掉入罐体内部，又能在凸缘和罐体端面之间加装密封垫片，防止高压流体从装配间隙泄漏。从功能特性上看，这款喷嘴兼顾了高压喷射与残料聚拢的作用，

　　当高压气体或者清洗流体从喷嘴喷出时，集中的射流可以先将结块的残留粉体冲散，随后流体在罐体内形成的环流会带动散落的粉体向罐体出料口位置聚拢，不需要操作人员打开罐体进行人工清理，就能将第四气囊位置积存的最后一部分残料彻底带出，大幅降低粉体物料的浪费。在设计过程中，特意将上部插接段的凸筋做了圆角过渡处理，避免装配时凸筋的尖锐边缘刮伤罐体接口的密封内壁，同时凸筋的高度控制在合理范围，既保证足够的周向抗扭强度，又不会因为凸筋过高导致装配阻力过大。下部喷射段的长度经过适配调整，确保喷嘴安装完成后，出口位置正好对准罐体内部容易积料的第四气囊区域，不需要额外调整喷射角度，装配到位后即可获得最佳的喷射覆盖效果。流道内壁做了光滑过渡处理，

　　没有台阶或者锐角结构，减少高压流体在流道内部的压力损失，同时避免粉体颗粒在流道内部积存造成堵塞。从实际使用场景来看，这款喷嘴除了适配HP粉末罐的残料清理，也可以用于其他类似结构的粉体存储罐体、小型密闭腔体的内部定点清理，只要接口尺寸匹配，就可以直接替换原有喷嘴使用，高压聚实的射流特性也让它可以兼顾腔体内部的吹扫清理、少量残留液体的冲排等功能。在结构强度方面，整体采用一体式结构设计，没有拼接焊缝或者装配缝隙，高压工况下不会出现结构开裂或者泄漏的问题，周向分布的凸筋也提升了上部插接段的结构刚度，长期受高压流体反冲也不会出现变形。安装边界上，需要保证罐体接口的端面平整，没有明显的凸起或者凹陷，确保法兰凸缘和端面贴合紧密，上部插接段的插入深度要满足凸缘完全贴合端面的要求，避免插入过浅导致密封失效，下部喷射段周围需要预留足够的空间，避免和罐体内部的其他结构件发生干涉，影响射流的喷射路径。
