菲亚特车型进气歧管结构三维设计

　　在小排量乘用车动力系统的进气端设计中，进气歧管承担着将稳压腔来流均匀分配至各气缸进气道的核心作用，这款适配菲亚特903、843系列机型的进气歧管，在结构设计上充分兼顾了小排量动力舱的紧凑布局要求与各缸进气均匀性的性能指标。从实际装车场景来看，这类歧管多用于A0级家用乘用车的自然吸气动力单元，安装位置位于发动机缸盖进气侧，上方需预留与进气稳压腔、节气门体的连接空间，侧方要避让点火线圈、喷油器线束以及发动机悬置的安装点位，下方则要留出与缸盖进气道对接的密封面操作空间，整体外轮廓的异形曲面完全是围绕周边部件的边界约束迭代出来的，没有多余的冗余结构。

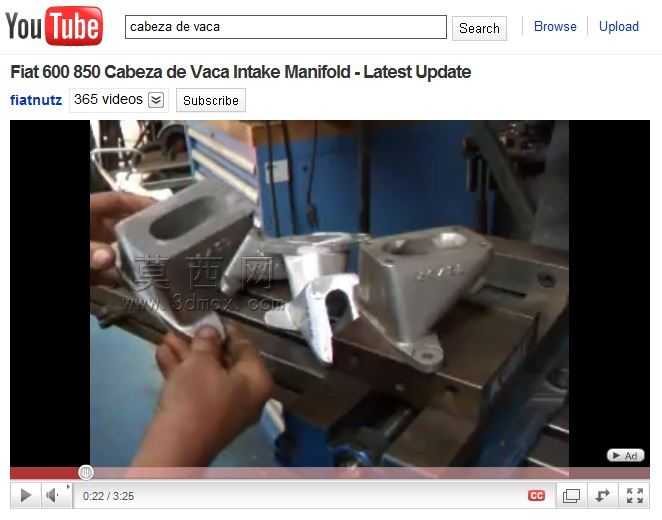

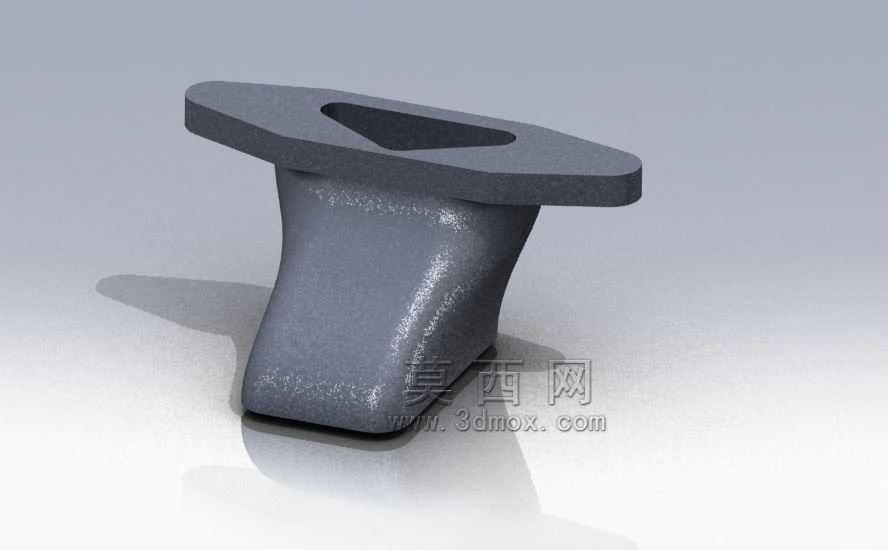

　　从功能特性上看，这款歧管的上部法兰采用了类三角的异形安装面，中间开设的大尺寸通孔为进气主流通孔，法兰面的平面度公差需要控制在0.1mm以内，才能保证与上游稳压腔连接时的密封可靠性，避免出现进气泄漏导致的空燃比偏差问题。歧管的主体流道采用了渐变截面的弯管结构，从上部法兰的入口到下部与缸盖对接的出口，流道截面逐步收缩，同时弯角处做了大圆角过渡处理，尽可能降低进气过程中的流动阻力，减少气流在弯角处形成的涡流区，提升充气效率。不同于多缸独立歧管的分体式结构，这款歧管采用了单流道集成式的结构设计，对应小排量三缸或两缸机型的进气分配需求，流道内壁的粗糙度要求控制在Ra3.2以下，减少壁面对气流的摩擦阻力。

　　在设计思路的迭代过程中，首先需要锁定的是与缸盖对接的安装边界，包括安装螺栓的孔位坐标、密封面的角度、进气道入口的直径尺寸，这些参数是与缸盖硬连接的约束条件，不能随意调整。在此基础上，结合动力舱内的周边部件数模进行包络分析，确定歧管外轮廓的最大允许边界，避免装车后与周边部件出现运动干涉，比如发动机在悬置上的跳动量通常在±15mm左右，歧管与周边线束、水管的最小间隙需要保留8mm以上的安全距离。流道的中心线设计需要兼顾进气阻力与各缸进气的均匀性，对于这类小排量机型，歧管的长度设计直接影响发动机的扭矩输出特性，这款歧管的流道有效长度经过匹配计算，能够在发动机中低转速区间形成较好的进气谐振效应，提升低速扭矩输出，更适配家用车型的常用工况。

　　从安装接口的细节来看，上部法兰的三个边角位置预留了螺栓安装凸台，凸台的厚度足够保证螺栓拧紧时的结构强度，不会出现安装面压溃变形的问题。下部与缸盖连接的端面同样设计了集成式的密封法兰，法兰上的定位销孔与缸盖上的定位销配合，能够保证歧管安装时的位置精度，避免流道对接出现错位导致的进气阻力上升。歧管的主体壁厚设计为均匀的3mm，既能够满足进气负压下的结构强度要求，避免发动机高转速工况下歧管被吸扁变形，又能控制整体重量，符合乘用车轻量化的设计趋势。材质选用上这类歧管通常采用改性尼龙材质注塑成型，相比传统的铝合金歧管重量更轻，内壁光滑度更好，同时具备足够的耐热性与耐老化性能，能够适应发动机舱内的高低温交变工况。

　　在实际的维修与改装场景中，这款歧管的结构设计也充分考虑了拆装便利性，上部的安装螺栓操作空间充足，不需要拆卸周边的其他附件就可以完成歧管的拆装作业，密封面的设计也兼容常规的密封垫安装，不需要额外打胶就可以实现可靠密封。对于三维建模从业者来说，这类异形曲面的进气歧管建模，核心在于先搭建流道的中心线骨架，再通过多截面曲面生成流道主体，之后结合安装边界生成法兰与安装凸台结构，最后进行壁厚抽壳与圆角处理，建模过程中需要时刻关注各部位的壁厚均匀性，避免出现壁厚突变导致的注塑成型缺陷，同时要保证所有安装面的平面度与孔位精度符合装配要求。
