福特OHV发动机用滚轮式滚筒升降部件

　　在小排量OHV发动机的配气机构布局中，这类滚筒升降部件承担着将凸轮轴旋转运动转化为气门直线往复运动的核心传动作用，区别于传统平底挺柱，滚轮式的结构设计能大幅降低凸轮与挺柱接触面的滑动摩擦损耗，尤其在高转速工况下，能有效减少接触面的摩擦热积累与磨损量，延长配气机构的整体维护周期。从实际装车场景来看，这类部件早期大量搭载在福特旗下多款小排量OHV动力单元中，后续随着SOHC、DOHC顶置凸轮轴结构的普及，挺柱与凸轮的布置位置发生变化，但这类滚轮升降结构的核心摩擦优化思路，依然被沿用在不少顶置凸轮轴发动机的气门挺柱设计中。

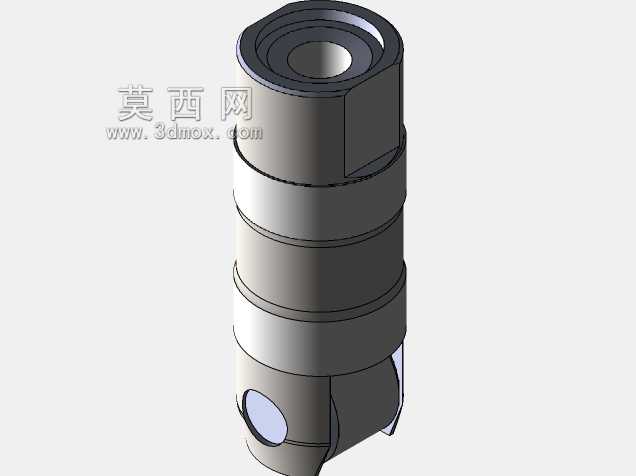

　　从结构设计逻辑来看，该部件整体采用圆柱段阶梯式外形，主体为多道等径圆柱环带结构，一端设置带销轴孔的滚轮安装槽，用于镶嵌圆柱滚轮与固定销轴，装配后滚轮可绕销轴自由转动，工作时滚轮外圆面与凸轮型线直接接触，将凸轮的旋转顶升动作通过挺柱本体传递给推杆，最终驱动摇臂完成气门的开启与闭合。多道环带的结构设计并非单纯的减重考量，每一道环带的外圆面都与缸体上的挺柱安装孔形成滑动配合副，多段支撑的结构能有效避免挺柱在往复运动过程中出现卡滞、偏磨的问题，即使在凸轮侧向力的作用下，也能保持挺柱的运动直线度，保证气门升程的精度符合设计要求。

　　在安装边界尺寸上，该部件的最大外圆直径需要与缸体挺柱孔的加工尺寸保持严格的公差配合，通常采用H7/f6的间隙配合标准，既保证往复运动的顺畅性，又避免间隙过大导致的机油泄漏量超标。部件的总长度需要匹配凸轮基圆位置到推杆下端面的距离，保证冷机装配状态下预留合适的气门间隙，避免热机后部件膨胀导致气门关闭不严。端部的滚轮销轴孔与主体轴线的垂直度公差需要控制在0.02mm以内，否则会导致滚轮转动卡滞，出现局部异常磨损，甚至引发凸轮型面的点蚀失效。部件内部集成了油道连通结构，发动机主油道的压力机油会通过缸体上的油孔进入挺柱环带之间的储油槽，一方面为挺柱外圆与安装孔的摩擦面提供润滑，另一方面会通过内部油道进入滚轮销轴位置，为滚轮的转动提供持续的润滑与冷却，避免高速工况下滚轮出现干摩擦烧蚀的问题。

　　从实际使用的工况适配性来看，这类滚筒升降部件的本体通常采用合金冷激铸铁材质，表面经过淬火处理达到较高的硬度，匹配的滚轮采用轴承钢材质，表面粗糙度控制在Ra0.8以下，能承受凸轮顶升过程中的周期性冲击载荷。在三维建模过程中，需要重点关注凸轮型线与滚轮接触的运动轨迹校核，避免出现滚轮与凸轮型面的干涉，同时要验证挺柱在最大升程位置时，最下端的环带依然保留足够的支撑长度，不会出现挺柱从安装孔中脱出的风险。另外，环带之间的储油槽宽度与深度需要经过流量校核，保证不同转速下都有足够的机油流量到达摩擦面，同时不会因为机油泄漏量过大导致主油道压力过低，影响发动机其他摩擦副的润滑效果。

　　在结构优化的细节上，该部件的非配合面采用了倒角与圆弧过渡设计，避免应力集中导致的部件断裂风险，尤其是滚轮安装槽的根部位置，采用了R角过渡处理，能有效分散周期性载荷带来的应力集中。部件的上端面与推杆接触的位置设计了凹坑定位结构，能保证推杆下端的球头始终与挺柱端面保持对中，避免推杆在运动过程中出现偏斜脱落的问题。这类结构的设计参数需要经过多轮台架试验验证，在不同转速、不同机油温度的工况下，都要保证气门升程的误差控制在设计允许范围内，同时摩擦损耗、磨损量都要达到发动机的全生命周期设计要求。
