RJ45网口插座连接器三维结构设计

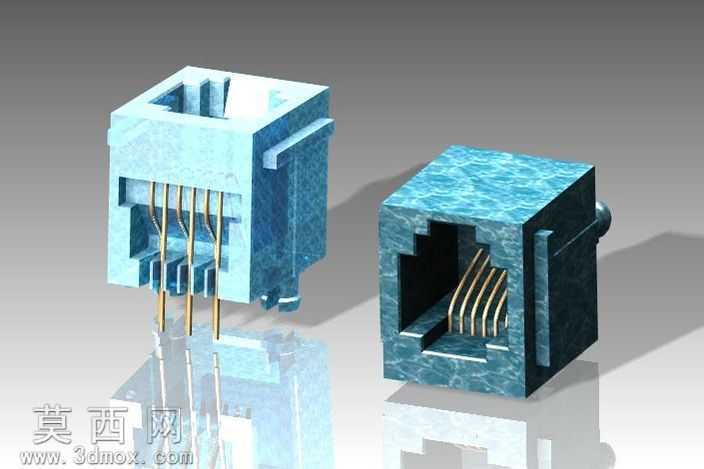

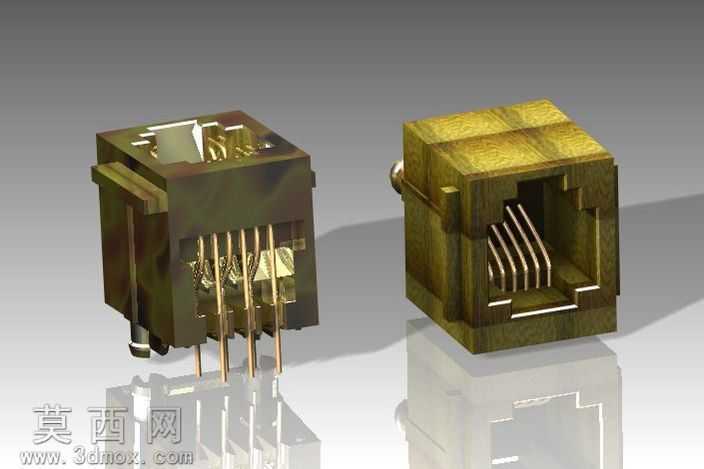

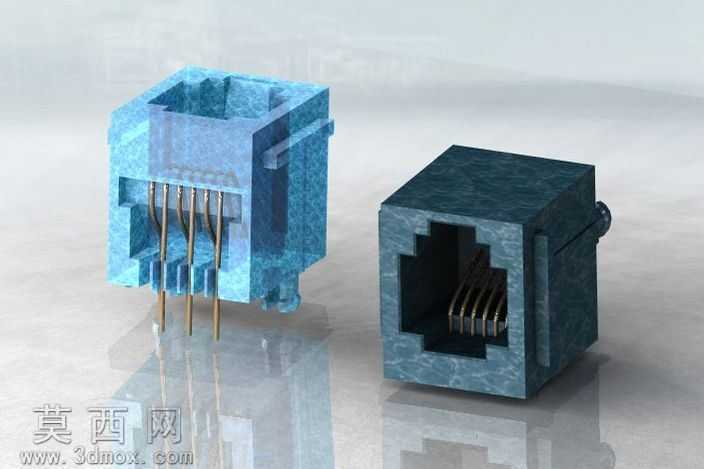

本模型为RJ45网口插座连接器，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循网络接插件的通用尺寸规范，对塑胶基座、金属插针、屏蔽壳体、定位卡扣等核心结构进行了1:1比例还原。建模阶段先绘制塑胶基座的主体轮廓草图，通过拉伸、切除、拔模等特征完成基座腔体的构建，预留出插针安装槽、卡扣定位槽与PCB板插装引脚的让位空间，确保基座各壁厚均匀，符合注塑成型的工艺要求，避免出现壁厚突变导致的注塑缺陷。金属插针部分采用扫描特征完成折弯形态建模，精准还原插针接触端的弧形接触结构与焊接端的直插引脚形态，插针排布严格遵循RJ45接口的8P8C线序规范，每根插针的间距、伸出长度、折弯角度都经过尺寸校验，保证公头插入时的接触可靠性。屏蔽壳体部分通过钣金特征建模，还原壳体的包裹形态、侧边固定弹片与尾部定位柱，壳体表面做了纹理材质处理，模拟金属冲压件的表面质感，塑胶基座部分赋予半透明带纹理的材质效果，清晰展现内部插针的排布结构。渲染阶段采用双视角展示方案，分别呈现连接器的插接口端面与焊接引脚端面，搭配反光地面突出模型的立体结构，材质设置上区分塑胶绝缘件与金属导电件的质感差异，塑胶件调整了粗糙度与透明度参数，金属件调整了反射率与金属度参数，让不同部件的材质区分度清晰。设计过程中充分考虑连接器的实际装配需求，各部件之间预留了合理的装配间隙，插针与基座的过盈配合量、壳体与基座的卡扣配合量都经过模拟校验，确保模型可直接用于结构验证、装配演示与3D打印打样，完整还原了卧式插装网口连接器的全部结构细节，可用于电子设备接口设计参考、教学演示或产品开发的结构验证使用。
