手持式便携强光照明手电筒结构设计

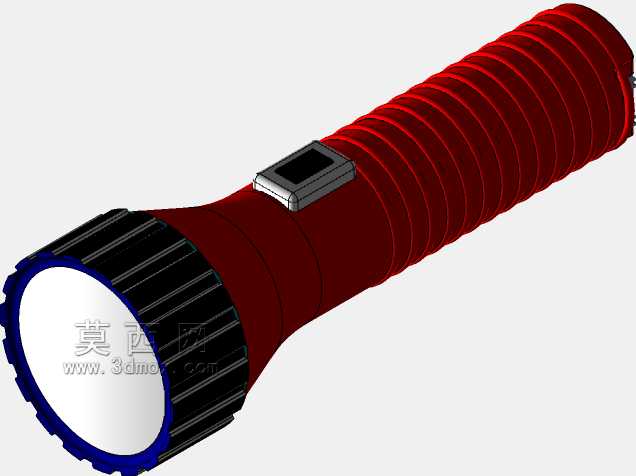

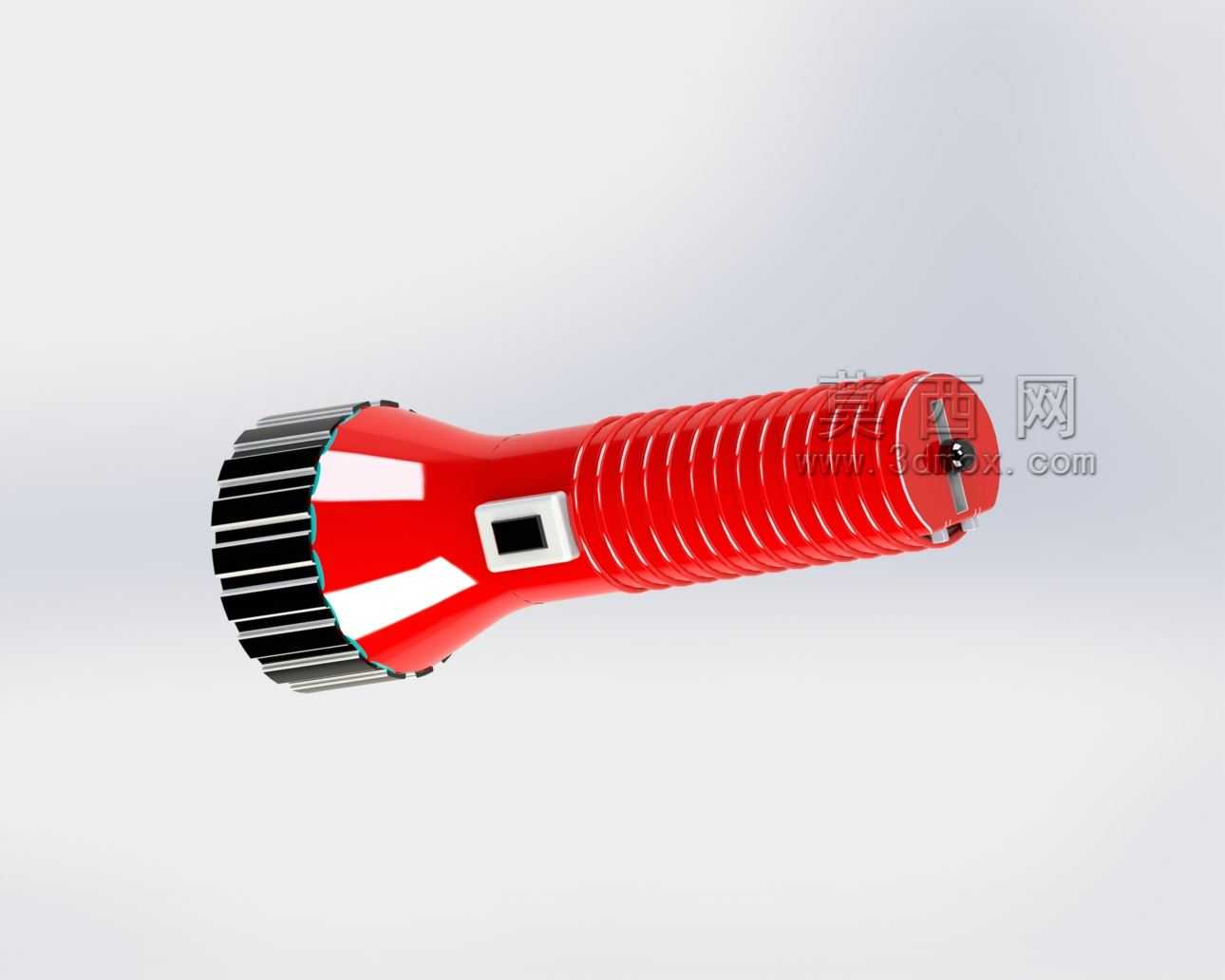

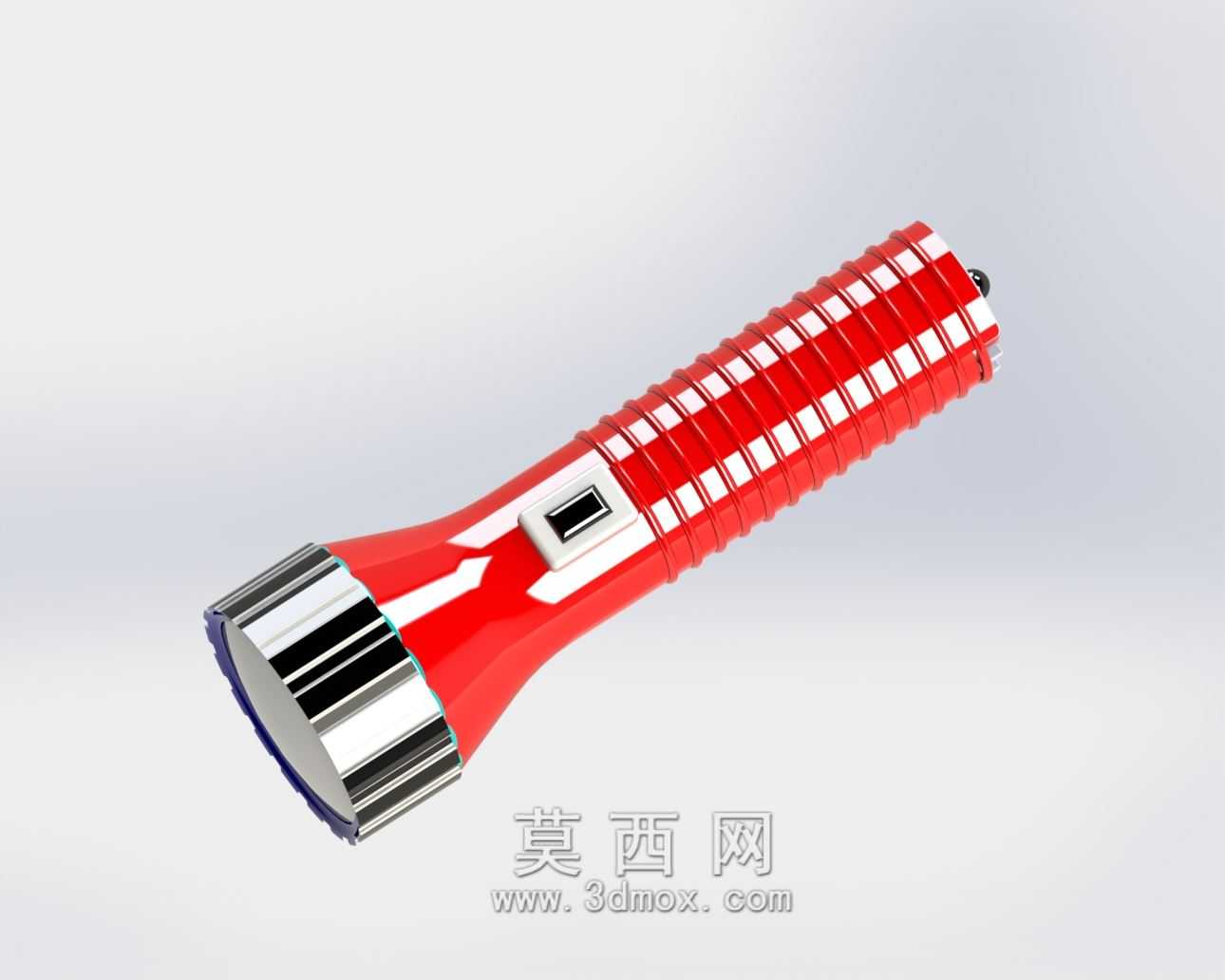

　　这款手持照明设备的结构设计，首先围绕户外作业、家庭应急、夜间巡检这类高频使用场景展开，在握持手感、操作逻辑、防护性能上做了多轮结构迭代。从整体结构来看，筒身采用带防滑凸棱的分段式设计，每道凸棱的间距控制在8mm，刚好匹配成年人手指自然弯曲的指节间距，长时间握持不会产生硌手的疲劳感，筒身主体直径设置为38mm，适配绝大多数成年人的手掌握持围度，即便是佩戴薄款劳保手套操作，也能稳定持握不会打滑。筒头位置采用多圈金属压圈结构，压圈内侧预留了2mm的密封胶圈安装槽，装配时可嵌入丁腈橡胶密封圈，实现IPX4级别的防泼溅能力，应对户外突发降雨、作业现场溅水的场景都能稳定工作，不会因为少量进水导致电路故障。灯头部分的金属压圈同时承担了镜片保护、

　　灯杯固定的作用，压圈高出透明镜片1.5mm，即便手电筒不慎从1.2米高度跌落，接触面首先接触金属压圈，不会直接磕碰透明PC镜片，降低镜片碎裂的风险。开关按键设置在筒身握持区域的拇指自然落点位置，按键采用内凹式方形设计，按键表面做了防滑纹理，按键的触发行程设置为1.2mm，触发力度控制在5N，既不会因为放在包内误触点亮消耗电量，也能在单手持握时用拇指轻松按动切换档位，不需要调整持握姿势。筒身尾部预留了挂绳安装孔，孔位做了R1的圆角过渡，避免穿入的尼龙挂绳长期使用被锐边磨断，挂绳孔的承重设计达到5kg，即便是挂在安全腰带、背包挂点上，也不会因为颠簸出现断裂脱落的问题。内部结构上，灯杯采用抛光铝制反光杯，反光角度经过多次校准，

　　聚光状态下的中心光斑照射距离可达百米以上，同时在反光杯边缘做了漫反射纹理处理，避免光斑边缘出现过硬的明暗分界，在近距离照明时不会产生明显的视觉暗区，适配夜间巡检时近距离查看设备铭牌、管路标识的使用需求。筒身内部的电池仓采用同轴定位结构，电池装入后不会因为晃动出现接触不良的问题，电池仓的正负极接触片采用磷青铜镀镍材质，导电性能稳定，同时具备一定的弹性余量，即便是电池因为长期使用出现轻微的尺寸公差，也能保证稳定接触，不会出现接触断电的情况。筒身的前后连接位置都采用了梯形螺纹结构，螺纹配合长度达到6圈，连接强度足够承受日常使用中的拧动、拉扯，螺纹位置预留了润滑脂存储槽，长期反复拆装更换电池也不会出现螺纹卡顿、滑牙的问题。从安装边界来看，

　　这款手电筒的总长度控制在165mm，筒头最大直径45mm，常规的工具包侧袋、工作服口袋都能轻松放入，不会因为尺寸过长凸出袋口影响行动。在结构细节上，筒身的防滑凸棱不仅起到防滑作用，每道凸棱之间的凹槽还能增加筒身的散热面积，手电筒长时间高亮工作时，LED灯珠产生的热量可以通过铝制灯杯传导到筒身，再通过凸棱结构增加和空气的接触面积，加快热量散发，避免内部电路因为温度过高出现寿命衰减。灯头位置的金属压圈采用滚花工艺处理，需要更换镜片或者清理灯杯内部灰尘时，徒手就能拧下压圈，不需要借助额外的工具，日常维护十分方便。开关按键的周边做了0.5mm的凸起围边，进一步降低口袋内误触的概率，同时围边可以阻挡灰尘、汗液顺着按键缝隙进入筒身内部，提升内部电路的使用寿命。这款手电筒的结构设计没有冗余的装饰部件，所有的外形结构都服务于实际使用功能，每一处尺寸、倒角、纹理的设计都经过实际握持、跌落、防水测试验证，能够满足户外作业、家庭应急、安保巡检等多场景的使用需求，结构简单可靠，零部件通用性强，后期维护更换配件的成本很低，适合批量生产装配。
