米17直升机尾梁尾桨结构三维建模

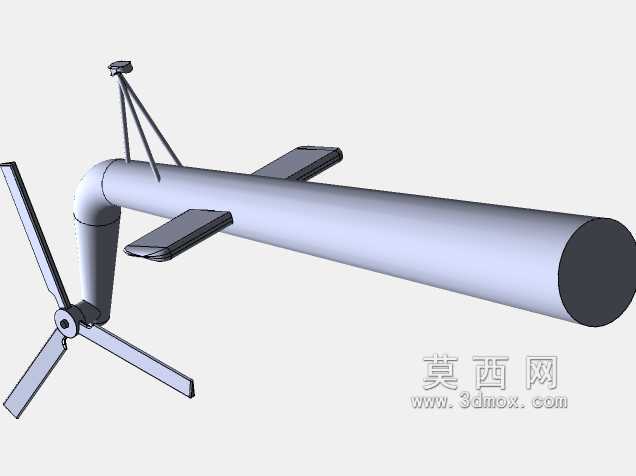

　　在通用航空装备的结构设计体系中，直升机尾部组件是直接影响整机飞行稳定性、航向操纵效率的核心功能段，本次呈现的米17尾部结构三维模型，完整还原了该型直升机尾段的核心构型与装配逻辑，可直接用于航空结构教学、维修模拟训练、改装方案验证等多个工程场景。从实际使用场景来看，米17作为多用途中型运输直升机，其尾部组件需要在高原、高温、复杂气象等多种严苛工况下持续工作，既要承担尾桨产生的侧向反扭矩传递作用，还要为平尾、垂尾、尾撑等附属构件提供可靠的安装基准，同时还要兼顾尾传动系统的走线、维护通道预留等实际需求，因此该段结构的设计合理性直接决定了整机的飞行安全边界。从结构功能特性来看，该模型完整复现了尾梁的变径管状主体构型，

　　尾梁作为连接机身中段与尾部操纵面的核心承力构件，采用大长径比的薄壁筒型结构，在保证足够抗弯、抗扭刚度的同时，尽可能降低结构自重，避免整机重心过度后移。尾梁前端设置有与机身对接的法兰式连接接口，接口处的安装孔位、贴合面精度都按照实际装配公差做了还原，能够直观展示尾段与机身的对接装配关系。尾梁上安装的水平安定面采用对称翼型构型，安装角经过匹配设计，能够在直升机前飞过程中提供稳定的俯仰力矩，抵消旋翼下洗流带来的头部上仰趋势，平尾与尾梁的连接支架采用三角支撑构型，通过三个连接点将平尾的气动载荷均匀传递到尾梁筒壁上，避免局部应力集中导致的结构疲劳。尾梁末端的弯段结构是尾桨安装的核心基座，该段采用一体化弯折成型的承力结构，

　　内部预留有尾传动轴的安装通道，能够将主减速器输出的动力传递到尾桨减速器，驱动尾桨旋转产生平衡主旋翼反扭矩的侧向力。尾桨采用四叶铰接式构型，桨叶的翼型、安装角都按照实际气动设计参数还原，桨毂中心与尾梁轴线的相对位置经过精准匹配，既保证尾桨旋转时的气动效率，又避免尾桨流场与尾梁、平尾产生过度的气动干扰，降低飞行过程中的振动水平。尾梁上部设置的尾撑杆安装座，用于连接尾斜梁支撑结构，进一步提升尾段整体的结构刚度，在直升机做大过载机动动作时，能够有效降低尾段的结构形变，保证尾桨的操纵精度。从设计思路层面来看，该尾部结构的设计始终围绕减重、承力、维护性三个核心维度展开，薄壁筒型尾梁采用硬铝材质的蒙皮加内部桁条的构型，

　　在保证结构强度的前提下将自重控制在合理区间，所有外部构件的连接点都设置在尾梁内部的加强框位置，避免蒙皮直接承受集中载荷。维护性设计上，尾梁侧面预留有多处检查口盖的安装位置，能够方便地对内部的尾传动轴、操纵钢索、航电线缆进行日常检查与维护，不需要大面积拆解结构。从安装边界与尺寸匹配来看，尾梁的总长、管径变化梯度、各附件的安装位置都严格参照实机测绘参数还原，尾桨旋转平面与尾梁末端的安全距离符合航空设计规范，避免桨叶在工作过程中与尾梁结构发生碰擦，平尾的展长、安装高度也与实机参数一致，保证气动特性的还原度。在实际工程应用中，这类高精度的尾部结构模型可用于直升机维修培训的教具开发，帮助机务人员快速熟悉尾段的结构组成与装配关系，也可用于飞行模拟设备的视景与动力学仿真建模，提升模拟训练的真实感，还能作为通用直升机尾段结构设计的参考案例，帮助设计人员理解成熟机型的结构设计逻辑，规避构型设计阶段的常见问题，比如尾桨与尾翼的气动干扰、承力结构的应力集中、维护通道预留不足等实际工程问题。
