国际象棋棋子车立体结构设计

　　这款国际象棋车形棋子的三维结构设计，首先需要匹配棋类产品的实际使用场景，不管是日常休闲对弈场景、专业棋类赛事配套用品，还是文创类收藏棋具套装、桌面装饰摆件领域，这类棋子都需要兼顾握持手感、摆放稳定性与外观辨识度。从实际使用的功能特性来看，作为国际象棋里攻防权重较高的棋子，车的造型需要在一众棋子里具备足够的识别度，同时要满足日常频繁拿取、移动摆放的使用需求，底部接触面积的设计直接决定摆放时的稳定性，避免棋盘轻微晃动就出现棋子倾倒的问题。

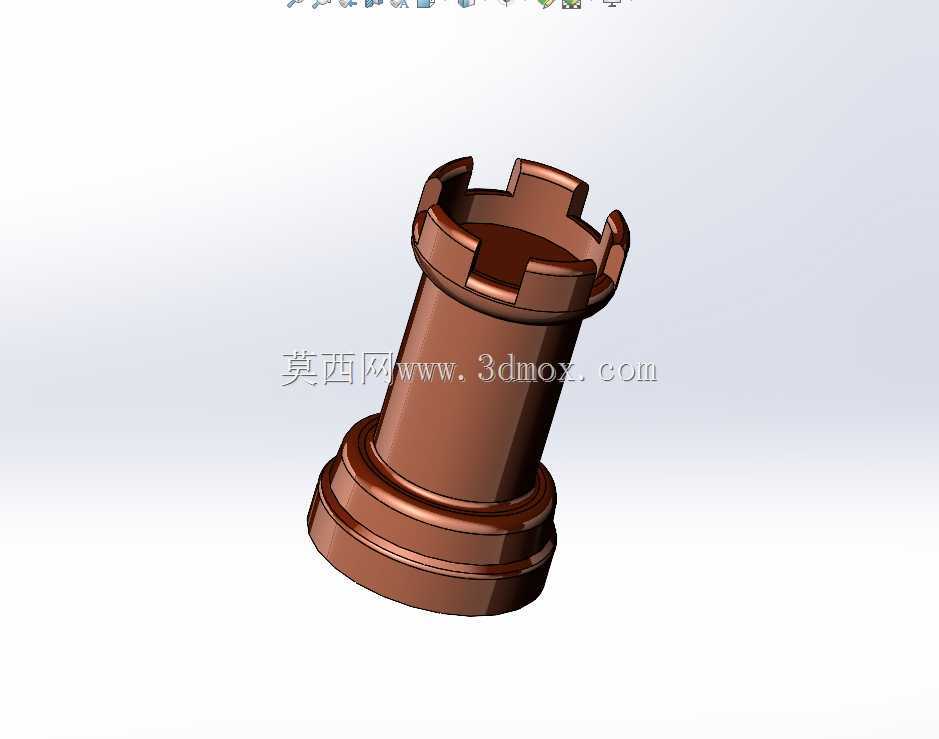

　　设计思路上，整体采用回转体作为基础构型，大幅降低加工成型的难度，不管是采用金属压铸、树脂3D打印、实木车削还是注塑成型的加工工艺，回转体结构都能适配多数常规加工路径，减少复杂曲面带来的加工成本提升。顶部的城垛造型是车这个棋子的核心识别特征，在做结构处理时，没有采用尖锐的直角棱边，所有垛口的边缘都做了小半径圆角过渡，一方面避免日常拿取时棱边划伤使用者，另一方面也能减少加工过程中的应力集中问题，提升不同材质成型后的成品结构强度，避免边角位置出现磕碰掉渣、崩裂的情况。

　　从结构分层来看，棋子整体分为底座、柱身、顶部城垛三个部分，底座采用多层阶梯式的凸缘结构，最底层的接触平面做了0.1mm左右的微凹处理，实际摆放时可以和棋盘表面形成更稳定的贴合，哪怕是带有轻微绒面的比赛专用棋盘，也能保证放置后不会轻易滑移；多层阶梯的设计一方面是还原传统国际象棋车的经典造型比例，另一方面也能降低整个棋子的重心，让整体重心落在底座高度的三分之一位置，进一步提升摆放的抗倾覆能力。柱身采用略带锥度的圆台结构，从底座向上直径缓慢收窄，这个锥度控制在1:20的比例区间，既保证握持时手指贴合柱身的舒适度，不会因为直筒柱身出现拿取打滑的情况，也不会因为锥度过大导致整体造型显得臃肿，破坏棋子的修长视觉比例。

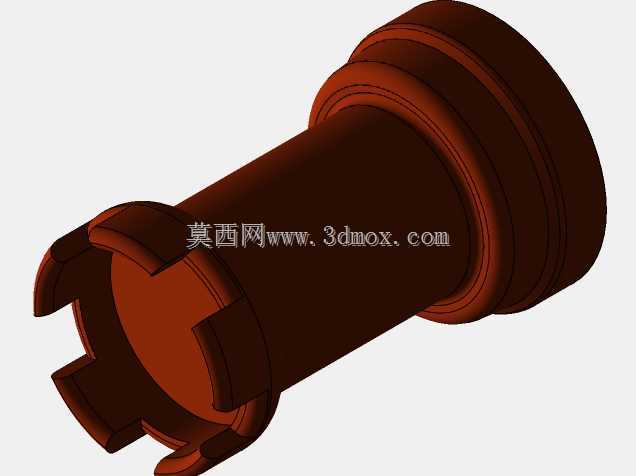

　　顶部的城垛结构做了等距分布的四个缺口，每个缺口的宽度和凸起垛口的宽度保持1:1的比例，符合传统城堡造型的视觉认知，城垛位置的壁厚和柱身保持一致，避免出现壁厚差过大导致注塑成型时出现缩痕、压铸时出现冷隔的缺陷。整个棋子的外表面没有多余的装饰纹路，保持光滑的曲面过渡，一方面是方便后续做表面处理，不管是做金属电镀、木质上漆、树脂抛光还是植绒处理，光滑曲面都能降低表面处理的工序难度，另一方面也避免积灰，日常清洁维护时只需要简单擦拭就能保持外观整洁。

　　在安装边界与尺寸适配方面，这类棋子的尺寸需要匹配常规国际象棋棋盘的格子尺寸，常规比赛用棋盘单格边长在50mm到65mm区间，这款棋子的底座直径控制在35mm左右，放置在棋盘格内时四周留有足够的间隙，移动棋子时不会和相邻格子的棋子发生磕碰；整体高度控制在55mm左右，和同套的王、后、象、马、兵等棋子形成符合行业惯例的高度差，保证整套棋子摆放时的视觉层次协调。底部可以根据使用需求预留粘贴绒布垫的环形凹槽，凹槽深度控制在0.5mm，粘贴绒布后不会出现绒布超出底座边缘的情况，同时能避免棋子移动时刮花棋盘表面，减少移动时产生的噪音。

　　从结构强度的角度考虑，整个棋子的壁厚保持均匀，内部如果做空心减重设计，内壁的脱模斜度控制在1.5度，方便注塑或者压铸时顺利脱模，内部的加强筋沿着圆周方向均匀分布，连接柱身内壁和底座内壁，避免长时间使用后柱身出现变形歪斜的问题。所有的外表面圆角半径不小于0.3mm，避免加工时出现刀具磨损过快的问题，也能提升使用者触摸时的手感，不会有划手的触感。在做造型校验时，需要保证棋子从任意水平方向观察都能快速识别出车的造型特征，不会和其他棋子的造型产生混淆，城垛的高度占整体高度的六分之一左右，既保证特征足够明显，也不会因为顶部结构过高导致整体重心上移，影响摆放稳定性。
