一字型手动螺丝刀三维结构设计

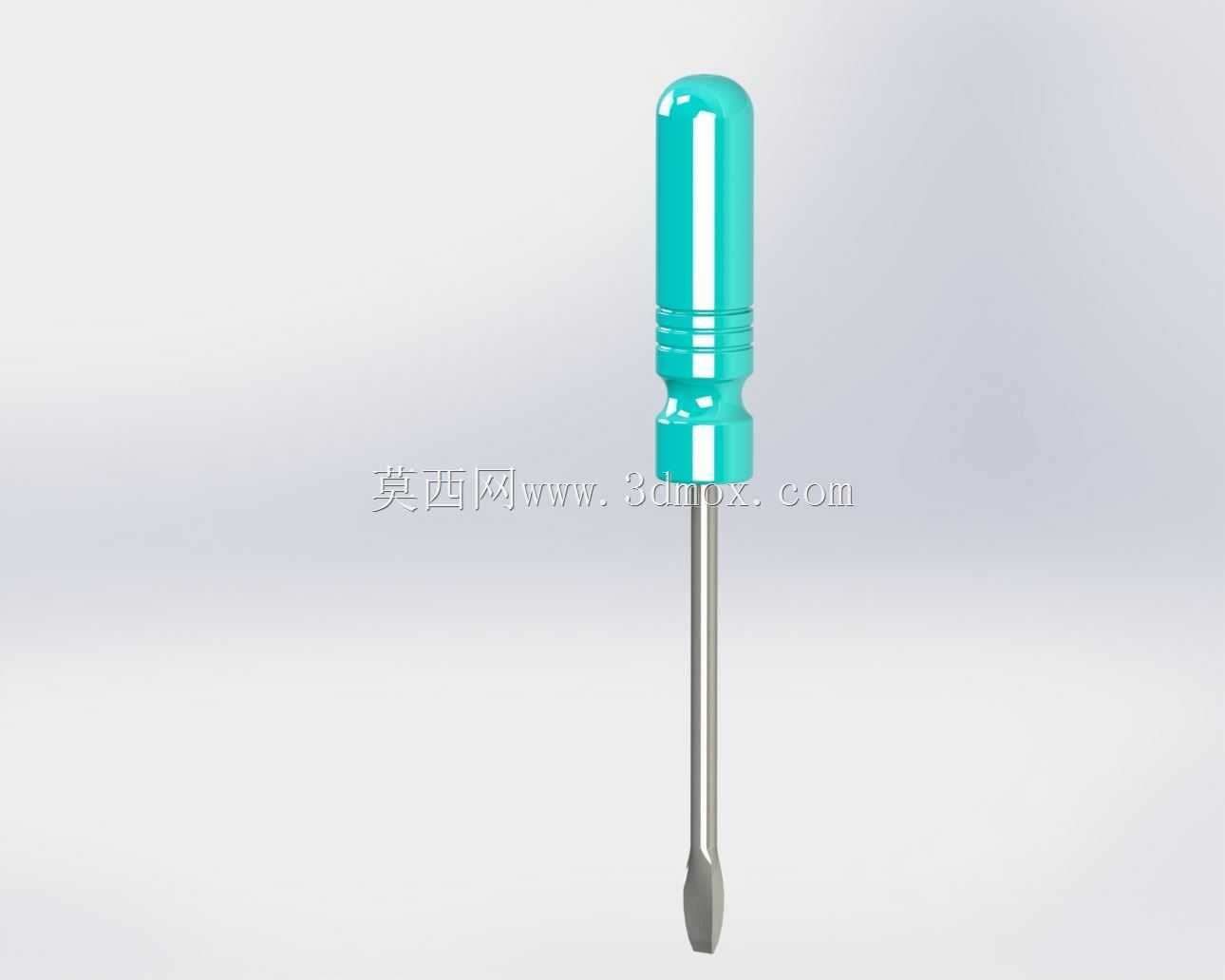

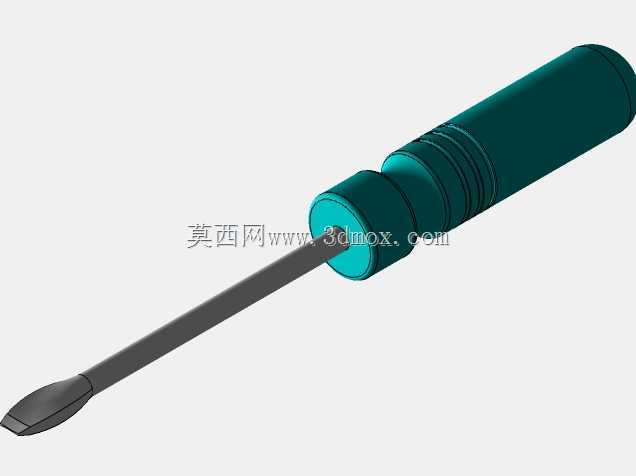

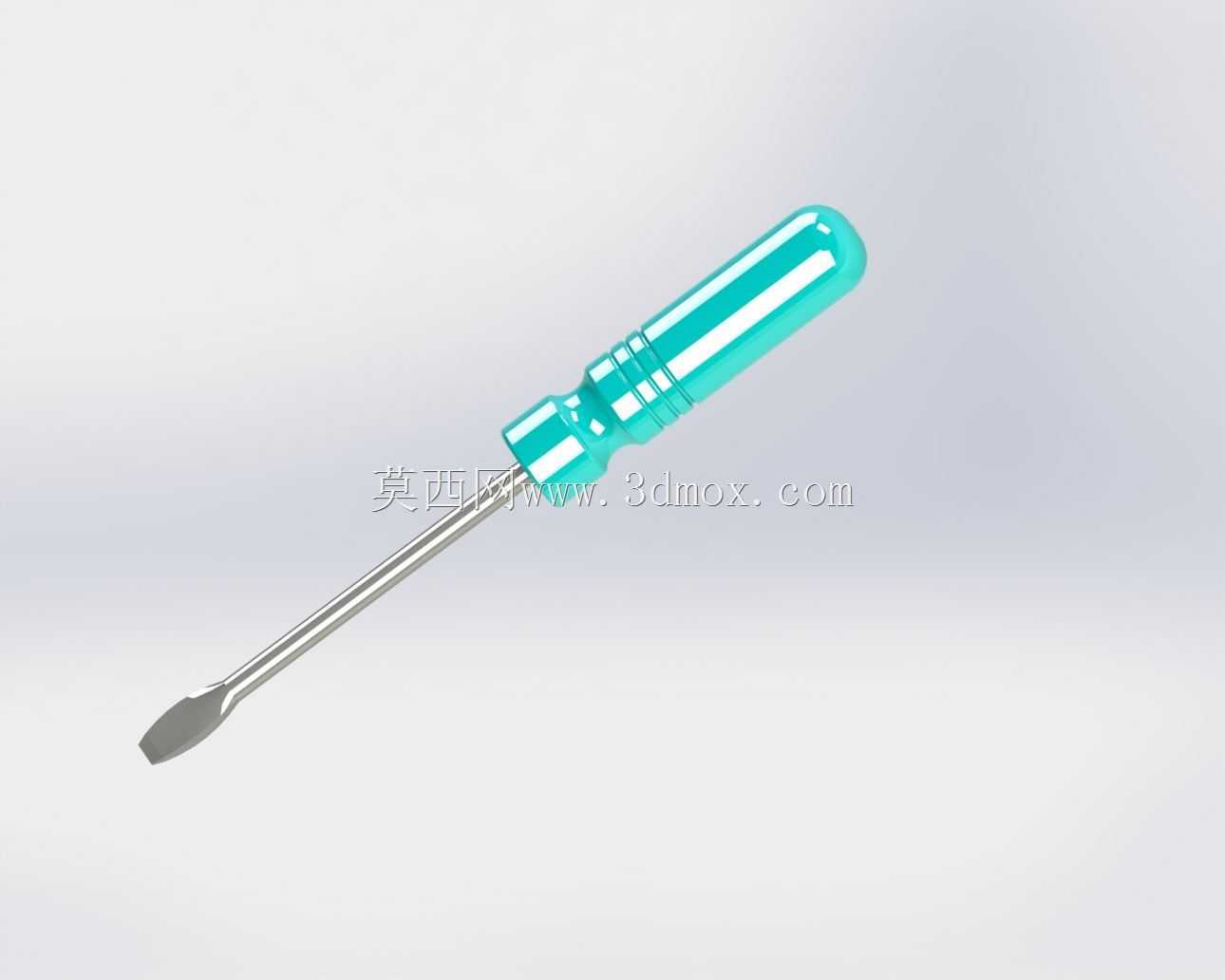

　　这款一字型手动旋具的三维结构，完全围绕一线装配、维修场景的实际使用需求搭建，没有多余的装饰性结构，每一处曲面、每一段直径变化都对应实际操作中的受力与握持需求。先从作业端说起，一字批头的刃口做了微倒角处理，不是锋利的直角边，这是考虑到频繁拧动螺丝时，直角刃口容易崩边，微倒角既能保证和一字螺丝槽的贴合度，传递扭矩时不打滑，又能提升批头的耐用度，避免几次使用后刃口卷边报废。批头杆采用等直径圆杆设计，杆身长度经过多场景验证，既可以应对常规外露螺丝的拆装，也能伸入深度50mm以内的沉孔、狭窄安装位操作，杆身表面做了哑光处理，建模时特意还原了表面的细微粗糙度，避免实际加工后杆身过于光滑沾附油污打滑。手柄部分是整个设计的核心，

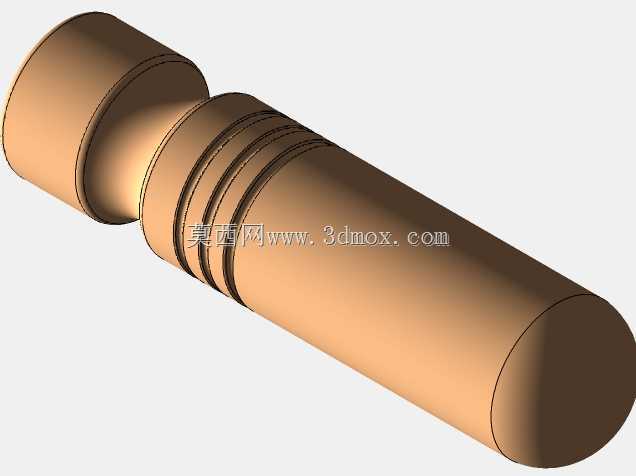

　　采用半透明防滑塑柄结构，握持段做了三段环形凸起，不是随意添加的装饰，这几个凸起的位置刚好对应人手握持时食指、中指、无名指的指根位置，拧动时手指可以卡在凸起处，施加较大扭矩时不会出现手滑的情况，尤其是手上沾有少量机油、装配润滑脂的时候，这种环形凸起的防滑效果比单纯的滚花更适配手动工具的使用场景。手柄尾部做了圆弧过渡，没有尖锐棱角，当需要用掌心顶住手柄施加轴向压力时，圆弧面可以分散压力，长时间作业也不会出现掌心硌痛的情况。批头和手柄的连接段做了埋入式嵌合结构，批头的尾部不是直接插在手柄端面，而是深入手柄内部25mm，配合周向的防滑滚花结构，保证大扭矩拧动时批头不会和手柄发生相对转动，也不会出现批头从手柄中脱出的问题。从安装边界来看，

　　整个旋具的最大外径位于手柄中段，直径32mm，常规工具挂架、工具腰包的插袋都可以轻松放入，不会出现卡滞；批头杆直径6mm，适配市面上绝大多数M3到M6规格的一字开槽螺丝，覆盖了日常设备装配、家电维修、五金拆装的绝大多数使用场景。建模时特意还原了手柄的半透明材质效果，可以隐约看到内部嵌合的批头尾部结构，这也对应实际生产中透明塑柄的工艺特点，方便质检时观察批头的嵌合深度是否到位，避免出现嵌合不足的次品流入市场。在结构受力验证层面，批头杆采用合金结构钢的受力参数做了模拟，当施加12N·m的扭矩时，杆身的最大应力远低于材料的屈服强度，不会出现杆身扭转变形的问题；手柄部分采用硬质PVC材质参数，握持时的形变控制在0.2mm以内，

　　既保证握持的舒适度，又不会因为形变过大导致扭矩传递损失。很多新手建模时容易忽略手柄和批头的同轴度问题，这款模型在搭建时全程以批头杆的轴线为基准，手柄的所有回转面都和杆身保持同轴，转动时不会出现偏心晃动的情况，实际使用时拧动螺丝的对位精度更高，不会因为偏心导致螺丝槽刮花。另外，批头的刃口宽度做了精准控制，和对应规格螺丝的槽长完全匹配，不会出现刃口过宽刮伤螺丝周边的工件表面，也不会因为刃口过窄导致拧动时打滑、槽口崩损的问题。在设备运维场景中，这类手动螺丝刀是装配工位、维修工具箱里的必备工具，不同于电动旋具的大扭矩，手动款可以精准控制拧动的力度，针对精密装配、塑料件连接等不能施加过大扭矩的场景，手动操作的可控性更强，不会因为扭矩过大拧滑螺丝、拧裂塑料工件。整个模型的结构没有冗余设计，所有的尺寸、曲面、结构细节都对应实际生产、使用中的真实需求，没有为了视觉效果添加无用的造型，完全符合工业级手动工具的设计逻辑，不管是做工具类产品的结构参考，还是装配场景的三维布局演示，都可以直接调用，不需要再做额外的结构调整。
