内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:367071
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

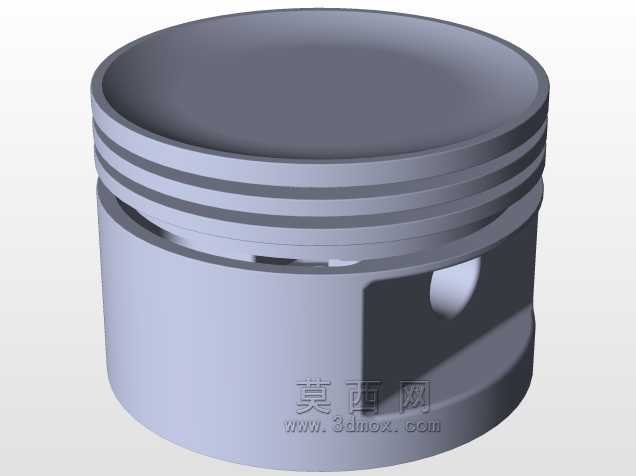

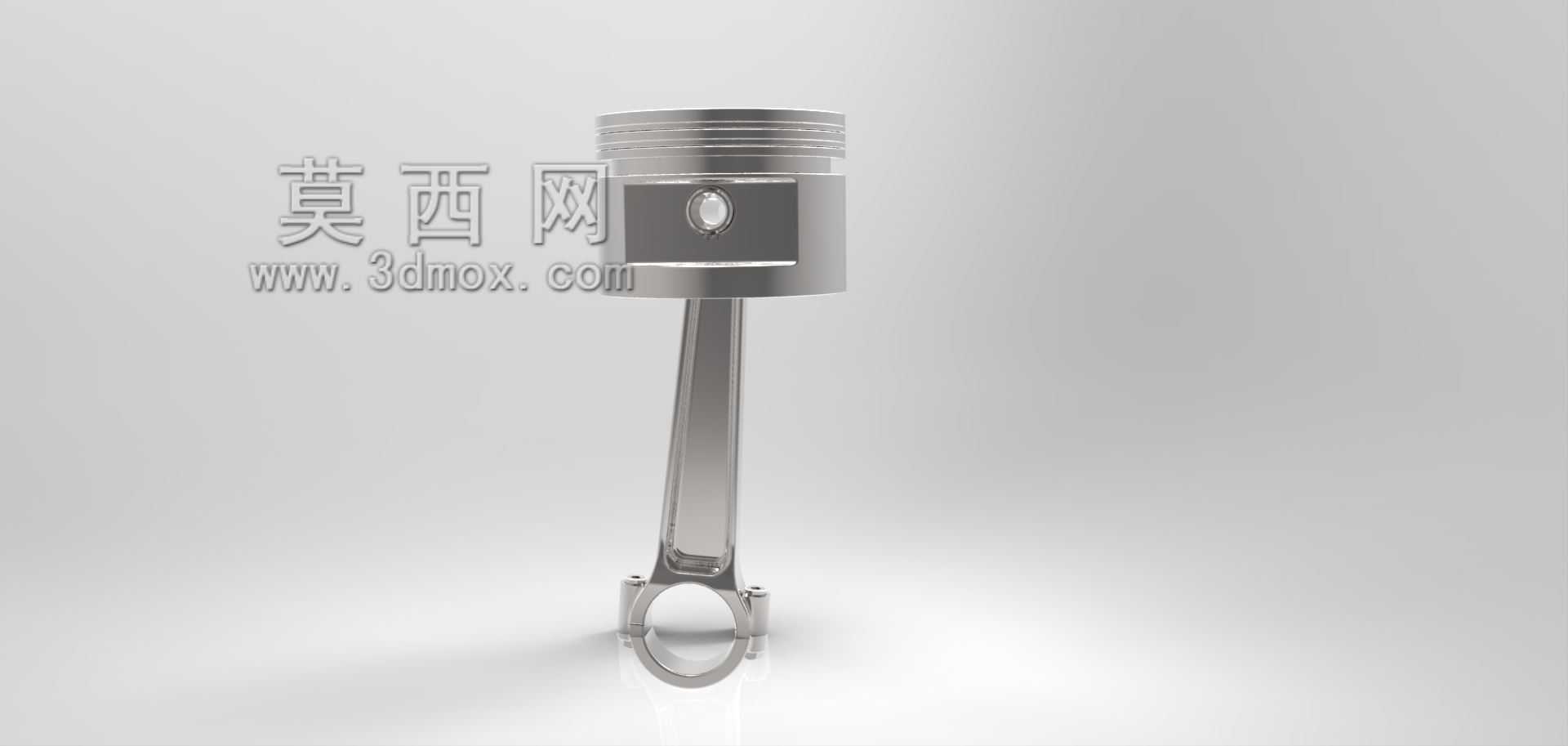

  这套活塞连杆组件是往复式动力机械的核心运动部件,在实际工程场景中,它直接决定了内燃机、往复泵、气体压缩机这类设备的动力输出效率与运行可靠性。从结构设计逻辑来看,活塞头部的环槽区域是整个部件的密封核心,设计时需要匹配对应缸径的活塞环安装公差,环槽的轴向宽度、径向深度都要严格适配气环与油环的装配尺寸,既要保证燃烧室高压燃气不会窜入曲轴箱,也要让缸壁多余的润滑油能够顺利刮回油底壳,避免机油参与燃烧引发积碳问题。活塞销座的位置设计需要兼顾受力平衡,销孔的同轴度公差直接影响活塞销的受力状态,若同轴度偏差过大,运行过程中会出现活塞销偏磨,甚至引发销座开裂的故障。

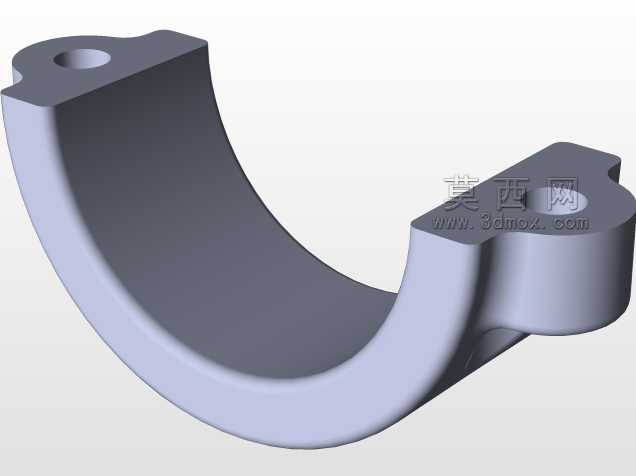

  连杆部分的设计需要同时承受往复惯性力与气体爆发压力的交变载荷,杆身采用工字形截面是兼顾轻量化与结构强度的最优选择,这种截面形式能够在相同材料用量下获得更高的抗弯截面模量,降低连杆往复运动的惯性质量,减少曲轴运转过程中的动不平衡量。连杆大小头的孔位中心距是核心安装尺寸,这个尺寸直接决定了发动机的压缩比参数,设计时需要严格控制中心距的尺寸公差,同时大小头孔的圆柱度、表面粗糙度也要满足衬套与轴瓦的压装要求,避免装配后出现轴瓦跑外圆、衬套松动的问题。连杆大头的剖分结构采用斜切口还是平切口,需要根据对应缸径的大小以及装配时从缸套中抽出的便利性决定,斜切口结构能够在更小的缸径空间内完成连杆与曲轴曲柄销的装配,但是需要额外设计定位结构来承受剖分面的剪切力,常见的定位形式有锯齿定位、套筒定位、止口定位几种,不同定位形式的加工难度与承载能力各有差异,需要根据设备的额定爆发压力来选型。

  在实际应用场景中,这套组件的工作环境十分恶劣,活塞顶部直接接触高温高压的燃烧气体,瞬时温度可以达到两千摄氏度以上,瞬时压力可以达到十几个兆帕,同时活塞还要以每秒十几米的速度在缸套内做高速往复运动,因此活塞的型线设计不能采用理想的正圆柱形,而是要设计成上小下大的阶梯形或者锥形,同时裙部设计成椭圆形,短轴方向垂直于活塞销轴线方向,这样在热态工作时,活塞受热膨胀后能够刚好与缸套形成均匀的配合间隙,避免冷态敲缸、热态拉缸的故障。活塞裙部的表面处理工艺也会直接影响磨合效果,通常会做镀锡或者石墨涂层处理,降低初期磨合阶段的摩擦系数,减少拉缸风险。

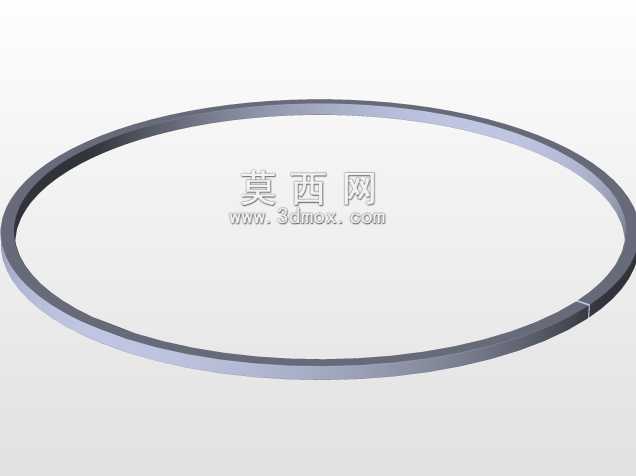

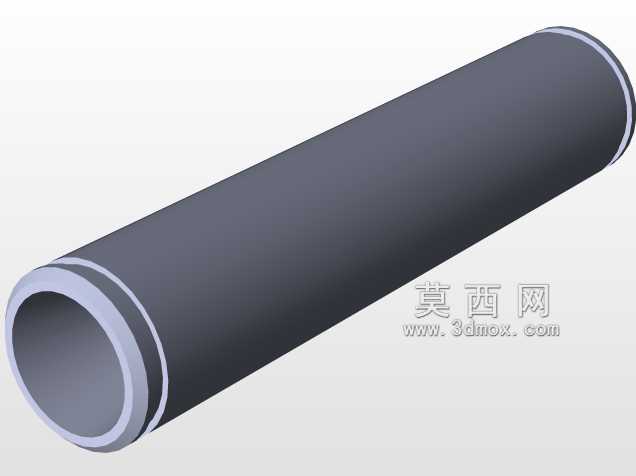

  安装边界方面,活塞的总长度需要匹配缸套的有效行程长度,保证活塞运行到上止点时,顶部不会碰撞气门或者气缸盖,运行到下止点时,活塞裙部不会脱出缸套下端,同时活塞环的开口间隙需要根据缸径大小与工作温度区间预留合理的热膨胀量,间隙过小会导致热态下活塞环胀死刮伤缸壁,间隙过大则会导致密封性能下降,出现燃气窜漏、动力不足的问题。连杆小头的衬套内径需要与活塞销外径形成合理的间隙配合,保证活塞销在运转过程中能够自由转动,实现连杆与活塞之间的铰接传动,连杆大头的轴瓦内径需要与曲轴曲柄销的外径匹配,配合间隙要满足润滑油膜形成的要求,间隙过大会导致机油压力过低,润滑不足引发轴瓦烧蚀,间隙过小则会导致轴瓦与曲柄销之间的摩擦阻力过大,甚至出现抱轴故障。

  从设计迭代的角度来看,这套组件的每一处尺寸参数都需要经过动力学仿真与强度校核,活塞的壁厚设计要在保证强度的前提下尽可能降低重量,减少往复惯性力,活塞内部的冷却油道设计可以有效降低活塞顶部的热负荷,适合高强化程度的动力设备使用。连杆的螺栓连接设计是整个组件的安全薄弱点,螺栓的预紧力需要严格按照工艺要求控制,预紧力不足会导致连杆大头在交变载荷下出现分离,引发严重的机械故障,预紧力过大则会导致螺栓屈服断裂,因此螺栓的选材、热处理工艺、拧紧力矩都需要经过严格的计算与验证。在三维建模过程中,需要重点关注各个配合面的形位公差标注,尤其是活塞销孔与连杆小头孔的同轴度、连杆大小头孔的平行度,这些形位公差会直接影响组件的装配质量与运行寿命,建模时需要将这些工艺要求融入到模型的特征设计中,为后续的加工制造提供准确的数模依据。
