家用晾晒用弹簧式塑料衣夹结构设计

　　日常居家晾晒场景里，这类带扭转弹簧的塑料衣夹是出镜率极高的小构件，别看着结构简单，实际设计时要兼顾夹持力、耐用性、操作手感多个维度的平衡，很多刚入行的结构设计师做这类小零件容易忽略细节，最后打样出来要么夹不住厚织物，要么弹簧容易脱出，要么用久了塑料夹臂断裂。

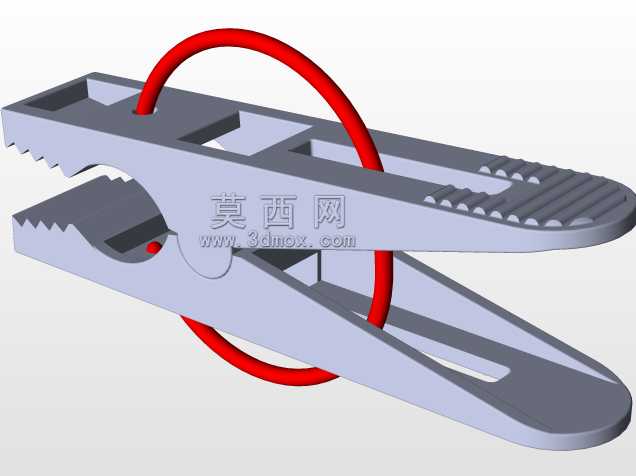

　　先从实际使用场景倒推设计逻辑，这类衣夹主要用在户外或阳台的晾衣绳、晾衣杆上，用来固定衣物、袜子、小型布艺物件，避免被风吹落，所以首先要考虑的是夹持面的摩擦力，你看模型里夹口位置做了连续的锯齿状凸起，不是随便做的造型，这些齿的高度控制在0.8-1.2mm之间，齿尖做了R0.3的圆角，既不会勾坏针织衣物的纤维，又能在夹持时增大和织物、晾衣绳之间的摩擦系数，哪怕遇到三四级的阵风，夹着的薄T恤也不会滑脱。夹臂的开合角度设计也有讲究，最大开合角度控制在30度左右，这个角度下单手捏压尾端的时候，手指的施力行程刚好符合普通人的指部活动范围，不用费太大力就能把夹口张开，要是角度做太大，捏的时候需要的按压力会陡增，老人小孩用着费劲，角度太小的话，夹不了厚的牛仔布料、毛巾这类物件，适用场景就窄了。

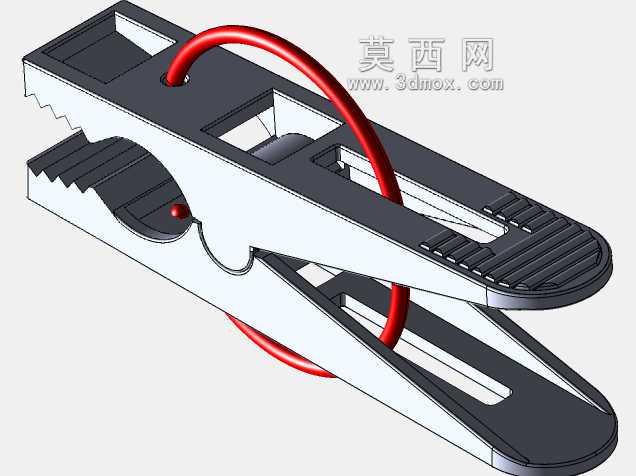

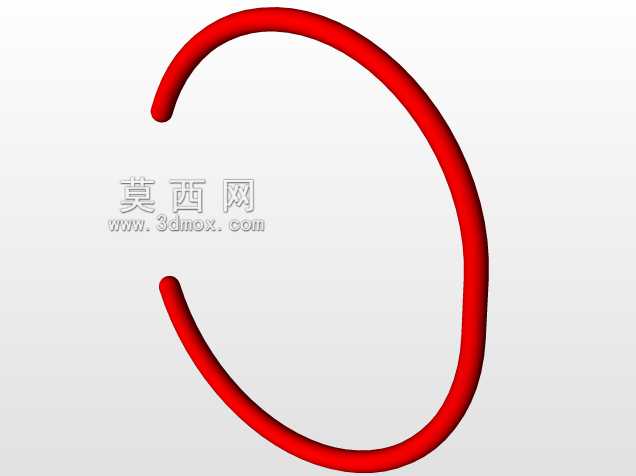

　　中间的扭转弹簧是整个衣夹的核心施力部件，设计的时候弹簧的钢丝直径选0.8mm的镀锌弹簧钢丝，弹簧的中圈刚好卡在两个夹臂中间的圆形定位槽里，你看模型里两个夹臂对合的位置有专门的半圆弧卡槽，装配的时候弹簧卡进去之后不会左右窜动，两端的弹簧臂分别抵在上下夹臂的内侧凹槽里，长期开合使用也不会出现弹簧脱钩的问题。夹臂本身用的是PP共聚材质，这种材料的耐候性比普通均聚PP好很多，长期在户外晒紫外线不容易变脆，夹臂的壁厚做的是均匀2mm，在转轴位置做了局部加厚到3mm，同时加了R1的过渡圆角，避免应力集中，反复开合几万次也不会在转轴位置出现断裂。

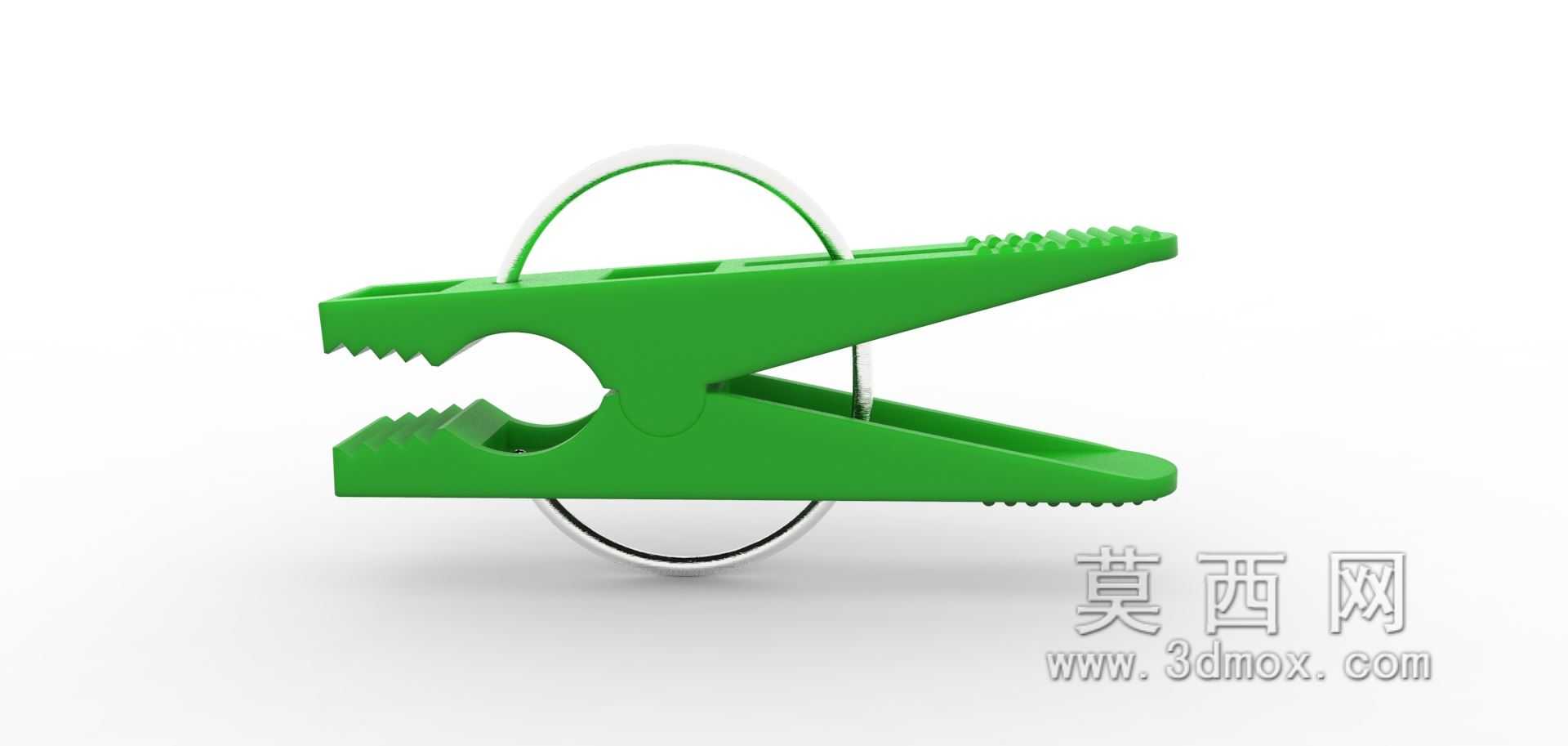

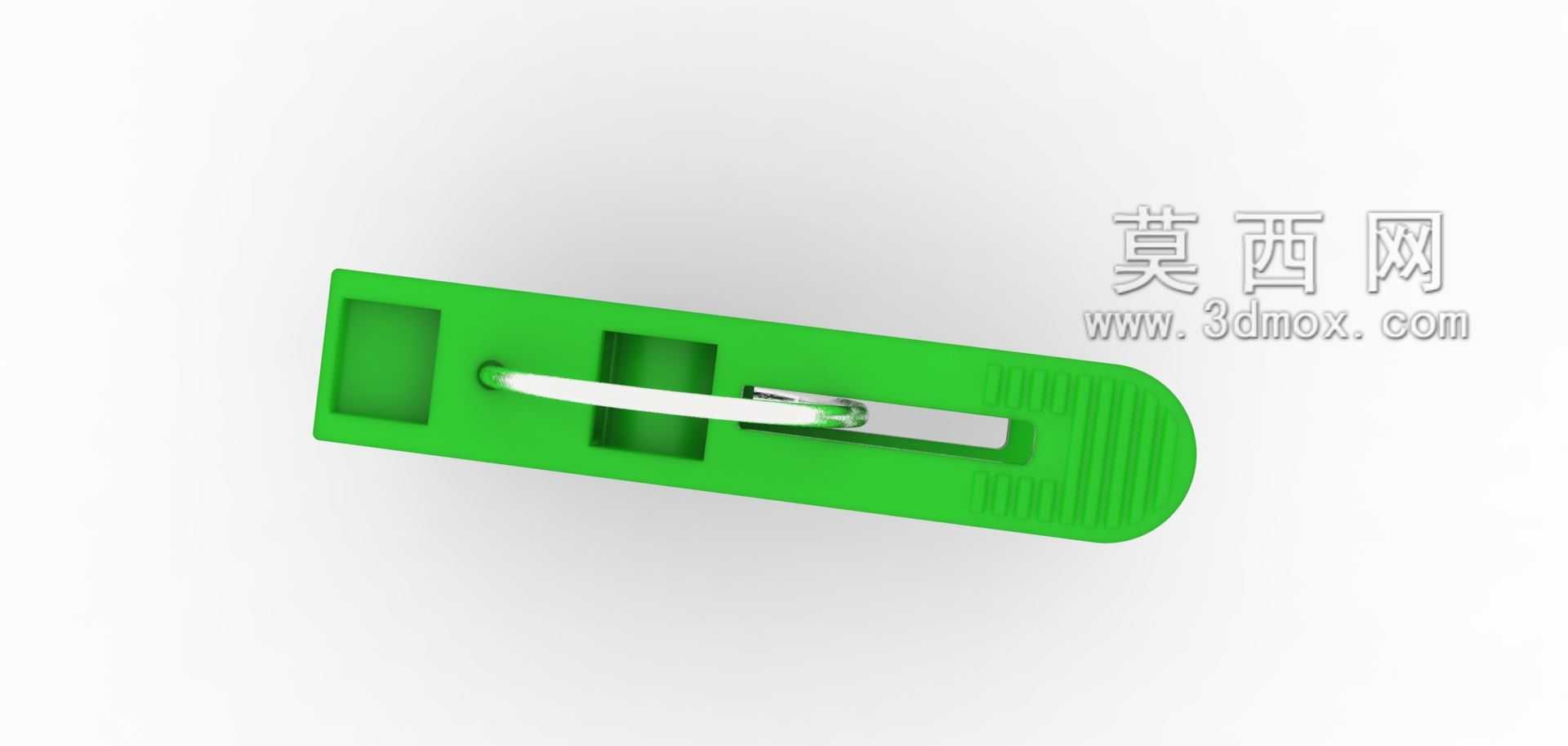

　　再说到安装和尺寸边界，整个衣夹闭合状态下的总长度大概在65mm左右，最大宽度30mm，夹口的最大张开距离是12mm，这个尺寸刚好能适配直径10mm以内的晾衣绳、晾衣杆，也能夹住折叠后厚度10mm以内的织物，不会因为尺寸太大显得笨重，也不会因为太小夹不住东西。夹臂的尾端捏合位置做了轻微的内凹弧度，刚好贴合手指指腹的轮廓，捏压的时候不会硌手，表面做了细磨砂处理，沾水之后也不会打滑。很多人做这类小零件的时候容易忽略弹簧的预紧力设计，这款的弹簧预紧扭矩控制在0.15N·m，夹在普通棉质衣物上的时候，夹持力大概在5N左右，既能牢牢固定住衣物，又不会因为力太大在衣物上留下难以消除的夹痕，尤其是真丝、针织这类娇贵面料，也不会被夹坏。

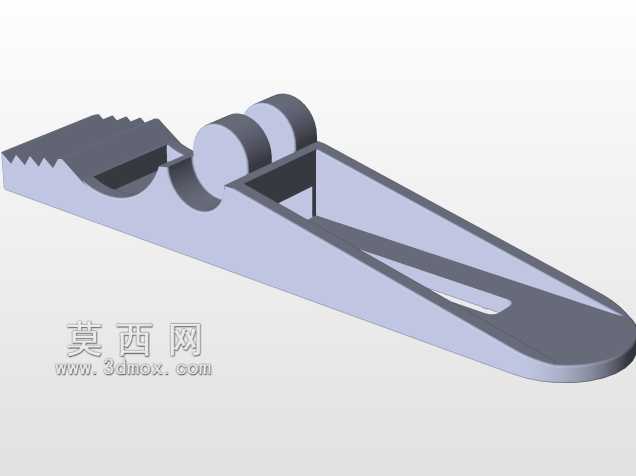

　　从结构装配的角度看，整个衣夹只有两个塑料夹臂和一个扭转弹簧三个零件，没有额外的销轴，两个夹臂通过自身的卡扣结构铰接在一起，装配的时候只需要把弹簧放到位，把两个夹臂的铰接卡扣对压卡合就完成组装，生产效率极高，非常适合大批量注塑生产，单件的材料成本也能控制得很低，符合这类日用五金配件的量产需求。夹臂的外轮廓做了全圆角过渡，没有尖锐的棱角，哪怕不小心掉在地上踩到，也不会划伤脚，家里有小孩的场景用着也安全。另外在夹臂的侧面还做了浅的防滑筋，哪怕手上沾了洗衣液、水，拿取衣夹的时候也不会滑手。实际测试的时候，这类衣夹在-10℃到60℃的环境里都能正常使用，冬天北方室外晾衣服不会因为低温变脆一捏就碎，夏天阳台暴晒也不会软化变形，弹簧做了镀锌处理，长期接触潮湿的晾晒环境也不容易生锈，不会在浅色衣物上留下锈迹。
