蜗壳式涡轮流体增压泵结构设计

　　在流体输送系统的压力提升环节，这类涡轮泵的应用场景覆盖了中小流量高扬程的流体输送需求，从工业燃烧系统的燃料增压供给，到专用设备的高压流体回路输送，再到小型流体动力单元的压力源搭建，都能见到这类结构的应用。和普通容积式泵不同，它依靠叶轮高速旋转产生的离心效应叠加涡轮级的动能转换，能在紧凑的安装空间内实现较高的输出压力，同时避免了容积式泵常见的脉冲波动问题，输出流体的压力稳定性更优，适合对流体供给连续性有要求的回路。

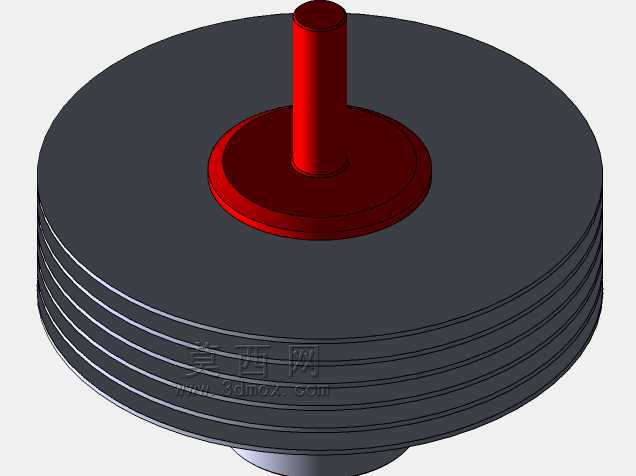

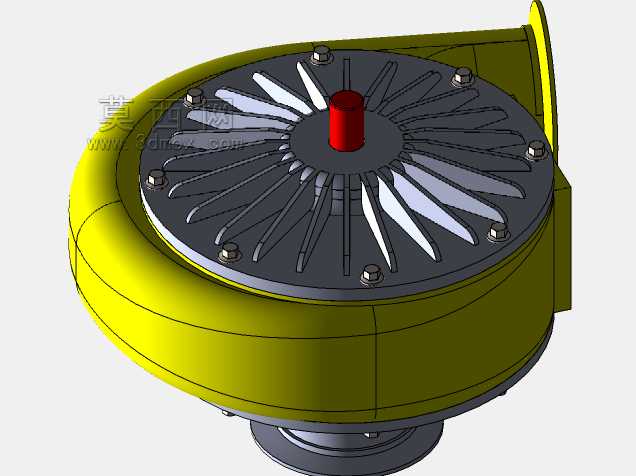

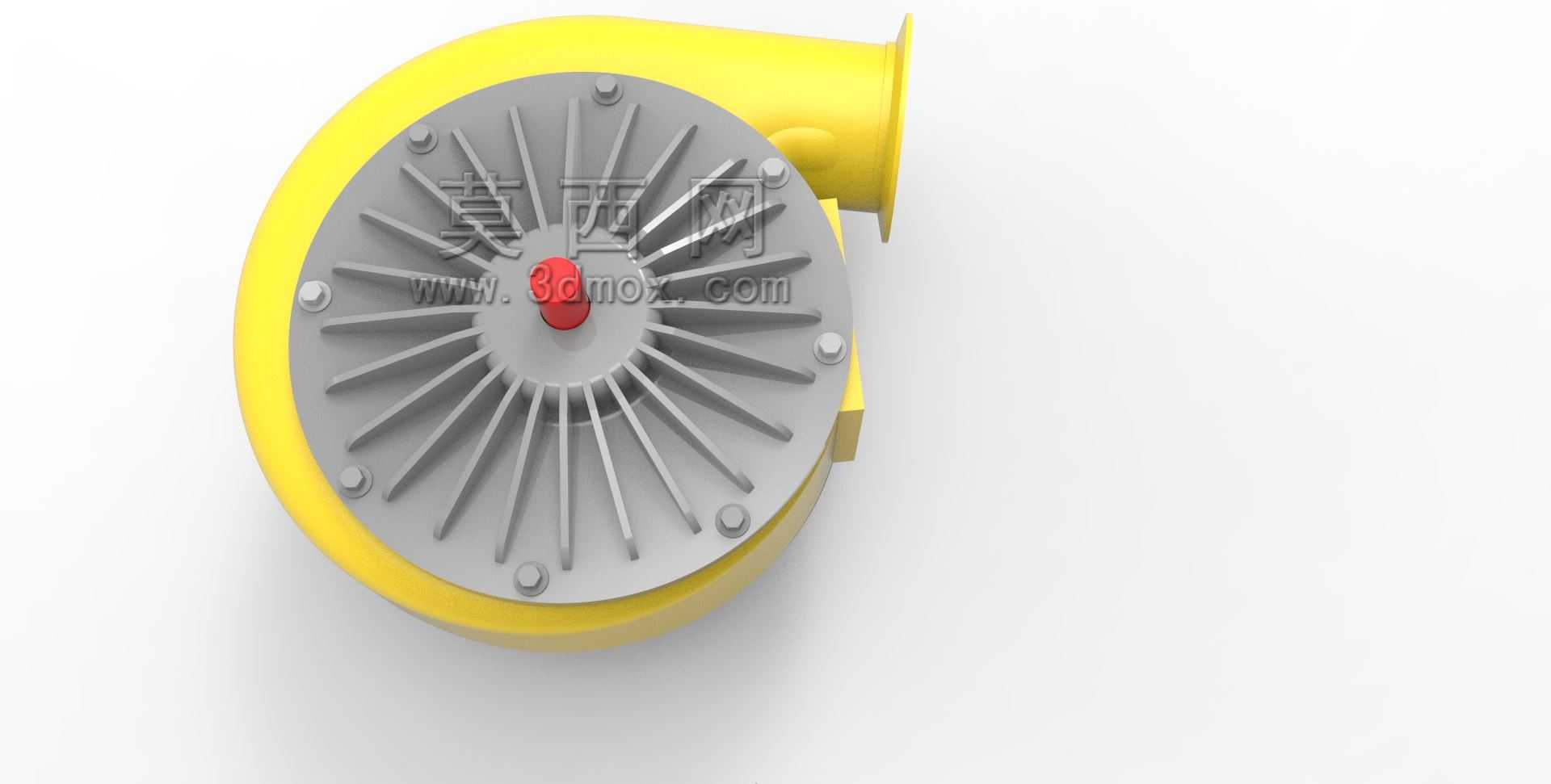

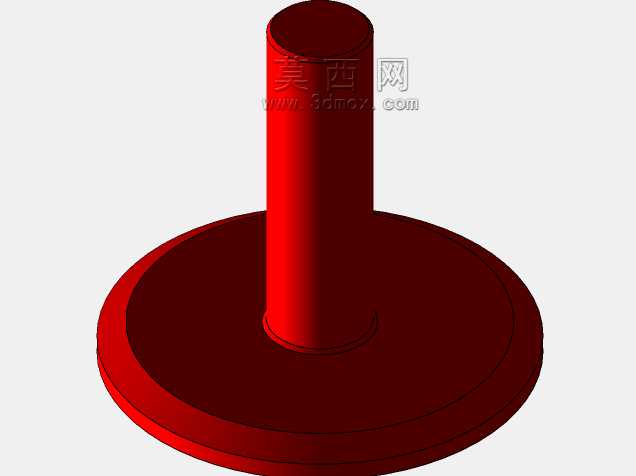

　　从实际功能特性来看，这款泵的核心做功部件为径向布置的直叶片叶轮，叶片沿轮盘径向均匀排布，能在高速旋转时快速将进入叶轮中心的流体沿径向甩出，流体在离开叶轮外缘时具备较高的动能，随后进入环绕叶轮的黄色蜗壳流道，蜗壳的过流截面沿流体旋转方向逐渐扩大，将流体的动能逐步转换为压力能，最终通过切向布置的出口法兰输出高压流体。叶轮中心的红色轴端结构为动力输入接口，可直接与驱动源输出轴同轴连接，也可根据安装空间需求通过齿轮传动组实现错位安装，同轴安装时能省去联轴器的安装空间，进一步压缩整机的轴向尺寸，适合安装空间局促的集成式动力单元。

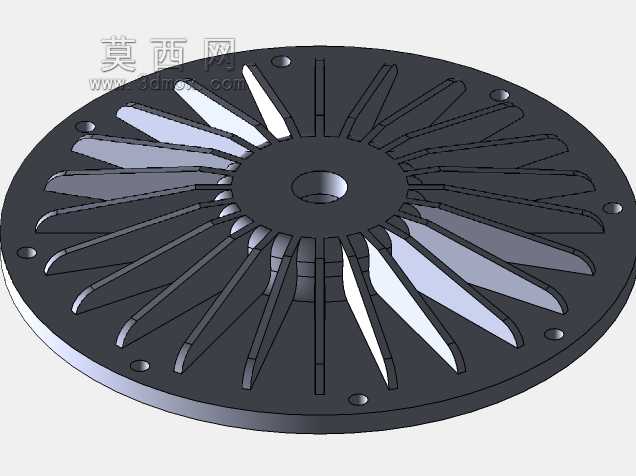

　　设计过程中，首先要确定的是叶轮的直径与叶片数量，这两个参数直接决定泵的流量与扬程特性，这款模型的叶轮采用24片径向直叶片设计，相比后弯叶片，直叶片的加工难度更低，在小尺寸叶轮上能获得更高的动能输出效率，适合小流量高压力的应用场景。叶轮与蜗壳之间的间隙控制是设计的核心要点，间隙过大会导致叶轮出口的高压流体回流至叶轮入口，降低容积效率，间隙过小则容易在高速旋转时出现叶轮与蜗壳的刮擦，考虑到不同材质的热膨胀系数差异，常温应用场景下该间隙通常控制在0.2mm至0.5mm之间，若应用于高温流体输送场景，还需根据工作温度下的材质膨胀量适当放大间隙。蜗壳的型线设计采用等角螺线轨迹，保证流体在蜗壳内流动时的速度均匀变化，避免局部涡流造成的能量损失，出口段采用渐扩式结构，进一步将剩余动能转换为压力能，降低出口处的流体湍流损失。

　　安装边界方面，这款泵的主体为圆形蜗壳结构，最大外轮廓为蜗壳的径向尺寸，切向布置的出口为唯一的流体输出接口，入口沿轴向布置在叶轮中心位置，安装时需保证入口处的流体流入方向与泵轴同轴，避免偏流造成的叶轮入口气蚀。泵体的固定通过蜗壳外缘的安装凸台实现，凸台上预留的螺栓孔可直接与安装基座连接，安装时需保证驱动轴与泵轴的同轴度误差不超过0.1mm，避免高速旋转时的轴系振动。轴向尺寸上，从轴端安装面到蜗壳背面的距离为整机的轴向安装长度，选型时需预留至少10mm的轴端连接操作空间，方便驱动源与泵轴的连接固定。

　　在实际选型适配时，若用于清洁流体的增压输送，叶轮可采用铝合金材质降低转动惯量，提升泵的响应速度；若用于带有微小颗粒的流体输送，则需将叶轮材质更换为不锈钢，同时在蜗壳内壁增加耐磨涂层，延长部件的使用寿命。轴端的密封结构采用接触式机械密封，能有效避免高压流体沿轴间隙泄漏，相比填料密封，机械密封的泄漏量更小，使用寿命更长，适合长期连续运行的工况。日常维护时，仅需定期检查轴端密封的磨损情况，无需拆解蜗壳与叶轮组件，维护操作较为简便。
