小型单缸二冲程动力单元结构设计

　　这款小型单缸二冲程动力结构，在轻量化便携动力场景中有着极高的适配性，常见于小型园林机具、迷你代步载具、航模及小型教学实验台架的动力核心选型，这类动力单元的核心优势在于结构件数量少、单位重量功率密度高，同排量下整机自重仅为四冲程结构的六成左右，非常适合对安装重量、空间边界有严格限制的使用场景。从结构功能来看，该动力单元整合了气缸体、活塞组件、曲轴连杆机构、动力输出轴几个核心模块，气缸外壁设置的环形散热鳍片，是针对风冷散热场景做的针对性设计，鳍片的间距、厚度经过匹配，能在整机运行时通过自然对流带走燃烧做功产生的多余热量，不需要额外加装水冷管路、散热水箱及循环水泵，进一步压缩了整机的体积与自重，降低了附属结构带来的故障点。

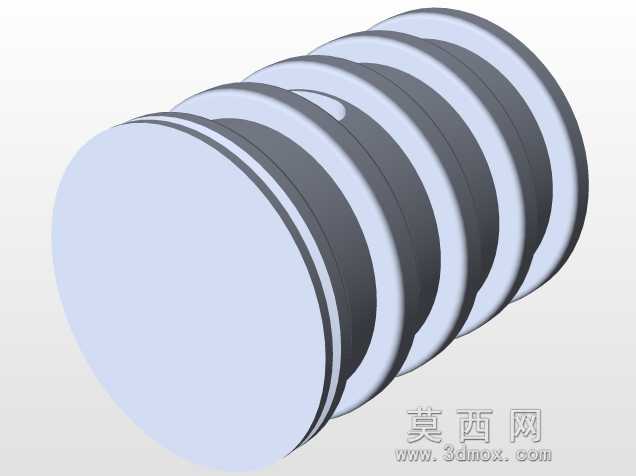

　　设计过程中首先锁定的是安装边界约束，整机采用卧式输出轴布局，输出轴端从曲轴箱侧部水平伸出，轴线与气缸中心线垂直，这种布局能大幅降低整机的竖向安装高度，适配低矮安装位的搭载需求，比如迷你摩托的车架中部安装位、小型割灌机的动力挂载点，都能直接匹配这类布局的安装孔位，不需要额外设计转接支架。气缸部分采用一体化铸造成型的缸体结构，散热鳍片与缸体为同一基体，避免了装配式散热片带来的接触热阻，能让燃烧室的热量更顺畅地传导到鳍片表面；活塞组件采用裙部开槽的结构设计，在往复运动过程中能更好地适配缸壁的微小形变，减少冷启动状态下的拉缸风险，同时活塞环采用两道气环设计，兼顾扫气阶段的密封性与往复运动的低摩擦阻力，二冲程结构的扫气通道直接集成在缸体侧壁，

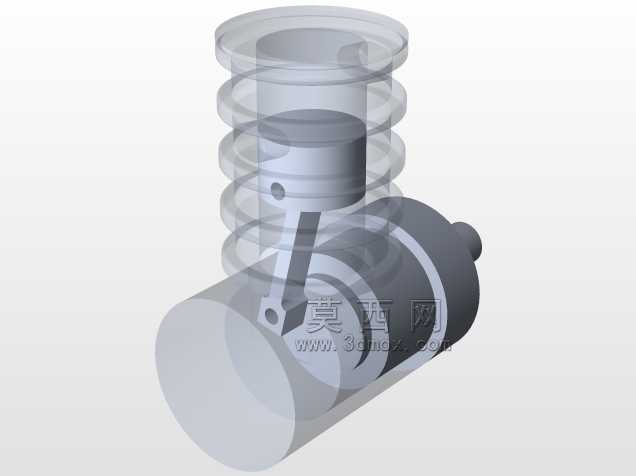

　　不需要额外设置配气凸轮轴、气门组件，曲轴每旋转一圈即可完成一次做功循环，低速扭矩输出特性更直接，在小型载具起步、小型机具带负载启动的场景下，动力响应速度远优于同排量四冲程结构。曲轴连杆机构采用整体式曲轴搭配滚针轴承的支撑结构，曲轴箱分为左右两个半壳，合箱后通过定位销保证同轴度，轴承位的加工公差控制在IT7级，能保证曲轴高速旋转时的径向跳动量控制在允许范围内，减少运行过程中的振动与噪音；动力输出轴端设置有平键安装位，可直接连接链轮、皮带轮或者联轴器，将做功产生的扭矩向外输出，输出轴的伸出长度、轴径尺寸都匹配通用小型机具的连接标准，不需要二次加工即可完成装配。从安装尺寸来看，整机的最大外轮廓集中在气缸顶部到曲轴箱底部的竖向区间、

　　输出轴端到曲轴箱另一侧的横向区间，安装孔位预设在曲轴箱底部的四个凸台上，凸台内嵌有钢制衬套，避免长期紧固螺栓时压裂铝合金壳体，安装孔的孔距符合小型通用动力的通用安装规范，能直接替换同排量级别的其他二冲程动力单元，不需要对搭载设备的安装机架做改动。在实际使用场景中，这类小型动力单元不需要复杂的维护流程，因为没有气门间隙调整、正时链条张紧等保养项，只需要定期按照燃油混合比例加注混合油即可正常运行，非常适合非专业用户操作的便携设备使用；结构设计过程中特意将扫气口、排气口的位置做了优化，在保证扫气效率的前提下，减少了新鲜混合气随废气排出的比例，一定程度上降低了油耗与排放水平，兼顾了小型动力的实用性与经济性。整个结构的零部件集成度极高，除了运动件与密封件外，其余壳体结构均为一体化铸造成型，装配工序少，批量生产时的装配效率高，零部件的通用性强，易损件如活塞环、密封油封、轴承都采用通用标准件，后期维护更换的成本极低，不管是教学场景下的原理演示拆装，还是工业场景下的批量设备搭载，都能很好地适配需求。
