飞翼布局喷气式隐身概念无人机结构设计

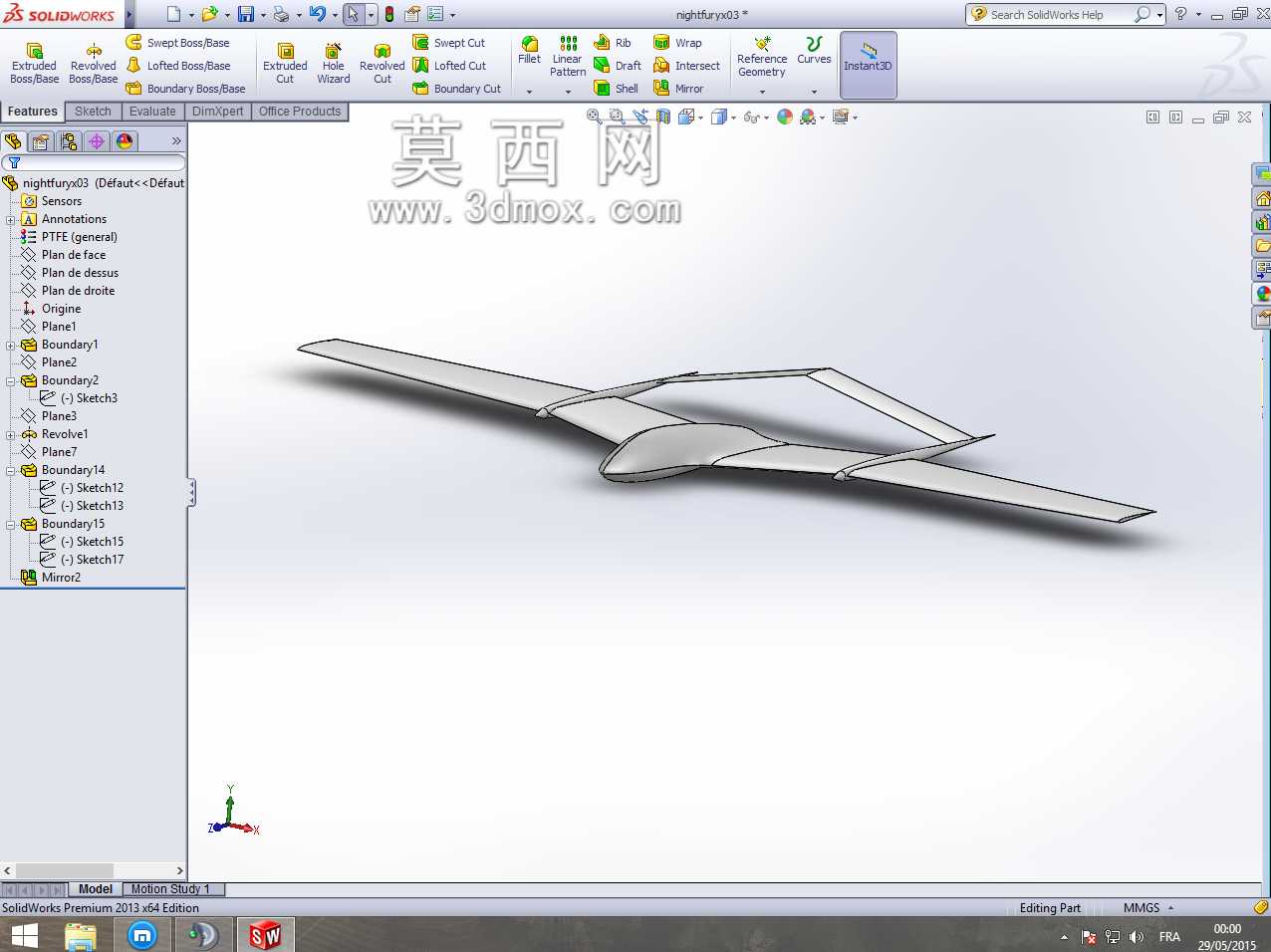

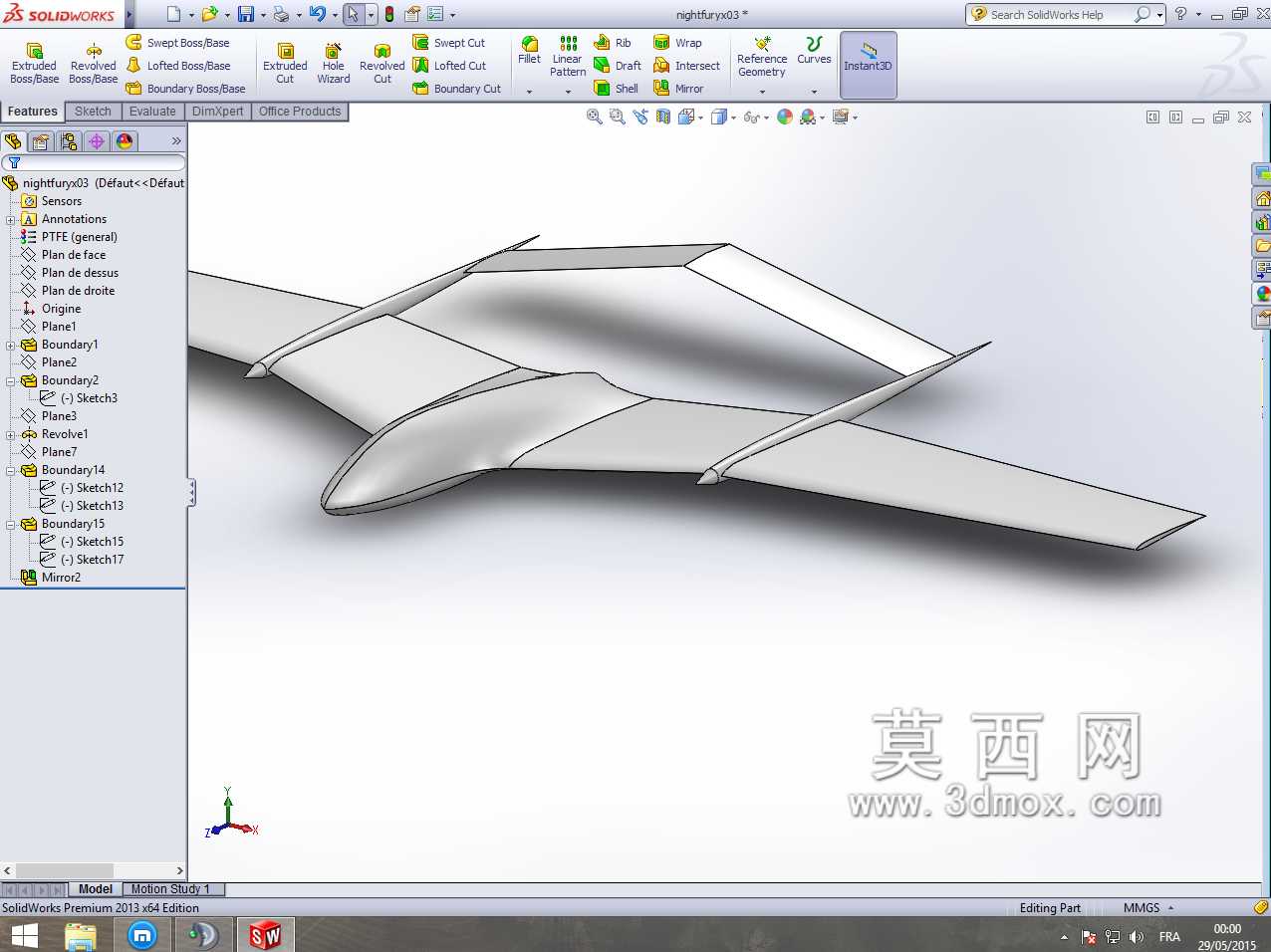

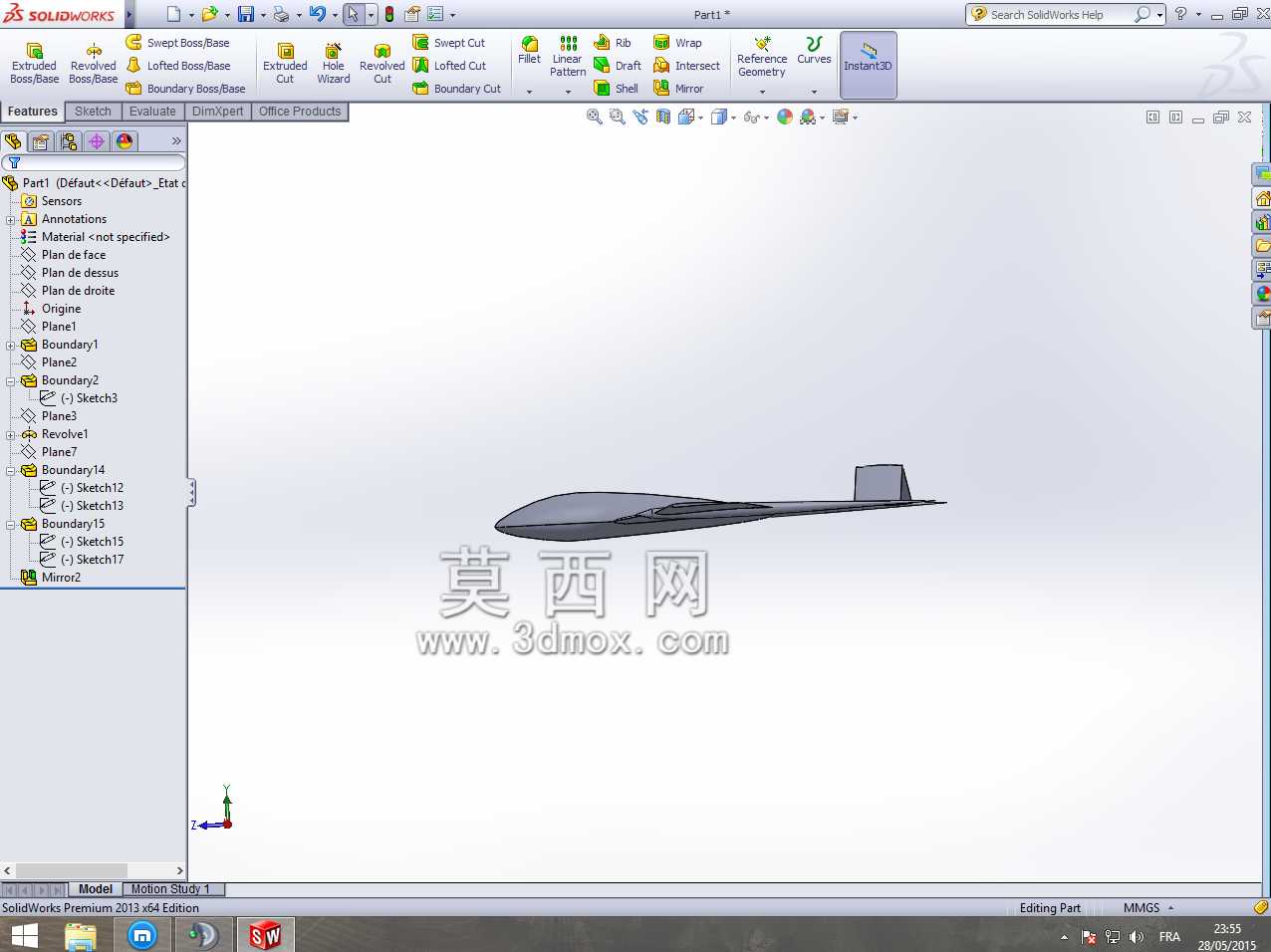

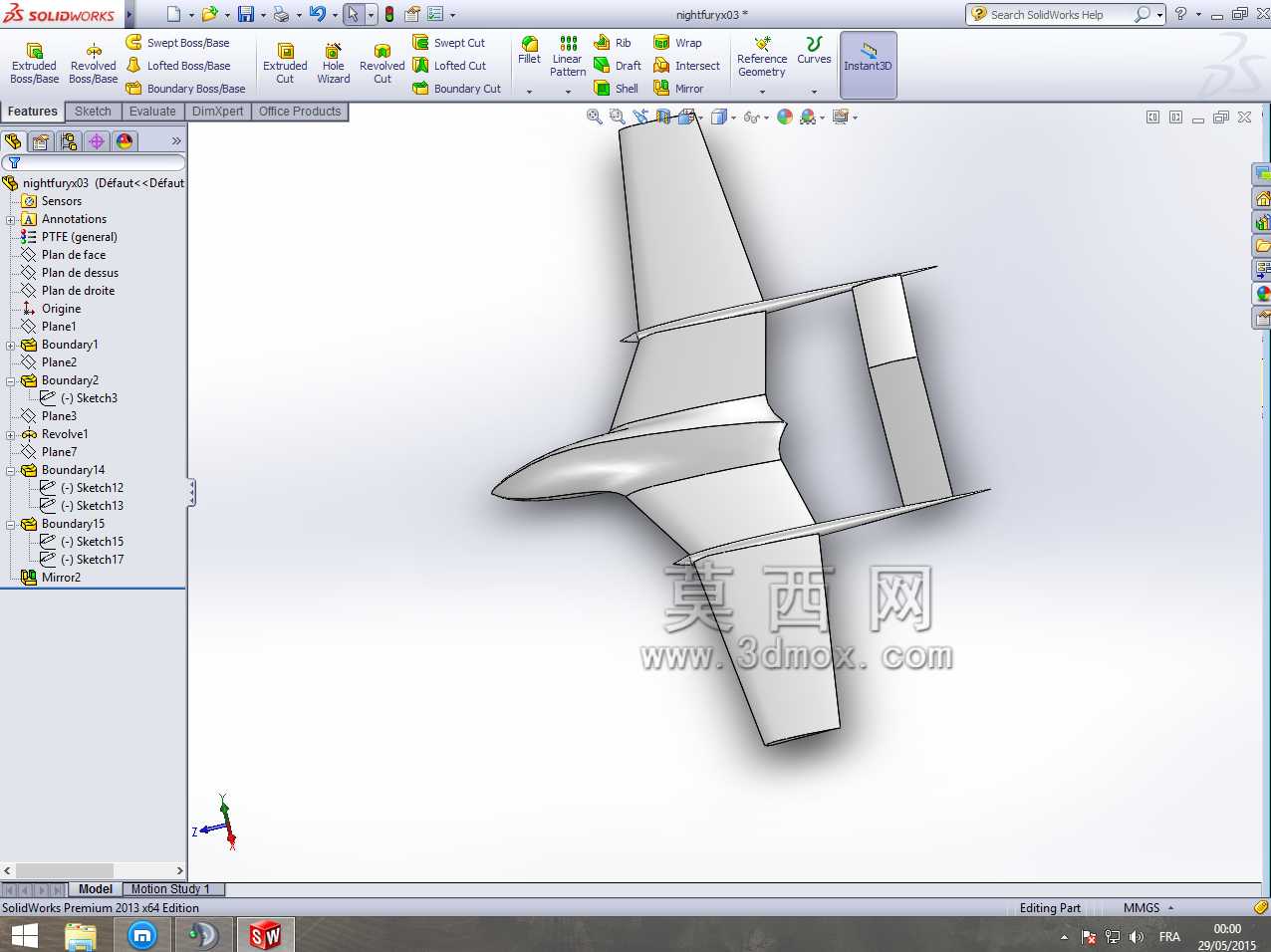

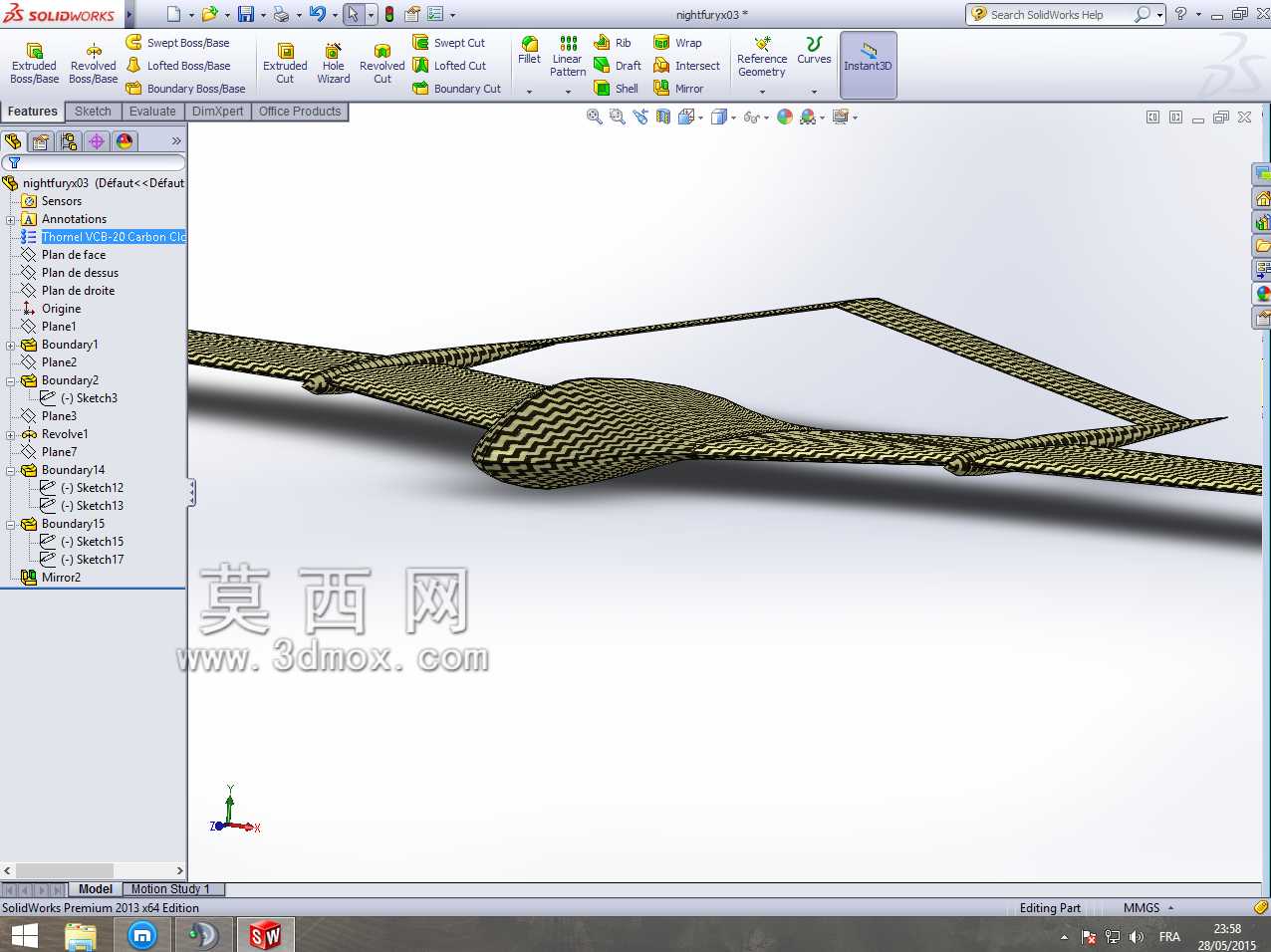

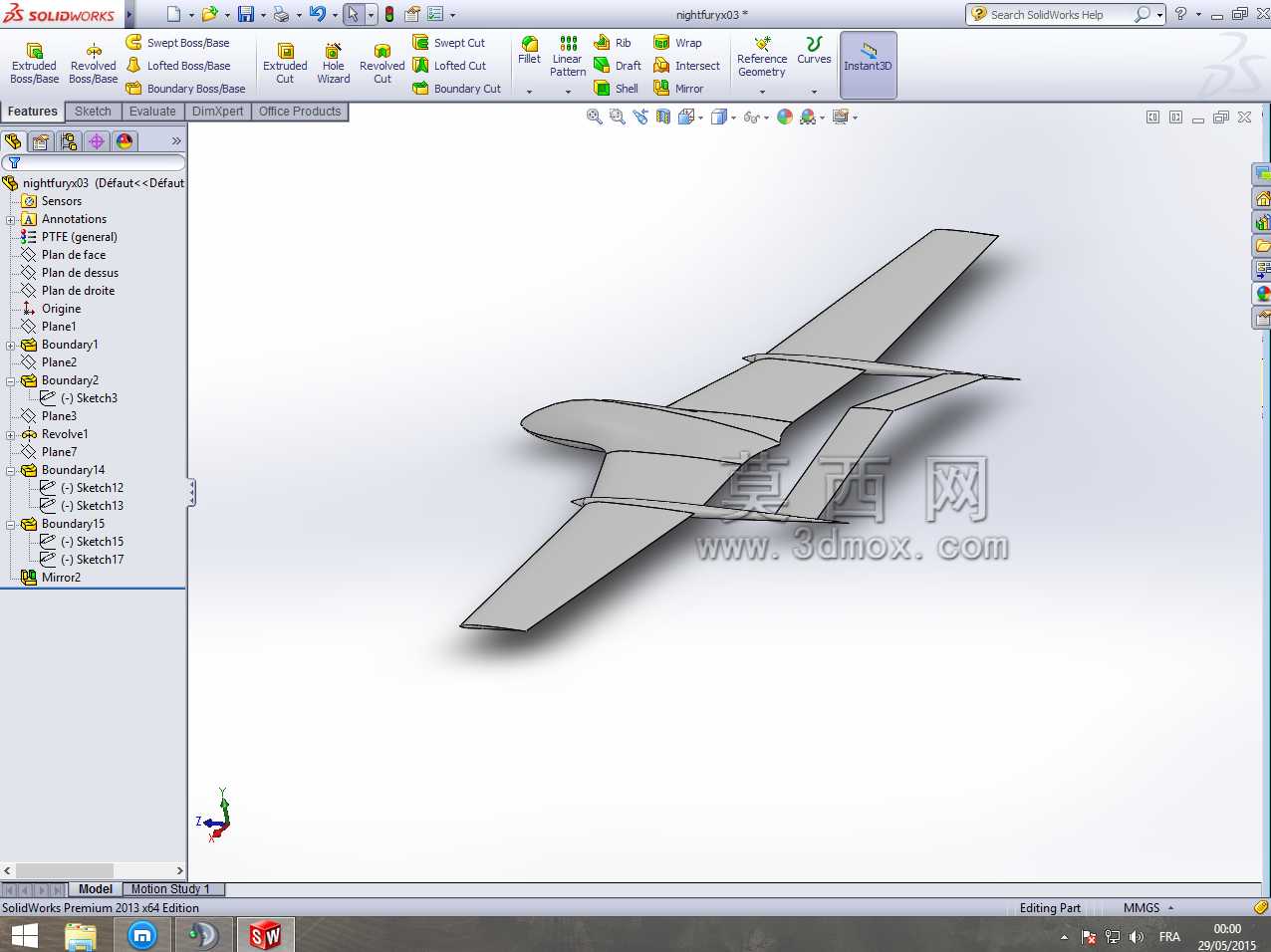

　　这款飞翼布局的喷气式无人飞行器，整体采用无尾翼融合体构型，在结构设计阶段优先考量了低可探测性需求与长航时巡航的气动效率，机身与机翼采用一体化平滑过渡曲面，没有传统飞行器的垂尾、平尾等突出结构，能大幅降低雷达反射截面积，适合执行前沿抵近侦察、隐蔽突防类任务。从三维建模的结构细节来看，整机的翼身融合段从机头位置开始平滑延展，机头部分采用钝头修型设计，既可以容纳任务载荷舱与航电设备，也能在亚音速巡航阶段降低头部激波阻力，机翼采用大后掠角飞翼构型，翼展与机身长度的比例控制在3.2:1左右，机翼后缘设置有分体式阻力方向舵，替代传统垂尾实现航向控制，在建模过程中对舵面的偏转间隙做了0.8mm的预留设计，避免舵面偏转时与固定翼面产生运动干涉。

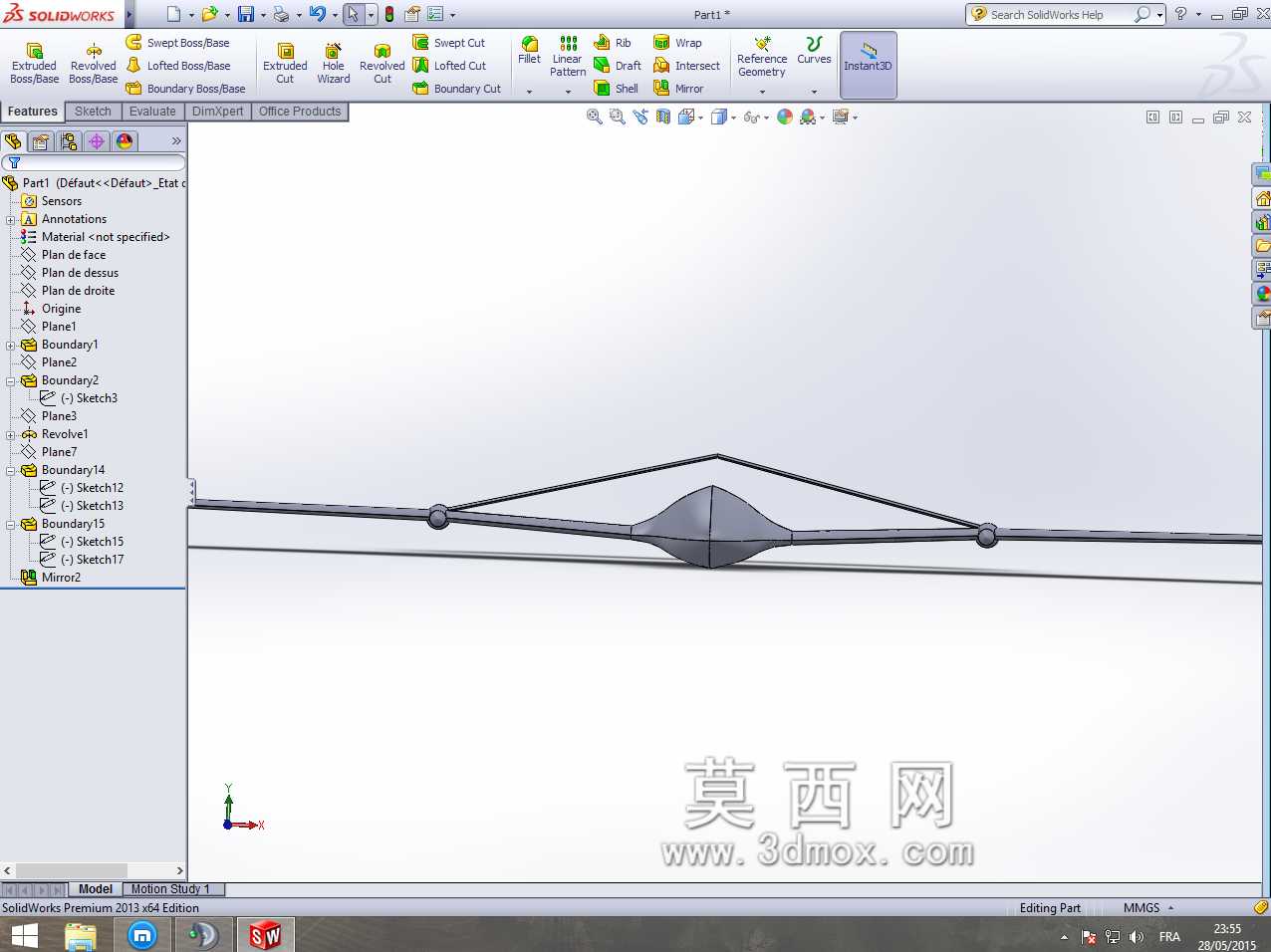

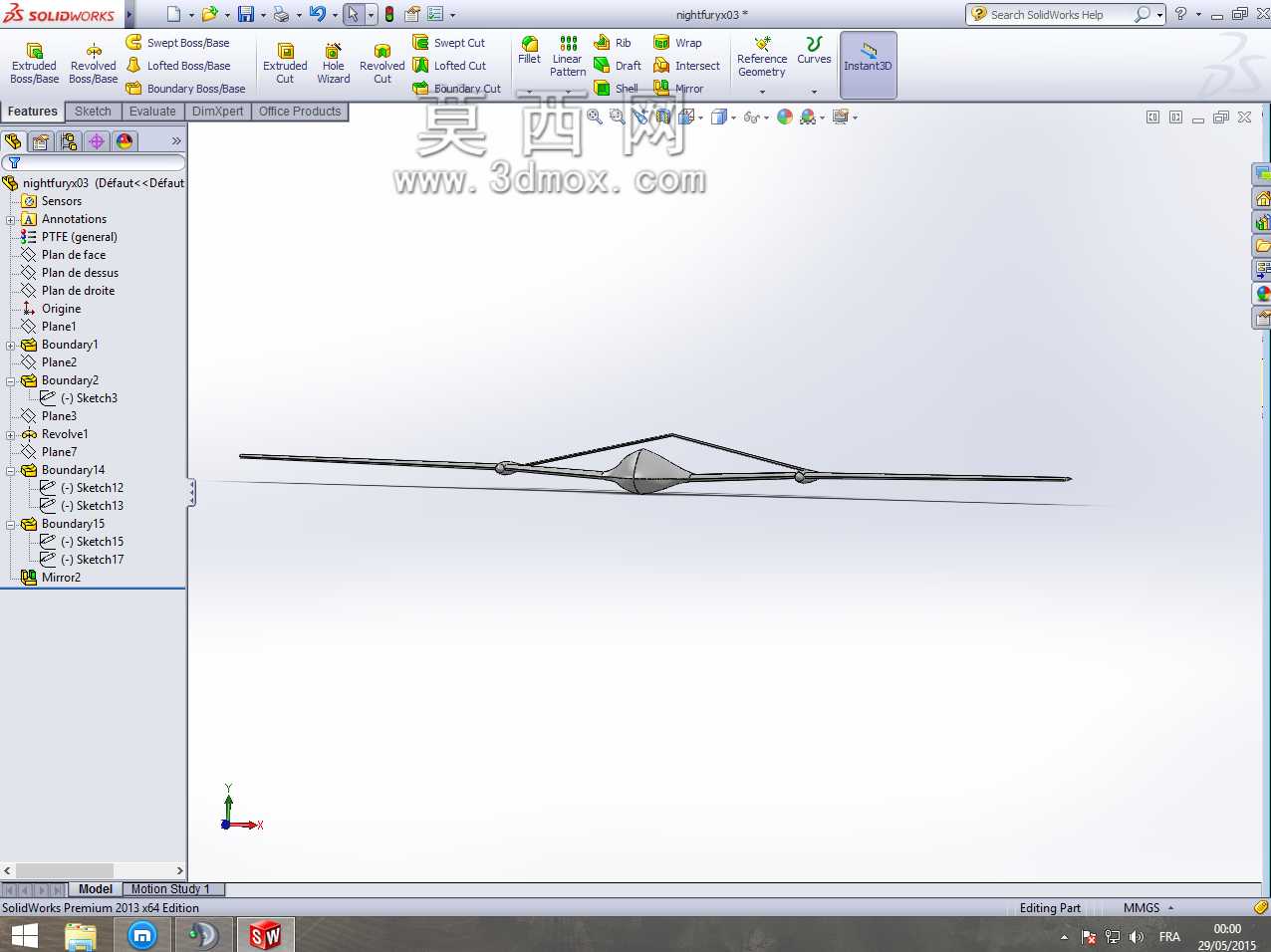

　　机身中部的进气道采用背负式S弯隐身设计，进气口上沿与机身表面齐平，能有效遮挡发动机压气机叶片的雷达反射信号，进气道内部流道按照总压恢复系数0.96的要求做了曲面顺滑处理，避免流道内出现气流分离影响发动机工作效率，发动机安装舱位于机身重心位置附近，安装边界预留了12mm的减震安装间隙，可适配小推力涡喷发动机的安装需求，发动机尾喷口采用窄缝式修型设计，与后机身下表面融合，可降低红外信号特征。机身内部的结构框架采用纵墙加翼肋的布局形式，主承力纵墙沿机身轴线对称布置，翼肋按照等强度原则从翼根到翼尖逐步降低厚度，翼根位置的翼肋厚度为18mm，翼尖位置缩减至4mm，在保证结构强度的同时尽可能降低整机结构重量，

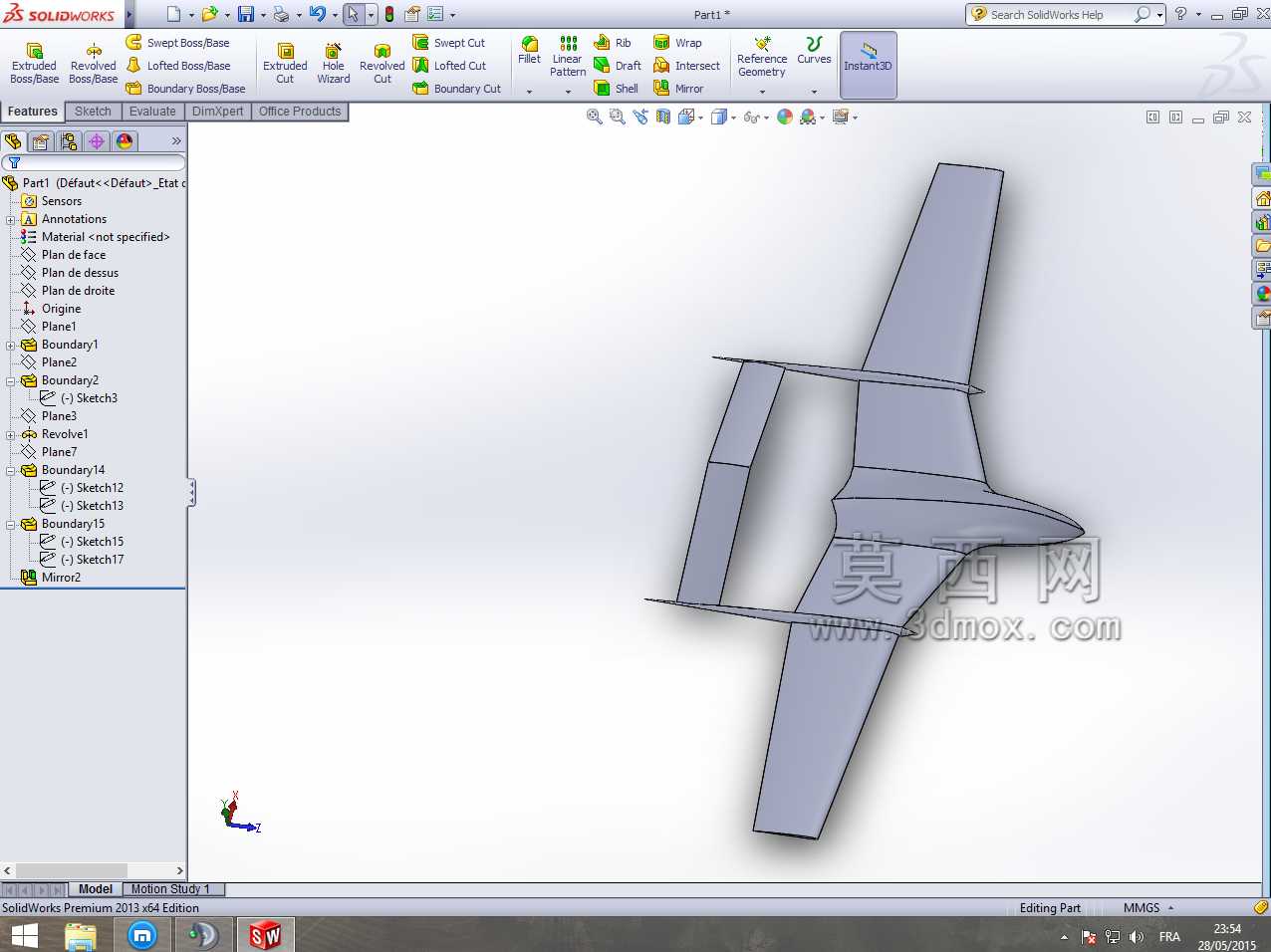

　　设备舱按照模块化设计思路划分了航电舱、燃料舱、任务载荷舱三个独立舱段，各舱段之间设置有可拆卸的承力隔板，方便后续设备迭代升级与维护检修。起落架采用前三点式收放结构，前起落架位于机头下方，主起落架位于翼身融合段的重心靠前位置，收放机构的运动路径在建模阶段做了全程运动仿真验证，确保收放过程中不会与周边结构、管路产生干涉，起落架舱门采用锯齿形接缝设计，进一步契合低可探测性的设计需求。机翼的翼型采用层流翼型设计，相对厚度从翼根的12%逐步过渡到翼尖的8%，在巡航升阻比与结构高度之间做了平衡，既保证机翼内部有足够的空间容纳燃油与作动机构，也能在亚音速巡航阶段获得较高的升阻比，提升航程表现。整机的外形曲面全部采用G2连续顺滑过渡，

　　没有明显的折线与突出结构，表面的维护口盖全部采用嵌入式设计，口盖接缝与机身棱边平行，避免出现垂直于雷达入射方向的平面结构。在实际应用场景中，这类构型的无人飞行器既可以搭载光电侦察设备执行长时间的边境巡逻、海域监控任务，也可以搭载小型精确打击弹药执行隐蔽对地打击任务，飞翼布局的高升阻比特性可以让其在相同燃油载荷下获得比常规布局无人机更长的续航时间，无尾翼的设计也降低了结构重量与维护复杂度。建模过程中对全机的重心位置做了反复配平调整，确保重心位于气动焦点前方约5%平均气动弦长的位置，保证飞行器的纵向静稳定性，同时对各操纵面的操纵效率做了初步估算，确保在全飞行包线内都有足够的操纵力矩，不会出现航向不稳定的问题。机身表面的传感器窗口全部采用与机身表面齐平的共形设计，避免突出的传感器结构破坏整体气动外形与隐身性能，窗口材料选用透波性能良好的复合材料，不会影响机载传感器的工作效果。
