现代ATOS汽车离合器盘三维设计

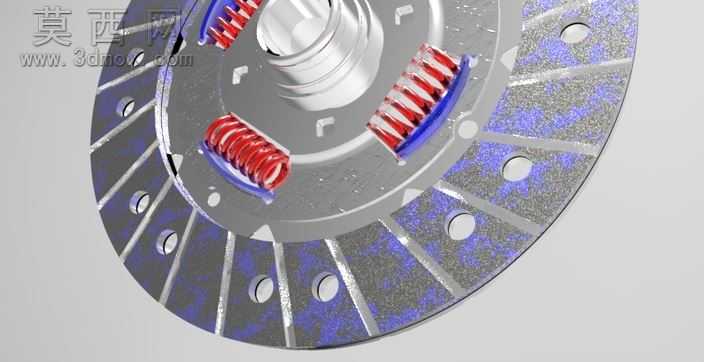

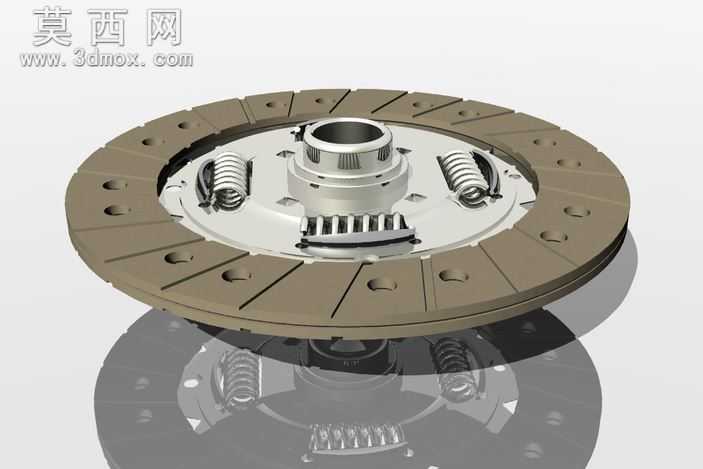

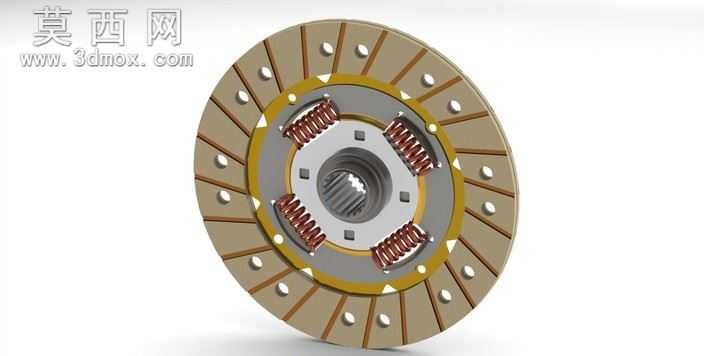

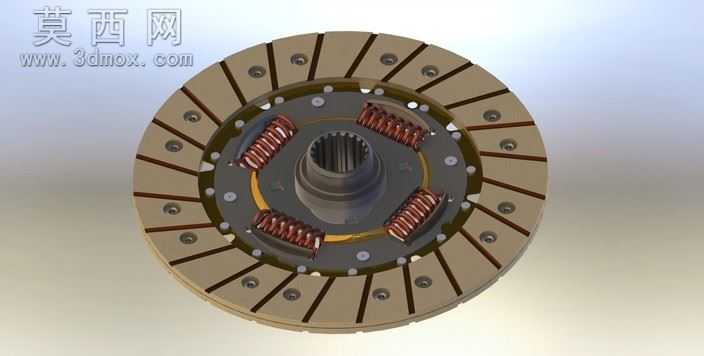

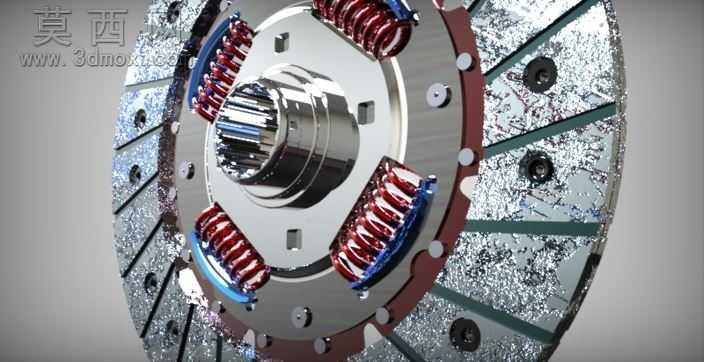

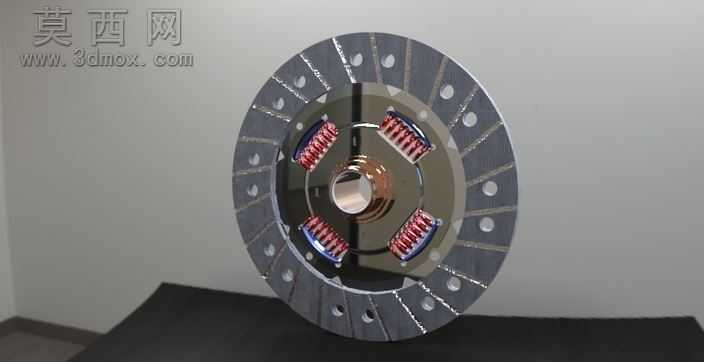

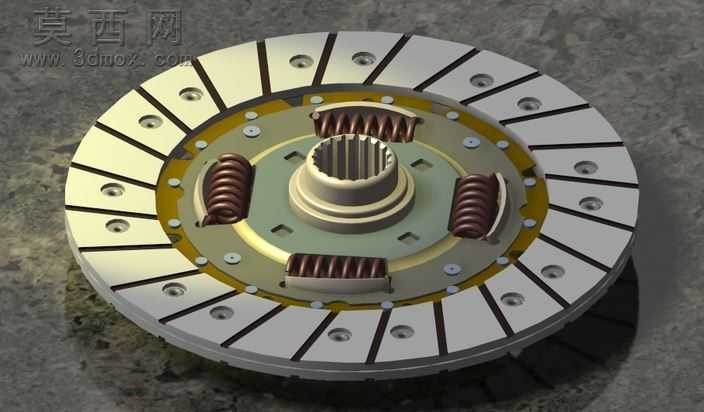

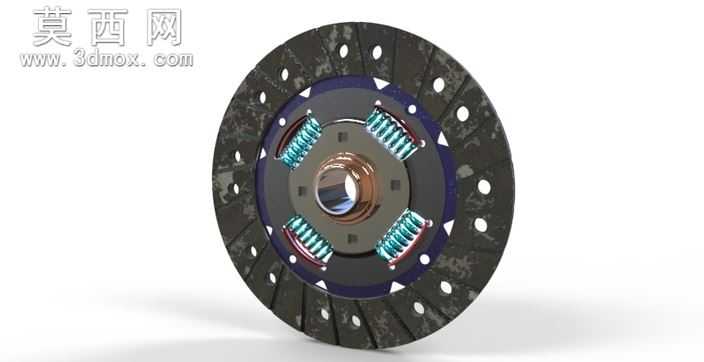

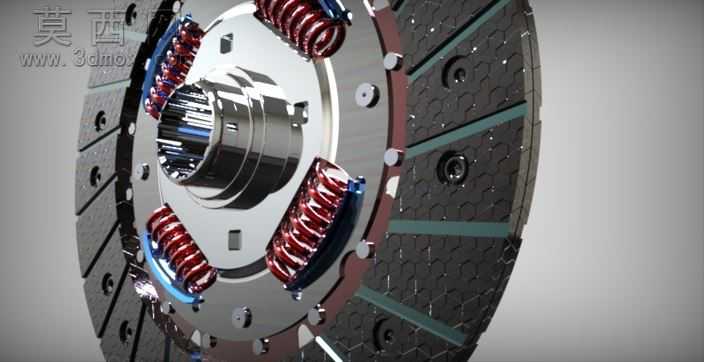

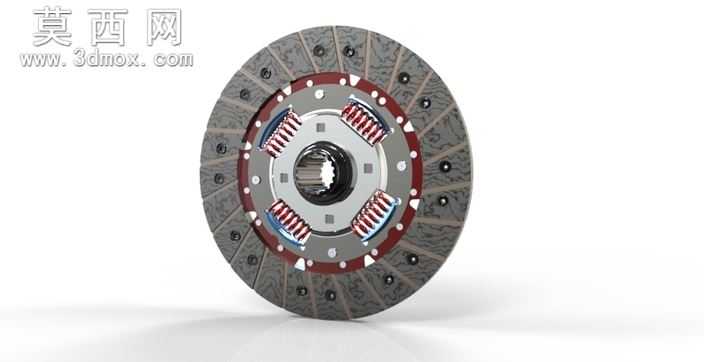

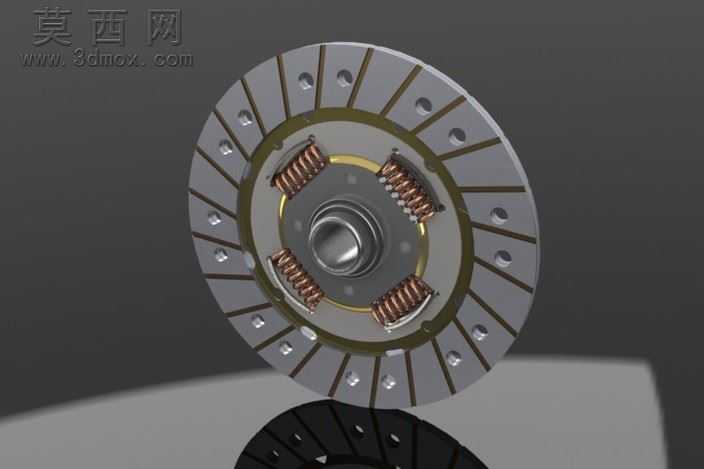

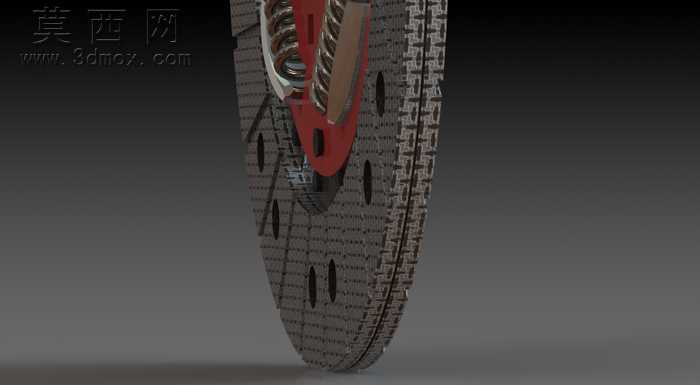

本作品为适配现代ATOS车型的离合器盘三维设计，建模过程严格遵循实车离合器从动盘的尺寸规范与功能逻辑，采用参数化建模方式完成全结构搭建。建模阶段首先完成核心花键毂的特征构建，精准还原内花键的齿形参数与毂体的台阶定位结构，保证与变速器输入轴的装配匹配度；随后围绕花键毂完成周向分布的减震弹簧安装位设计，对弹簧槽的限位弧度、卡接凸台的尺寸做了精细化处理，还原离合器工作过程中缓冲减震的结构基础。摩擦片部分采用分区建模思路，还原了摩擦衬片的扇形分块结构、表面的摩擦纹理沟槽，以及衬片与钢片之间的铆接点位布局，同时对盘体边缘的通风散热缺口做了等距阵列处理，还原离合器工作时的散热结构设计。渲染阶段针对不同部件匹配了对应材质：花键毂与金属盘片采用抛光合金钢材质，调整金属粗糙度与反射参数还原机加工金属的冷冽质感；减震弹簧采用弹簧钢材质，还原弹簧表面的氧化层色泽与螺旋结构的光影层次；摩擦衬片采用复合摩擦材料材质，调整表面漫反射参数与细微凹凸纹理，还原摩擦片粗糙耐磨的材质特性；限位铆钉采用镀锌金属材质，还原标准紧固件的表面质感。设计过程中充分考虑离合器盘的实际工作逻辑，对周向弹簧的刚度匹配、摩擦片的接触面积、盘体的动平衡结构做了结构合理性校验，所有部件的装配关系完全还原实车装配逻辑，可直接用于离合器结构教学、传动系统原理演示，也可作为汽车维修培训、零部件改装设计的参考三维素材，整体模型结构完整，细节还原度高，各特征参数符合乘用车离合器从动盘的行业设计标准。
