旋转发动机用铜质铰接连杆结构设计

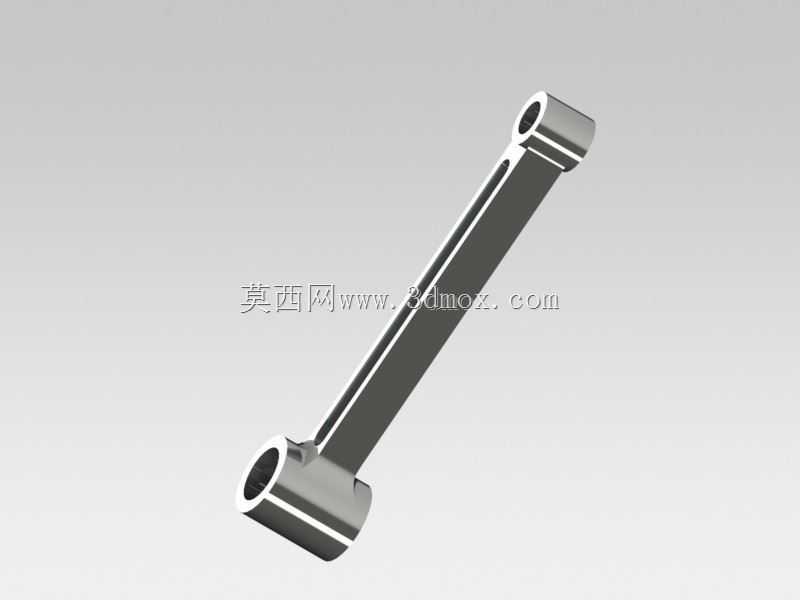

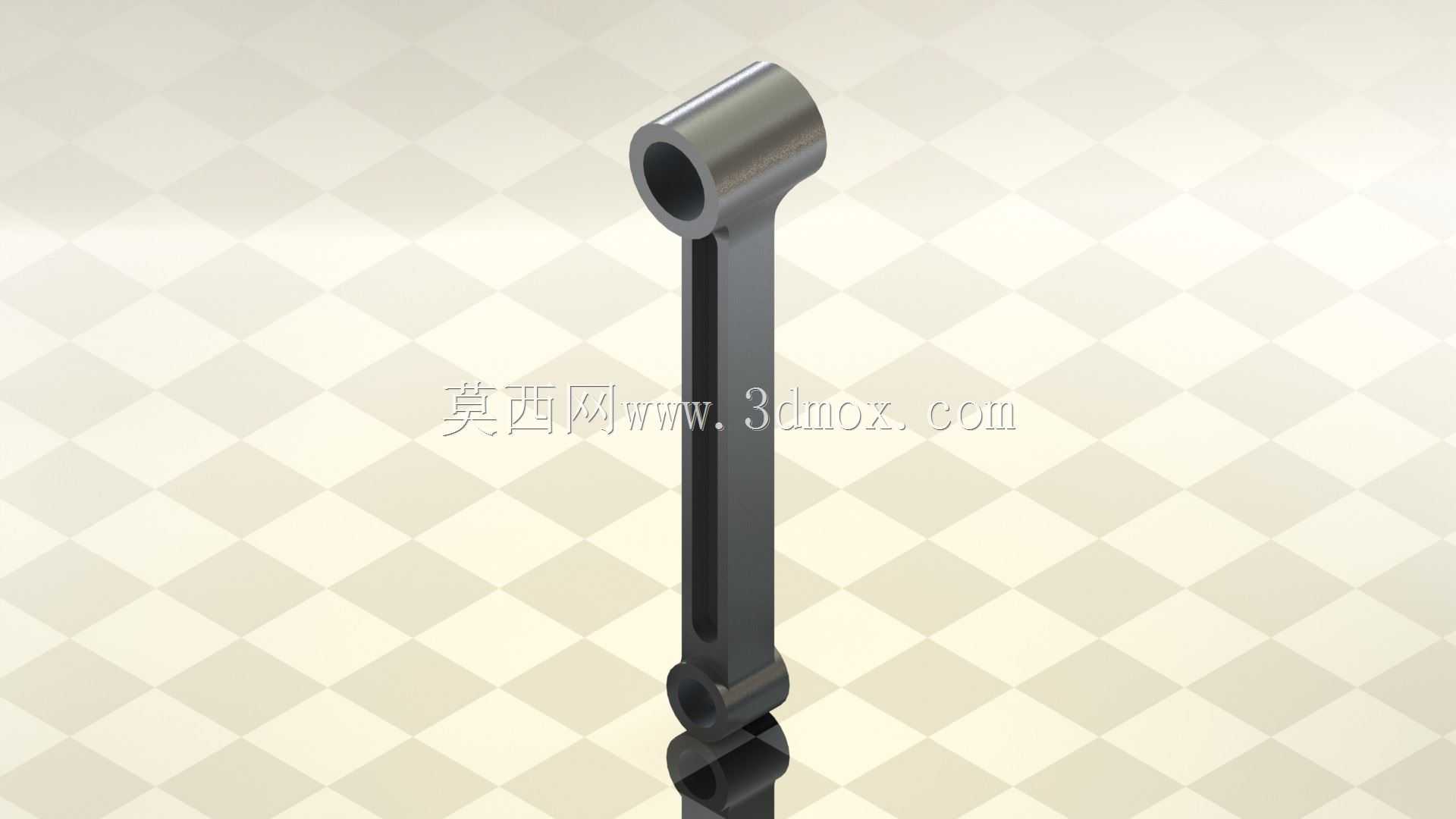

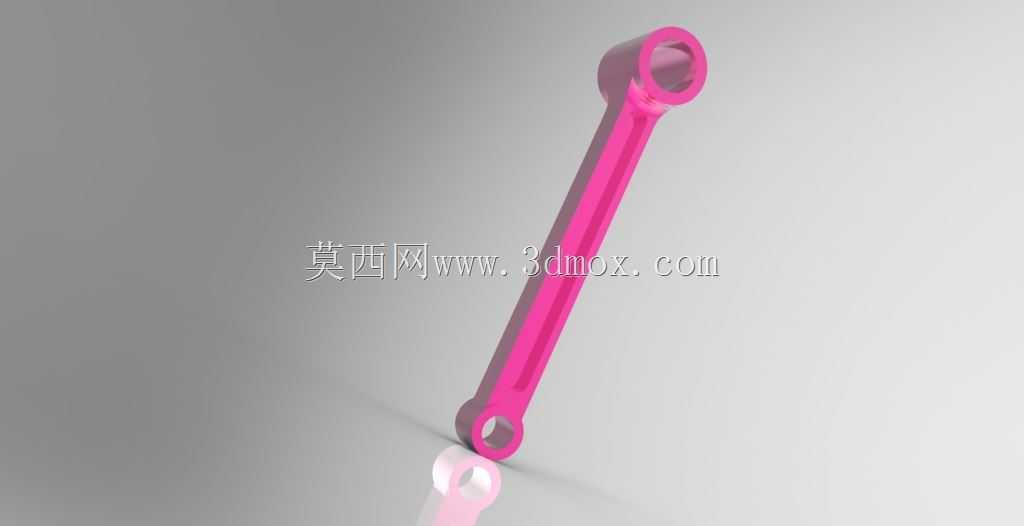

　　在旋转式动力输出设备的动力传递链路中，铰接杆是承担往复运动与旋转运动转换的核心受力构件，其结构合理性直接决定动力传递效率与整机运行寿命。不同于常规直列往复发动机的连杆结构，这款适配旋转发动机的铰接杆采用两端对称铰接孔、中间长条形减重槽的结构布局，两端的铰接孔分别对接偏心转轴与动力输出转子的连接销，工作过程中持续承受交变拉压载荷与瞬时冲击载荷，因此构件整体采用铜质基材加工，利用铜合金优异的减摩特性与抗疲劳性能，降低铰接副的磨损速率，减少运转过程中的振动传导。从实际安装边界来看，两端铰接孔的同轴度公差控制在0.02mm以内，孔内壁预留有0.1mm的衬套压装余量，可适配不同直径规格的连接销轴，

　　中间杆身的长度尺寸严格匹配旋转发动机转子的偏心距设计，确保运转过程中不会出现运动干涉，杆身两侧开设的通长减重槽并非单纯为了降低构件重量，更重要的是平衡杆身不同位置的刚度分布，避免交变载荷作用下杆身出现应力集中导致的断裂失效。在结构设计阶段，首先需要根据发动机的额定输出功率、峰值爆发压力计算铰接杆的最大受力载荷，以此确定杆身的最小截面尺寸，两端铰接孔的壁厚需要满足抗挤压强度要求，同时孔端的倒角设计需要兼顾销轴装配的导向性与运转过程中的应力释放，避免孔口位置出现应力裂纹。实际装机测试过程中，这款铰接杆在额定转速工况下的传动效率可达92%以上，铜质基材的自润滑特性可以减少铰接位置的润滑脂加注频次，适配高转速、长时间连续运转的工作场景，

　　在小型航空旋转发动机、便携式动力发电机组、竞速模型动力装置等场景中均有广泛应用。不同于冲压成型的薄壁连杆，这款铰接杆采用整体切削加工成型，杆身的各个截面过渡位置均采用圆弧过渡处理，不存在尖锐的棱角与加工刀痕残留，从根源上降低了疲劳裂纹萌生的概率，两端铰接孔的端面设计有0.5mm深的沉台，用于安装限位挡圈，防止销轴在高速运转过程中出现轴向窜动，避免铰接副脱开引发的设备故障。在动力传递过程中，铰接杆的运动轨迹并非简单的直线往复，而是随转子做平面复合运动，因此杆身的外形轮廓需要经过运动仿真校核，确保在整个运动周期内，杆身与发动机腔体内壁、转子侧壁、密封件等相邻部件的最小间隙保持在0.3mm以上，防止运转过程中出现刮蹭磨损。

　　针对不同功率等级的旋转发动机，这款铰接杆的尺寸可以通过参数化调整快速适配，仅需要修改两端孔中心距、铰接孔内径、杆身截面宽度这几个核心参数，即可完成不同规格产品的设计迭代，不需要重新进行整体结构的拓扑优化，能够大幅缩短同系列产品的研发周期。从维护角度来看，铜质铰接杆的磨损量可以通过铰接孔的内径测量快速判定，当孔内壁磨损量超过0.08mm时，仅需要更换孔内的耐磨衬套即可继续使用，不需要整体更换构件，能够有效降低设备的后期维护成本。在装配环节，两端铰接孔与销轴的配合间隙控制在0.01-0.03mm之间，间隙过大会导致运转过程中出现冲击异响，加速铰接副的磨损，间隙过小则会出现卡滞现象，导致动力传递阻力增大，甚至引发运转卡滞故障。杆身表面做了钝化处理，避免长期在高温油气环境下出现氧化锈蚀，确保构件尺寸精度的长期稳定性，即使在连续高负荷运转工况下，杆身的形变量也能控制在0.01mm以内，不会因为塑性变形导致配气相位或者点火正时出现偏差，保障发动机的动力输出稳定性。
