立式风力驱动往复提水装置结构设计

　　这套立式风力往复提水结构，核心是把垂直轴风轮捕获的风能直接转化为活塞往复做功的动力，省去了传统风电提水方案里的发电、储能、电控中间环节，在偏远无电网的牧区、山地零散农田、沿海滩涂养殖区的小流量提水场景里适配性极强，不需要架设供电线路，也不用配备储能电池组，日常运维仅需定期检查转动副的润滑状态，整体运维成本远低于常规电动提水设备。

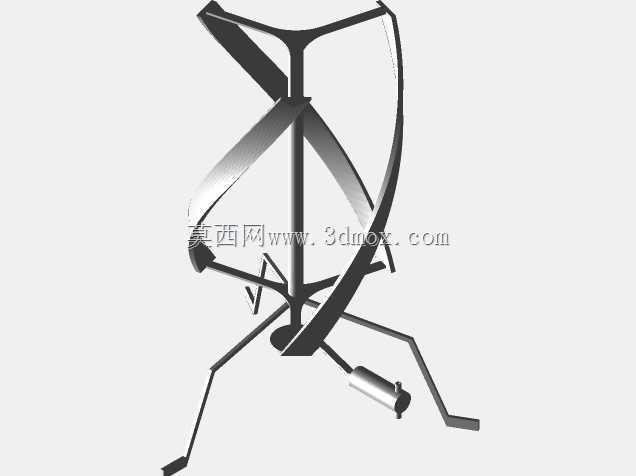

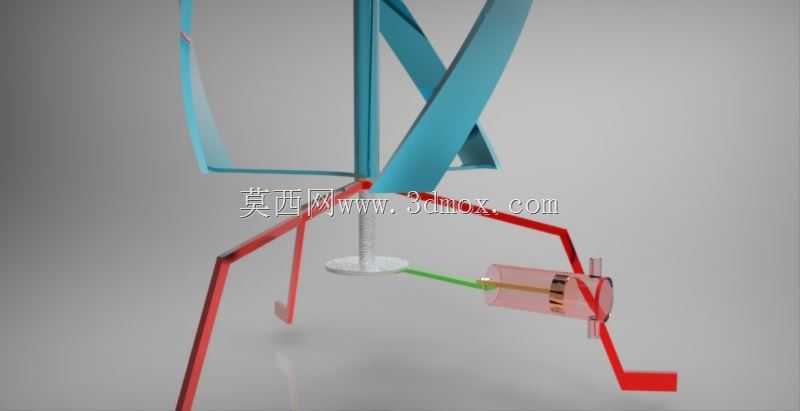

　　从结构布局来看，上部的垂直轴风轮采用螺旋扭曲叶片设计，这类叶片不需要额外设置对风机构，不管来风方向如何变化都能正常捕获风能，启动风速阈值比传统水平轴风轮更低，在年均风速偏低的区域也能稳定运行。风轮的主轴直接向下延伸，通过曲柄滑块机构把风轮的旋转运动转化为下部泵体活塞的直线往复运动，传动链全程采用刚性机械连接，没有软传动部件的打滑、老化失效问题，传动效率能保持在较高水平。下部的三脚支撑结构采用细长杆件铰接设计，展开后支撑跨距足够保证整机在六级阵风下的稳定性，收拢后整体占用空间极小，方便在交通不便的山区通过人力搬运转移，不需要大型吊装设备配合安装。

　　设计过程中优先考虑了野外无维护场景的可靠性，所有转动配合部位都预留了防尘密封结构，避免野外沙尘进入配合面造成磨损失效。风轮叶片采用薄壁曲面构型，在保证结构刚度的前提下尽可能降低自身重量，减小启动时的惯性阻力，低风速下就能带动曲柄机构越过止点开始做功。泵体部分采用单作用往复活塞结构，进排液阀采用自重式启闭结构，不需要额外的弹簧复位部件，减少了易损件数量，活塞的行程设计匹配风轮在额定风速下的转速区间，避免风速波动时活塞运动速度过快造成液击，或者速度过慢导致提水流量不足。

　　安装边界方面，三脚支撑的支脚末端设计有尖状插入结构，安装时可以直接插入松软土层20至30厘米深度，不需要额外浇筑混凝土基础，在硬质地面使用时也可以通过膨胀螺栓固定支脚，整机安装完成后总高度控制在2.2米以内，不会对周边低矮作物、牧场围栏造成遮挡影响。风轮的最大旋转直径控制在0.8米，运行时叶片扫掠范围不会超出支撑脚的外接圆边界，避免周边杂草、灌木缠绕叶片影响运行。泵体的进液口预留了通用软管接口，可以直接对接普通输水软管，不需要定制专用管路配件，出液口的压力设计匹配10米以内的提水扬程，完全满足零散地块灌溉、牲畜饮水补给、小型养殖池换水的日常使用需求。

　　在功能特性上，这套装置的输出流量随风速自然匹配，风速大时风轮转速提升，活塞往复频率加快，提水流量相应增大，风速降低时流量自然减小，不需要额外设置调速机构，完全依靠机械结构本身的特性适配风能的波动，避免了复杂电控系统在野外环境下的易故障问题。整体结构没有采用特殊定制的非标零部件，大部分杆件、铰接销、密封件都可以采用通用标准件替换，在偏远地区也能方便找到替换配件，不会因为单个小零件损坏就造成整机报废。结构设计时还考虑了极端大风下的安全特性，当风速超过额定值时，风轮的叶片曲面会产生一定的气动卸力效应，不会因为转速过快造成结构过载损坏，不需要额外设置刹车或者限速机构，进一步简化了整体结构。
