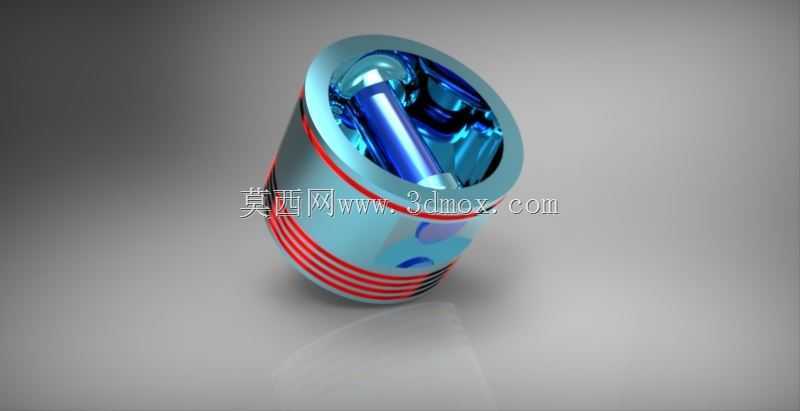

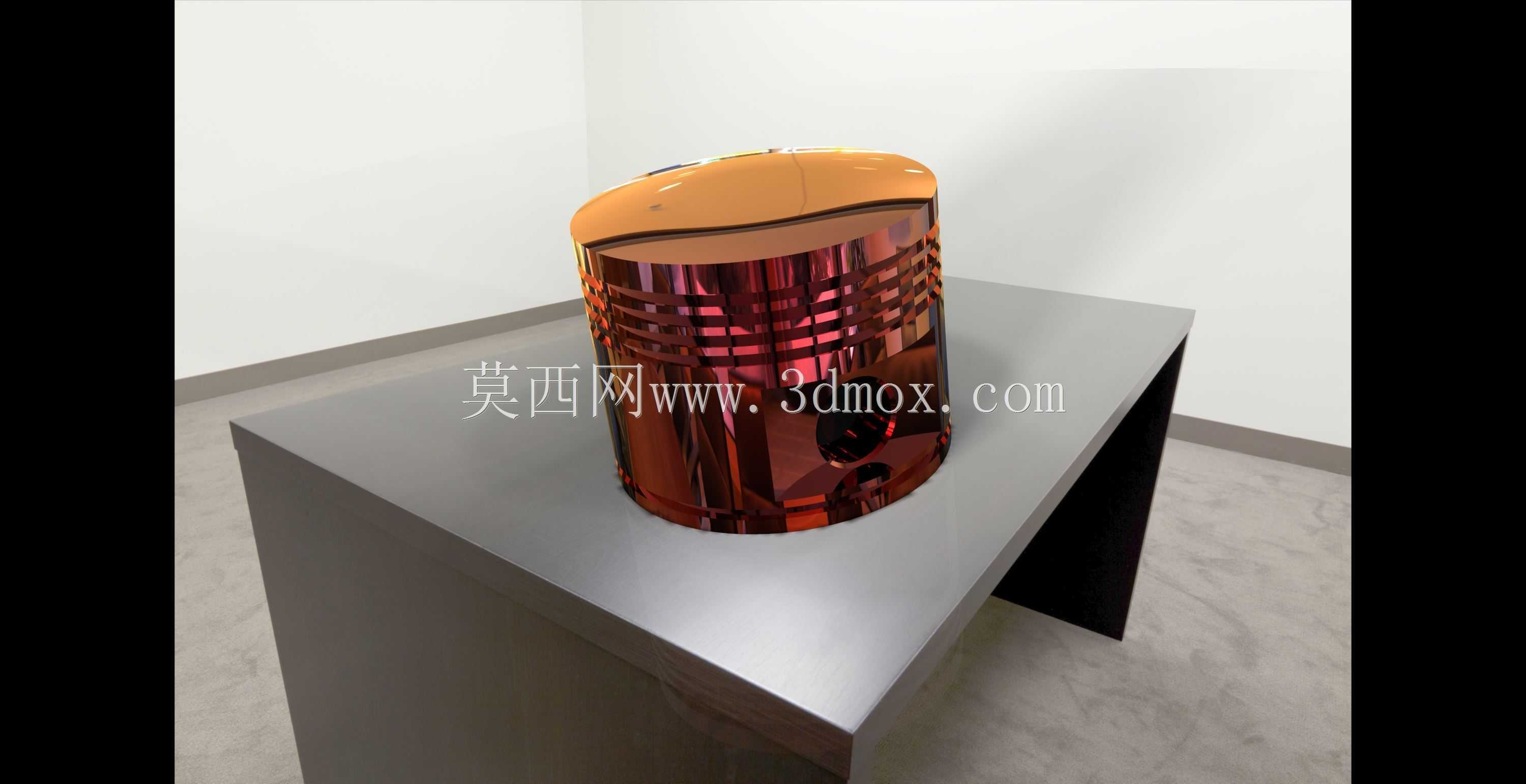

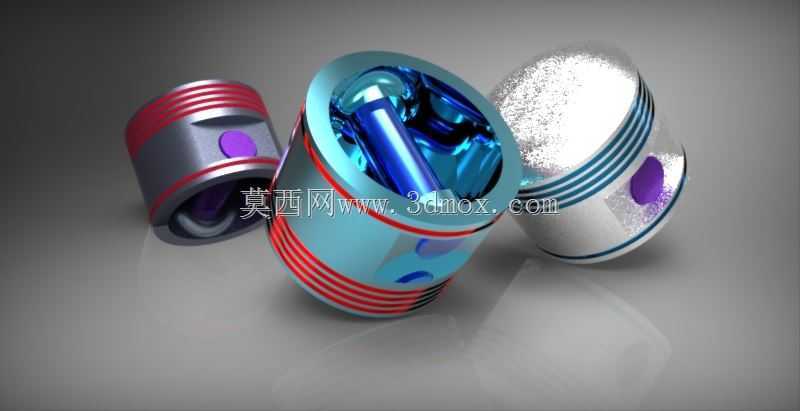

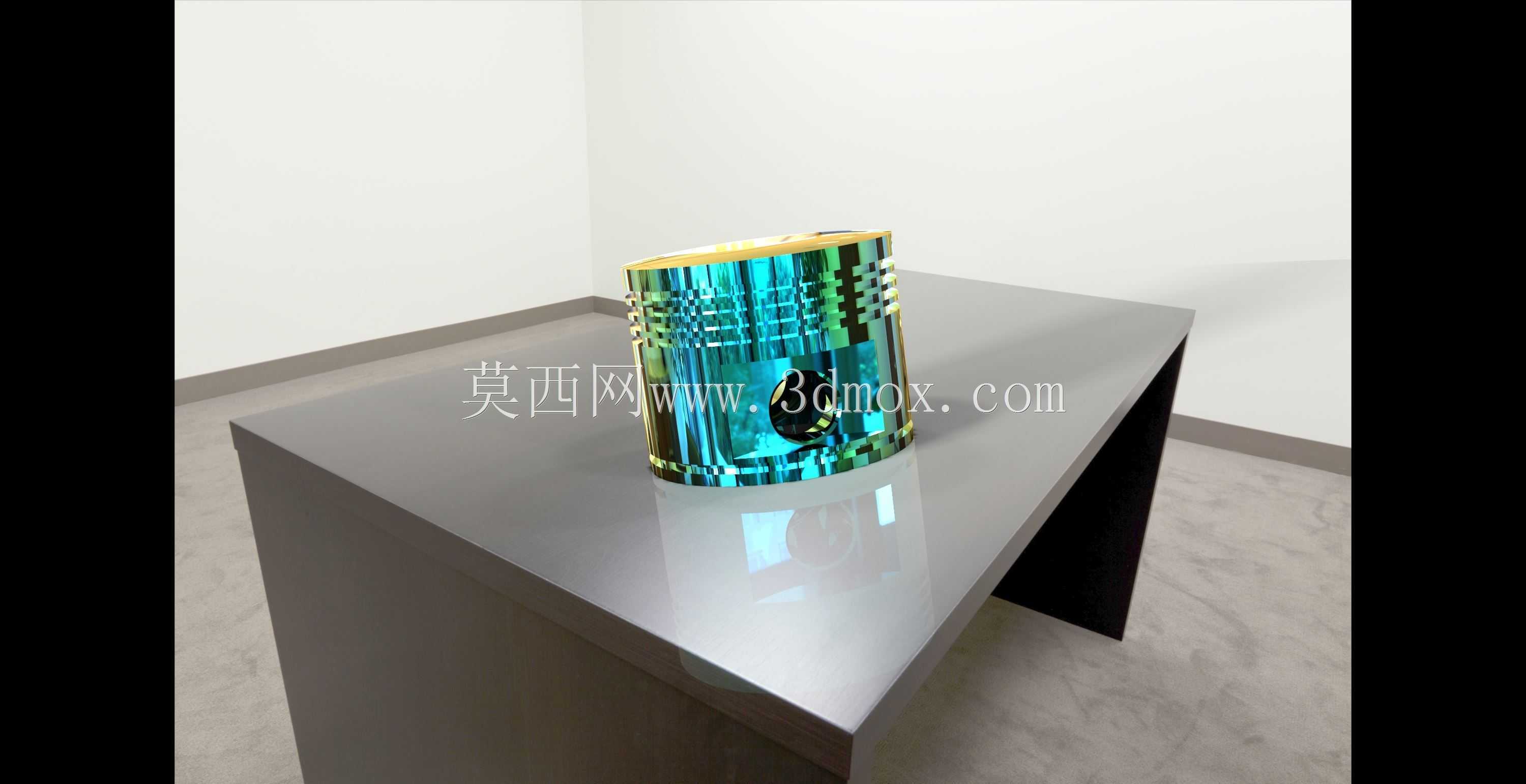

内燃机用铝合金活塞结构三维设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功压力、将燃气热能转化为机械往复动能的关键零件，这套三维结构完整还原了量产机型活塞的全部设计细节，可直接用于动力总成的装配校核、运动仿真以及配套零部件的匹配设计。从实际装机场景来看，这类活塞主要适配小排量四冲程汽油机，广泛应用在家用乘用车、通用小型发电机组、园林动力机械等设备的动力单元中，工作时需要在气缸套内做高频往复直线运动，最高往复线速度可超过10m/s，同时要承受瞬时超过10MPa的燃气爆发压力，以及燃烧过程中超过2000℃的瞬时高温冲击，因此结构设计上的每一处细节都直接关联整机的动力输出效率、运行可靠性与使用寿命。

　　从结构功能分区来看，活塞顶部直接与高温燃气接触，这个模型的顶部采用了适配屋脊型燃烧室的凹坑造型，凹坑的边缘做了圆滑过渡处理，既可以在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，也能避免尖角处出现应力集中，防止长期高温交变载荷下产生热疲劳裂纹。顶部的壁厚设计遵循了等强度原则，中心区域厚度略大于边缘，匹配燃气压力从中心向四周扩散的载荷分布规律，同时在活塞顶面的边缘预留了气门避让坑，避免活塞运行到上止点时与进排气门发生运动干涉，避让坑的深度与直径完全匹配对应机型的气门升程与气门头部尺寸，装配时无需额外修配即可满足正时系统的运动边界要求。

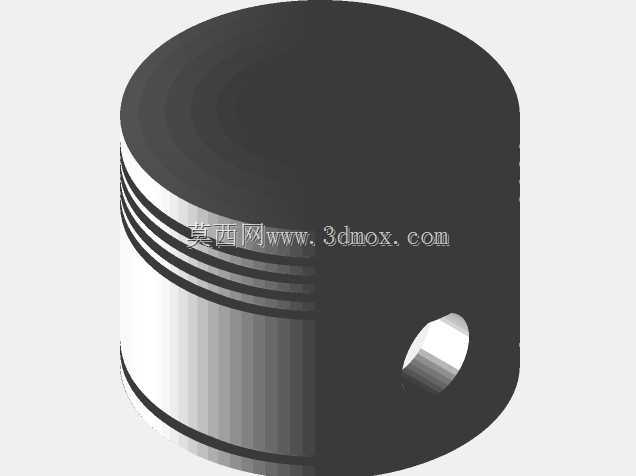

　　活塞头部的环带区域设计了三道环槽，上方两道为气环安装槽，最下方一道为油环安装槽，环槽的宽度与深度严格匹配对应规格的活塞环尺寸，槽壁的表面粗糙度要求控制在Ra0.8以内，保证活塞环安装后可以在槽内灵活浮动，同时实现可靠的密封效果。两道气环的主要作用是密封燃烧室的高压燃气，防止燃气从活塞与气缸壁的间隙窜入曲轴箱，油环则负责在活塞下行时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽下方还设计了回油孔，油环刮下的多余机油可以通过回油孔直接流回曲轴箱油底壳，避免机油在环槽区域堆积。环带区域的外径略小于活塞裙部的外径，这是因为头部距离燃烧室更近，工作时的热膨胀量更大，预留的膨胀间隙可以防止活塞受热后在气缸内卡死。

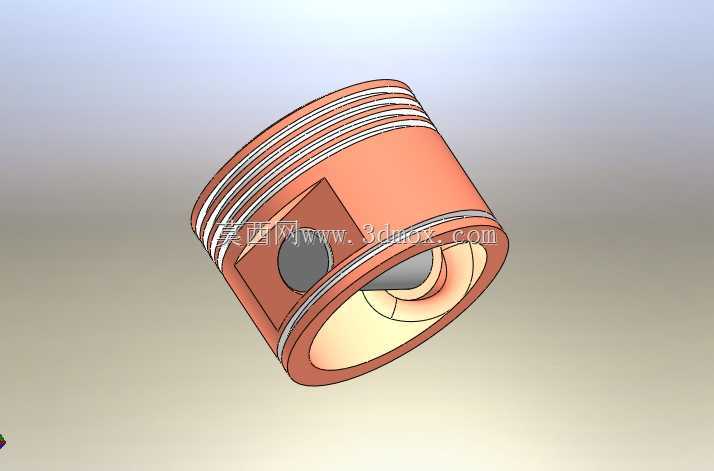

　　活塞裙部是引导活塞在气缸内做往复运动的导向部分，这个模型的裙部采用了变椭圆截面设计，也就是活塞销座方向的裙部直径略小于垂直于销座方向的直径，这是因为活塞工作时在燃气压力和侧推力的作用下，销座方向会产生更大的机械变形与热变形，变椭圆的设计可以让活塞在热态工作时裙部截面趋近正圆，保证与气缸壁的均匀贴合，避免出现局部偏磨。裙部的表面设计了细微的储油纹路，可以在运行时留存少量润滑油形成均匀的油膜，降低裙部与气缸壁之间的摩擦阻力，减少磨损量。活塞销座位于裙部的两侧，采用了加厚的加强筋结构与活塞头部连接，销座孔的尺寸精度要求达到IT6级，用来安装活塞销，连接活塞与连杆小头，将活塞承受的燃气作用力传递给连杆，进而推动曲轴旋转输出扭矩。销座孔内还设计了卡簧槽，用来安装活塞销卡环，限制活塞销的轴向窜动，防止销子端部刮伤气缸壁。

　　从安装边界尺寸来看，这款活塞的公称直径与对应排量的气缸套内径保持严格的配合公差，裙部与气缸壁的配合间隙控制在0.02-0.04mm之间，既保证活塞可以在气缸内灵活运动，又不会因为间隙过大出现敲缸、窜气等问题。活塞的总高度、压缩高度（活塞销孔中心到活塞顶面的距离）完全匹配对应机型的曲轴连杆机构运动参数，保证活塞运行到上止点时的余隙高度符合设计要求，压缩比误差控制在设计允许的范围内，不会影响整机的动力输出与燃烧效率。活塞销孔的中心距、孔径尺寸与对应规格的活塞销、连杆小头衬套尺寸完全适配，装配时可以实现分组选配，满足大批量生产的装配精度要求。

　　在建模逻辑上，这套模型完全遵循实际机加工的工艺顺序，从顶部轮廓的旋转特征开始，逐步完成环槽切削、销座拉伸、加强筋构建、回油孔与卡簧槽的切除等步骤，所有特征的参数都可以直接编辑调整，方便设计人员根据不同的排量要求、性能指标快速修改尺寸，衍生出适配不同机型的活塞结构。模型的所有圆角、倒角都严格按照机加工的工艺要求设计，没有出现无法加工的尖锐特征或者倒扣结构，所有壁厚都保持均匀，避免铸造过程中出现缩孔、缩松等缺陷，完全满足量产开模的工艺要求。在做运动仿真时，可以直接将模型导入装配环境，添加气缸套、活塞环、活塞销、连杆等配套零件的约束，即可模拟活塞在整个行程中的运动状态，校核运动间隙、干涉情况，也可以添加温度场、压力场载荷进行有限元分析，验证活塞在极端工况下的结构强度与热变形量，为后续的结构优化提供准确的三维数据支撑。
