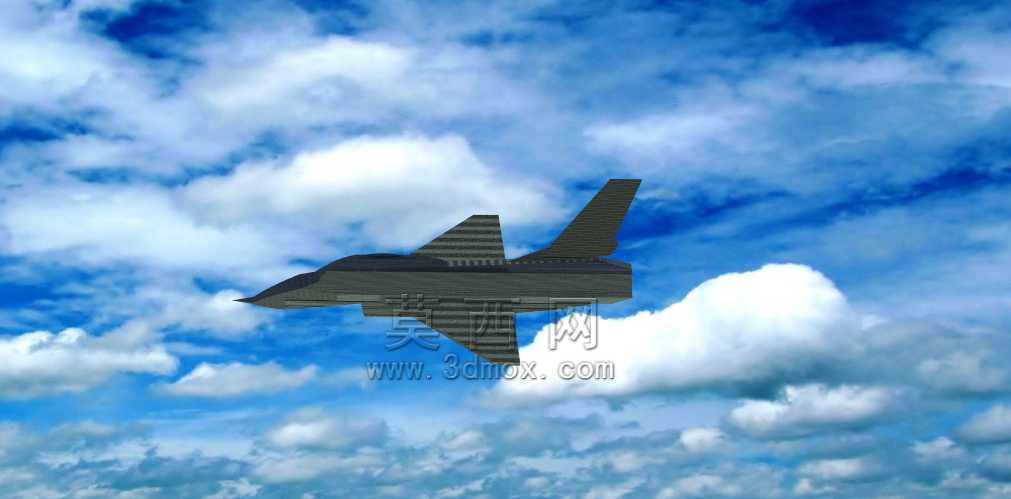

单座轻型喷气式歼击机整机结构设计

　　在航空装备结构设计领域，轻型歼击机的整机建模需要兼顾气动效率、结构强度与机载设备安装空间的多重平衡，本次完成的单座喷气式战机三维结构，针对前线近距离空中支援、要地防空截击的实际使用场景做了针对性的结构适配。从实际部署场景来看，这类轻型战机可部署于前线野战机场，承担近距制空争夺、对地战术支援、低空突防打击等任务，相比重型战机，它的整机尺寸控制更严格，对跑道长度要求更低，维护保障的复杂度也相应降低，适合快速反应部署的作战场景。整机气动布局采用常规后掠翼加单垂尾的成熟构型，机头做了尖锐化的棱线修型，在跨音速飞行阶段可以有效降低激波阻力，同时为机载雷达设备预留出足够的安装舱段，机头下方的进气道采用两侧肋下布局，在大迎角飞行状态下依然可以保证发动机的进气效率，避免机身遮挡导致的进气畸变，适配战机在近距离格斗时的大机动动作需求。机身主体采用半硬壳式结构设计，从前往后依次划分为雷达舱、座舱段、设备舱、燃油舱、发动机舱与尾段结构，各舱段之间设置有承力隔框，隔框与纵向布置的长桁、蒙皮共同承担飞行过程中的气动载荷与机动过载，其中座舱段采用整体式风挡设计，风挡框架做了减阻修型，既可以保证飞行员的前向与侧向视野，也能避免框架结构在高速飞行时产生额外的气动阻力。机翼采用中等后掠角的切尖三角翼构型，机翼前缘设置有可动襟翼，后缘布置有副翼与襟翼结构，在起降阶段可以向下偏转增加机翼弯度，提升低速升力系数，缩短起降滑跑距离，

　　在机动飞行时副翼差动可以提供足够的滚转力矩，保证战机的横向操纵效率；机翼内部预留有整体油箱空间，可以在不占用机身额外空间的前提下提升载油量，扩展作战半径，机翼下方设置有多个外挂点结构，可根据任务需求挂载副油箱、空空导弹、对地攻击弹药等不同载荷，挂点位置经过重心配平计算，避免挂载不同载荷时整机重心偏移超出允许范围。尾翼部分包含全动平尾与单垂尾结构，全动平尾的转轴位置经过气动焦点匹配设计，在跨音速阶段可以保证足够的纵向操纵效率，避免出现操纵反效的问题；垂尾采用大后掠角设计，垂尾后缘设置有方向舵，在战机侧滑、偏航机动时提供足够的航向稳定力矩与操纵力矩，垂尾顶端预留有电子设备天线的安装位置，可集成通讯、导航天线模块，

　　无需额外在机身表面布置突出的天线结构，进一步降低整机的气动阻力。起落架采用前三点式布局，前起落架布置在座舱下方的承力结构上，采用双轮结构，转向机构与前起落架承力支柱集成设计，可实现地面滑行阶段的转向操纵，主起落架布置在机身中部两侧的承力框位置，采用单轮结构，起落架收放机构经过运动轨迹仿真验证，收放过程中不会与周边结构、管路产生干涉，收起后可完全收纳进机身与机翼根部的起落架舱内，舱门关闭后与机身表面齐平，不会产生额外的气动阻力。动力系统采用单台大推力涡喷发动机作为动力源，发动机通过多个安装节固定在机身尾部的发动机舱承力结构上，安装节位置设置有减震结构，可吸收发动机工作时产生的振动，避免振动传递到机身其他部位影响机载设备的正常工作；

　　发动机舱周围布置有隔热层结构，避免发动机工作时的高温传递到周边的燃油舱、设备舱，引发安全隐患，同时发动机舱设置有检修口盖，地勤人员可快速打开口盖完成发动机的日常检查与维护作业。整机的结构设计过程中，所有承力部件的尺寸都经过强度校核，在9G的最大机动过载工况下，机身、机翼、尾翼的结构应力都处于材料许用应力范围内，不会出现结构破坏的问题；各系统的管路、线缆走向都沿着机身长桁方向布置，通过卡箍固定在结构件上，避免飞行过程中管路、线缆出现晃动磨损，同时预留有足够的检修空间，方便地勤人员开展日常维护作业。从安装边界来看，整机翼展控制在9米左右，机身长度约14米，机高约4.5米，可适配多数前线机场的机库、停机位尺寸，地面保障设备可直接对接机身表面的加油口、充电口、气源口，无需特殊的适配改装，能够快速完成出动前的保障准备工作。
