精密台式手动虎钳夹紧工装结构设计

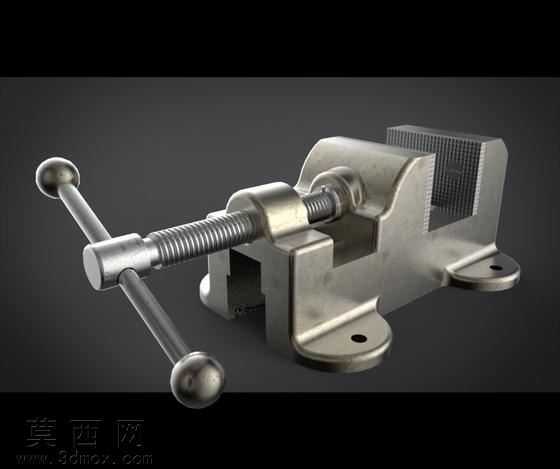

本作品为台式手动虎钳的三维数字化设计，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，依托三维建模软件完成全参数化零件构建与整机装配。建模阶段首先拆分虎钳的核心组成部件：固定钳身、活动钳身、传动丝杠、操作手柄、钳口夹板、安装底座六大模块，每个零件均按照真实机加工虎钳的工艺特征进行细节还原，比如固定钳身的导轨滑槽采用等截面拉伸配合公差切除完成，保证活动钳身的滑动行程符合手动工装的常规开合范围；传动丝杠采用螺旋扫描特征构建梯形传动螺纹，还原丝杠副的传动咬合结构，同时在丝杠与活动钳身的连接位置设计了轴向限位结构，模拟真实虎钳丝杠转动带动钳身平移的运动逻辑。材质与渲染环节，针对金属工装的质感进行精细化调整，整体零件赋予磨砂不锈钢材质，对钳口的防滑齿面做了粗糙度差异化处理，齿形咬合面设置更高的粗糙度参数模拟淬火处理后的耐磨金属质感，操作手柄的两端球头做了轻微的倒角高光处理，还原机加工金属零件的边缘倒角工艺；渲染阶段采用工作室三点布光，主光从侧上方投射突出虎钳的结构轮廓与金属反光，辅光补全暗部细节避免钳身滑槽区域出现死黑，背景采用深灰色渐变突出金属主体的质感，最终渲染效果清晰展现虎钳的装配关系与细节特征。设计思路上，这款虎钳定位为小型精密加工夹持工装，整体结构紧凑，安装底座设计了两个沉头安装孔，可固定在工作台面使用，钳口的防滑齿采用细密的矩形齿阵列，保证夹持工件时的摩擦力避免打滑，操作手柄采用长杆加两端球头的设计，符合手动操作的施力习惯，转动丝杠时可通过杠杆原理放大夹紧力，满足小型五金零件、机加工件的夹持固定需求；装配过程中严格校验了各运动部件的干涉情况，确保活动钳身在全行程滑动过程中无结构干涉，丝杠转动顺畅无卡滞，整体模型既还原了真实手动虎钳的结构原理，也通过精细化的建模与渲染呈现出工业工装的金属质感与结构美感，可作为机械工装设计的参考案例，也可用于五金工具类产品的展示素材。
