针式转接连接结构三维建模作品

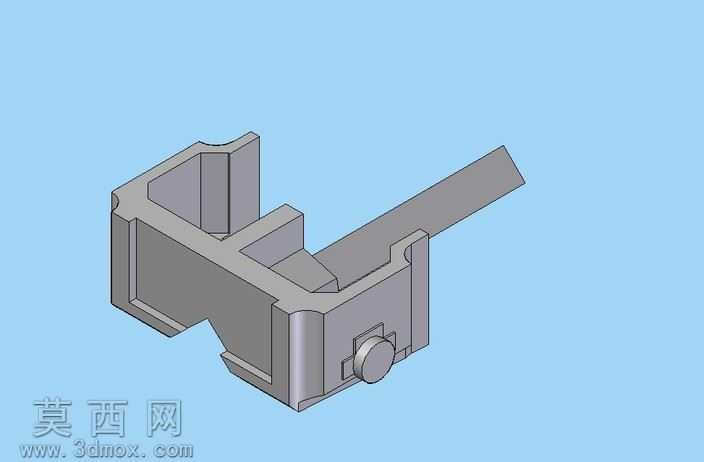

本作品为针式转接连接构件的三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先对构件的功能需求进行拆解，明确该零件需要实现插接定位、结构卡合、外接延伸的核心作用，以此为基础绘制二维草绘轮廓，对基座腔体、延伸臂、定位凸台、侧端旋钮结构的轮廓尺寸进行精准约束，保证各部分尺寸匹配装配公差要求。建模过程中采用实体拉伸、切除、倒角、圆角等基础特征命令完成主体结构搭建，针对基座的空腔结构通过抽壳命令控制壁厚均匀性，避免后续3D打印或注塑生产时出现壁厚不均导致的变形问题；延伸臂部分做了渐变厚度处理，在保证结构强度的同时减少材料占用，侧端的旋钮结构单独建模后通过装配约束与基座完成配合，还原旋钮的转动调节功能逻辑。材质渲染阶段，为构件赋予哑光灰色工程塑料材质，调整材质的粗糙度、反光度参数模拟工业常用硬质PVC或ABS塑料的真实质感，背景选用淡蓝色纯色背景突出零件主体结构，渲染时开启环境光遮蔽效果，让零件的棱边、腔体缝隙处的光影层次更清晰，完整呈现零件的立体结构特征。结构设计上，基座部分设置了多组卡位卡槽，可实现与对应母座的快速卡接固定，无需额外紧固件即可完成初步装配，延伸臂为长条状扁平结构，端部做了斜切导向处理，方便插接对位，侧端的圆形旋钮结构可实现插接后的锁紧定位，防止使用过程中出现松脱移位，整体结构紧凑，各功能区域划分清晰，没有冗余结构，在满足连接转接功能的前提下尽可能压缩零件整体体积，适配狭小空间内的装配需求。设计过程中充分考虑零件的生产工艺可行性，所有棱边均做了R0.5-R1mm的圆角处理，避免尖锐边角带来的安全隐患，同时也适配注塑生产的脱模要求，减少模具加工的难度，各连接位置的厚度过渡平缓，避免出现应力集中问题，提升零件的整体结构强度，可直接用于后续的结构验证、装配模拟以及生产加工参考。
