双头橡胶锤头木柄安装式手锤结构设计

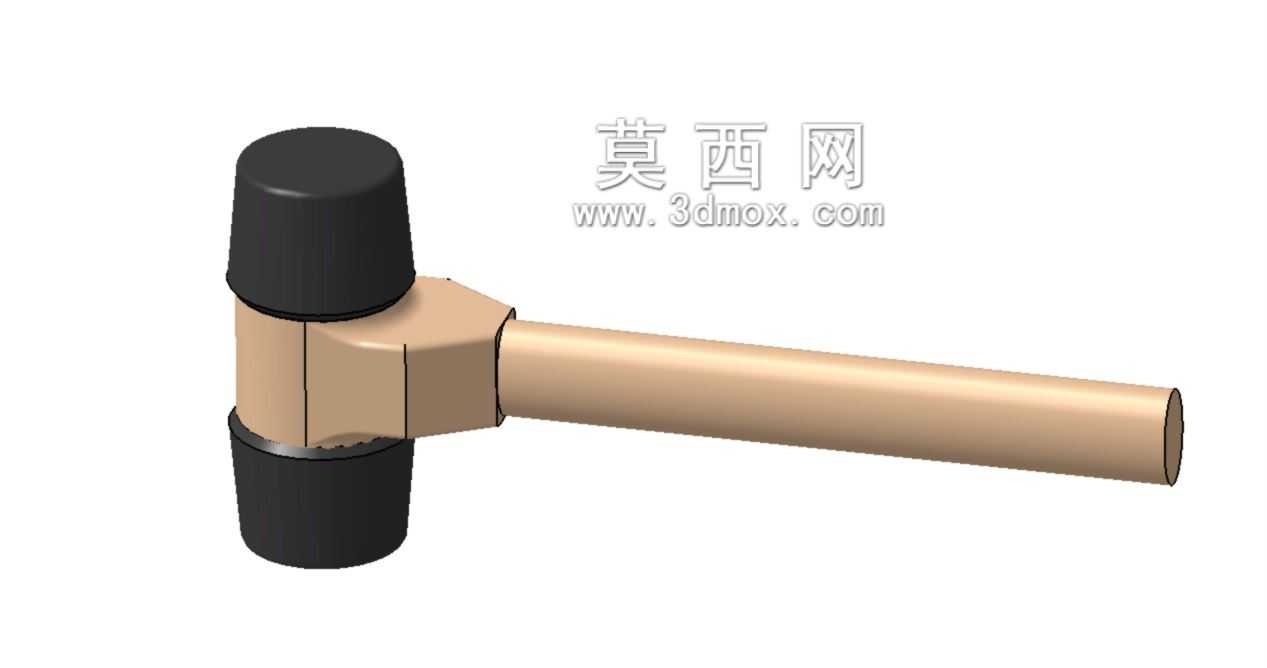

　　在设备装配、饰面板安装、钣金校正以及易碎件敲击作业场景中，硬质金属锤头的手锤很容易在工件表面留下凹痕、崩边甚至直接造成工件碎裂，这类作业场景下就需要采用软质锤头的敲击工具来完成作业，这款双头软质锤头的手锤就是针对这类作业需求设计的手动敲击工具。从结构设计来看，这款手锤采用分体式装配结构，锤头部分分为中间的金属连接基座与两端的橡胶打击头，中间的金属基座承担敲击力的传导与结构连接作用，两端的橡胶打击头采用过盈配合加内嵌卡接的方式与金属基座连接，能够在承受反复轴向敲击力的同时不会出现锤头脱落的问题，橡胶材质的邵氏硬度控制在60-70度区间，既能够保证敲击时的力传递效率，又可以通过自身的弹性形变吸收冲击余量，避免在瓷砖、饰面板、薄钣金、

　　已加工精密零件表面留下敲击损伤。手柄部分采用圆柱形实木握柄，握柄与金属锤头基座的连接采用锥度过盈配合加横向楔钉的固定方式，这种经典的锤柄固定结构经过长期工程验证，能够承受反复敲击带来的轴向冲击力与径向扭转力，不会在使用过程中出现锤头松动、柄部脱落的安全隐患，圆柱形的握柄直径控制在30mm左右，符合成年男性手部握持的人机工程尺寸，长时间握持作业不会产生明显的手部压痕，握柄表面不做额外的防滑涂层处理，依靠木材本身的纹理摩擦力就可以保证握持稳定性，同时避免了橡胶防滑套长期使用后老化发粘的问题。从实际使用场景来看，这款手锤的两端打击头可以适配不同的作业需求，一端的橡胶头硬度稍高，适合用于瓷砖铺贴时的敲击找平、铝合金型材装配时的敲击就位，

　　能够提供足够的敲击力让工件到位又不会损伤型材表面的氧化层与瓷砖釉面；另一端的橡胶头硬度稍低，适合用于薄钣金件的整形校正、已加工精密零件的装配调整，软质的打击面可以贴合工件表面的微小形变，避免局部应力集中造成的工件变形。在设计过程中，锤头部分的重量配比经过反复调整，整体锤头重量控制在300g左右，既不会因为重量过轻导致敲击力不足需要反复挥锤增加作业强度，也不会因为重量过重导致敲击力度难以控制，很容易打坏工件或者造成手部疲劳。金属连接基座的外形采用过渡圆弧设计，没有尖锐的棱角，避免在使用过程中剐蹭工件或者划伤操作人员的手部，基座与橡胶锤头的连接位置设计有环形限位凸台，能够限制橡胶锤头在反复敲击过程中的轴向窜动，延长橡胶锤头的使用寿命，当橡胶锤头出现磨损、开裂或者老化变形时，可以直接将旧的橡胶头从基座上拔出，更换新的同规格橡胶头即可，不需要整体更换手锤，降低了工具的长期使用成本。从安装边界尺寸来看，这款手锤的整体长度控制在320mm左右，锤头部分的最大直径为60mm，整体尺寸适配常规的工具收纳空间，可以放入标准的工具腰包、工具箱抽屉中携带，不会因为尺寸过大影响现场携带的便利性。握柄的末端没有设计额外的挂孔或者尾盖，平直的圆柱柄尾可以在需要的时候提供顶推、辅助敲击的功能，比如在狭窄空间内可以用柄尾抵住工件，用其他工具敲击柄尾来传递作用力，拓展了工具的使用场景。在实际装配作业中，这类橡胶头手锤是装修施工、设备装配、钣金维修工位的必备手动工具，相比硬质钢锤，

　　它的适用场景覆盖了绝大多数不能使用硬面敲击的作业环节，相比纯木质或者纯橡胶的一体锤，这种分体可换头的设计大幅提升了工具的使用寿命，金属基座的刚性结构也避免了一体软锤在长期使用后出现的柄部弯曲、锤头变形问题。在三维建模过程中，各个配合面的公差设定需要结合实际加工工艺来调整，橡胶锤头与金属基座的配合过盈量控制在0.3-0.5mm，既可以保证装配后的连接强度，又不会因为过盈量过大导致橡胶头装配困难甚至出现装配时的橡胶撕裂问题；木柄与金属基座的锥度配合采用1:20的标准锥度，配合横向的金属楔钉涨紧，能够保证在长期的冲击载荷下连接结构不会失效。另外，锤头部分的动平衡设计也很关键，金属基座的重心需要与握柄的轴线重合，这样在挥锤敲击的时候不会出现偏心力，既能够提升敲击的准确度，也可以减少长期使用过程中对手腕的反震损伤，两端橡胶头的重量保持一致，保证锤头整体的重心落在金属基座的中心位置，不会出现一端重一端轻的问题，影响敲击手感。
